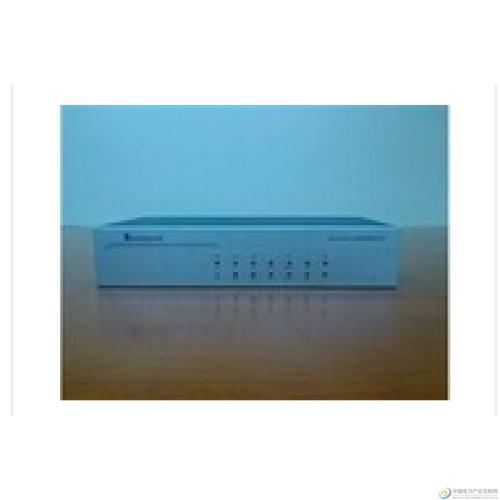

电缆载波机

  • 价  格:
    ¥13000.00
  • 品  牌:
    金海格
  • 评  分:
    (5.0分)
  • 服  务:
    由 中国电力产业互联网 发货并提供售后服务。售前咨询电话:400-019-1119
  • 支付方式:
    货到付款 网上支付 银行转账
订货号 产品名称 品牌 预计出货日 现价 数量
对比
SN_ADADBC3C3427
电缆载波机 金海格 当日出货 ¥155.00/双
  • 买了该产品的还买了
产品描述

m6800型全数字电力线载波机( m6800 dplc)是一种利用高压输电线(hvpl)进行电力调度电话、电力自动化高速数据远程通信的设备,作为经济、安全、可靠的备用传输通道,广泛地应用于全球500kv以下电压等级的电力调度、继电保护及电力自动化信息通信。


在硬件上采用了高度集成的ic,包括美国德克萨斯仪器公司(ti)的新型高速数字信号处理器(dsp)、模数/数模转换器(adc/dac)及xilinx 公司的可编程逻辑列阵(fpga)。在软件上,充分利用了正交幅度调制、逐级升、降抽样、自适应技术、数字锁相环、前向纠错编码及语音压缩等现代通信技术。因此,与早期出现的多路数字载波机不同,它不再由载波收发信与复接器两部分组成,其面积仅为7cm×11cm的主模块上集成了载波机的大部份功能,包括高带通、频率均衡、移频、高精度时基电路、中频带通、语音-数字复接、语音压缩、远动数传通道基带处理、语音数字交换系统、及2个2mbits/s系统i/o连接口。ic数量少、集成度高、功耗低等特性则有力的增强了系统的抗电磁干扰能力,提高了可靠性。另外,它的在线编程功能保证了产品的软件升级潜力。基本处理完全通过软件实现,用户参数的变更,包括话音、远动电平的调整、设置全部通过pc机完成。并能实现真正意义上的现场改频。工作现场可以灵活配置话路、数据模块。
1. 主要技术指标
1.   高频技术指标
适用标准 iec495、gb/t7255、itu-ts g.723
载波频率范围 40-500khz,可编程
基本载波频带 4khz
发信功率/电平10w/40 dbm 、20w/43dbm、40w/46dbm
线路阻抗 75ω(不平衡)或150ω(平衡)
回波衰减 ≥12db
选择性  在收信频率外300hz处≤-65dbmo
在收信频率外4000hz处≤-65dbmo
最大线路衰耗 70db
agc调节范围 60db 调节精度:±0.5db
音频有效带宽 300-3850hz
线路传输编码  tcm网格编码
谐波失真 ≤-40dbmop,测试频率为400hz
频率稳定度  2ppm(0℃~+45℃)
2.   数字复接指标
语音压缩编码方法 itu-t g723.1
语言传输比特率5.3kbps,6.3kbps
传真速率2400,4800bps
传真modem格式 g3及v.32bis modem
端-端时延80ms
dtmf检测 tia464a
自动帧同步复位后80ms
e/m分辨率1ms
语音接口4w e/m,600ω平衡
复接容量可达到6通道
数据输出接口rs232,异步或四线音频模拟信号
数据速率300-19200bps
3.   用户接口规范
接口方式 4we/m,fxs,fxo,600ω
交换系统端口数 8端口
交换系统信令方式 dtmf
话机拨号方式 脉冲和双音频兼容
组网编号方式 系统内统一等位编号
4线收发电平 0db/-3.5db/-7db,600ω,可编程
2线电平 0dbm/-7dbm

1. 工作条件
  供电方式  交流220v±20% ,直流-48±20%;交直流两用,自动切换
  环境温度范围  0℃~+45℃,最高温度在+55℃时连续工作时间≤24小时
储存和运输-40℃~+70℃
相对湿度在40℃时≤93%
3. 外形   尺寸 482(w)×300(d)×266(h)mm
重量15kg

典型应用图解
