jsy-2000hb数字程控交换机集成最先进的计算机软件技术、电子技术和通信网络技术，采用最先进的生产检验工艺，开发生产的新一代多业务开放式数字程控交换机。jsy-2000hb交换机系统提供丰富程控功能、支持各种中继与信令接口、支持短信息应用，开放内部通信协议、提供api应用编程接口，提供用户与集成商开发个性化接口。
1.系统主机结构
单机柜
内线 16--1024 线，16 线为一单位。
外线 环路中继： 8----128 线，8 线为一单位。
载波中继： 4----64 线，4 线为一单位。
e&m 中继： 4----64 线，4 线为一单位。
e1 中继： 30/32 时隙，单机 1---4 个 e1 中继。
最大标准配置： 16384 内线 + 2048 外线

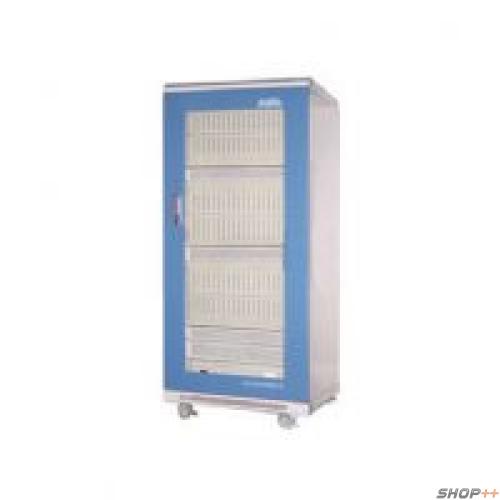

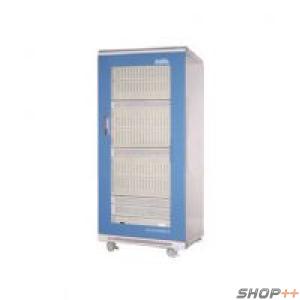

外形尺寸（单机柜） 64---640 门： 580×495×1350mm
648---1024 门： 580×495×1910mm
2.系统内部结构
1)机框 整机共 5 层，主层为 cpu 板两块（选配）、分控板一块、8 块用户板 128 分机、8
块中继板；最上层用户中继框可插分控板一块、8 块用户板 128 分机、8 块中继板；中间
其它用户框可插分控板二块、16 块用户板 256 分机；每层都可插模块电源板（选配），由
于普通二次开关电源的功率小，为了工作可靠建议超过 2 层机箱时使用模块电源。
2）电源箱：电源箱位于机器最下层，有一次电源、电瓶充电电路、二次电源（或模块电源）
三部分组成。220v 交流电经一次电源降压输出两路直流电压：48v 供给二次电源电路或
模块电源，然后输出+5v、--5v、75v 等电压送给交换机；56v 供给电瓶充电用。
主控机框各种线路板排列如图所示，中继板和用户板的顺序都是从右向左数：
cpu 主机板：在主机箱最左边两块，也可只用一块。主机板是协调分机控制板、中继板工作、pcm 交换中心，及储存工作参数、原始话单等；内部产生各种信号音源及语音电路，双音频转发器把收到的音频信号转发出去。外部跟电脑、话务台及其它系统联系工作。平时主板 cpu 工作，开机、复位后一段时间，以及出现故障或人为设置备板才工作。
分机控制板：每层机箱根据门数可装 2 块分控板；左边为第一块，控制前 8 块用户板；分控板控制用户的检测、振铃、双音频测码发号以及 pcm 交换。
普通用户板：每块用户板有 16 用户，每个用户电路分为检测电路、振铃电路、来电显示电路、以及号码监测、pcm 编解码电路，在机箱内顺序从右到左。
用户板卡输出为 16 线模拟信号，pbx 系统内部采用数字时隙交换， 用户之间话机摘机拨号、通话时，话机向 pbx 系统用户端口发送 300—3400hz 模拟语音信号，系统用户端口电路接收后经音频变压器二四线变换，输入至编码解码器电路 tp3067 转换成数字信号，然后由 pbx 系统完成用户语音的 pcm 交换和接续，数字 pcm 信号接续到另一端用户电路时，编码解码器电路 tp3067 再将 pcm 数字信号转换为模拟语音信号输送至用户话机端口。
用户板上共 16 个灯，顺序从上到下分别指示 16 门用户的提机与挂机。
环路中继：每层机箱从右到左可装 1-4 块板，每块板有 8 条话路，每一话路一个 pcm 编解码器。还有双音频转发电路、来电显示收号电路。
数字中继：本机可装 1-4 块 e1 接口，每个接口 30/32 时隙。物理 e1 接口板可装 1-16 块，每个接口 8/30 时隙。阻抗 75ω（不对称），可改为 120ω对称接口，可选随路信令方式（中国一号、r2）或共路信令方式（no.7、pri）,接口芯片采用 mitel 公司 mh89790b，
cpu 单独控制，总线交换，使其具有很高的可靠性。
e/m 中继：e&m 中继接口是国际上广泛采用的一种中继接口类型，其信令通道包括发信令的m 线（源于 transmit 或 mouth）和收信令的 e 线（源于 receive 或 ear），即通过与话音分开的信令通道 e 线和 m 线实现 pbx 系统与传输设备之间信令转换的一种信令方式。2 线 e&m 指音频接口即业务承载通道采用 2 线方式，收发在一对平衡线上；4 线 e&m 指音频接口采用 4 线方式，收发分开，各占用一对平衡线。两种方式简称为 2/4 线 e&m 中继接口或 2/4 e&m 接口。本系统的 e&m 接口板提供 4 路 2/4 线 e&m 接口，每路支持 2/4 线音频通道，并提供 2 根 e 信令线和 2 根 m 信令线，可根据实际应用设置为单 e 线 m线或双 e 线 m 线，支持 dtmf 信令或 mfc 信令。
载波中继：每块板四条话路，兼容 2 线或 4 线，dtmf 或 mfc 发号方式。每块板包括 4 路双音频收发器或两个多频收发器，以及 4 组 2600hz 发生电路，有收发器自检功能以及2600hz 测试功能。
总线板：各种线路板靠总线板提供工作电压和连接。各种与外界的连接都通过总线板引入或引出。
3.技术指标
(1) 传输损耗
分机--分机 2～7db
分机--中继 2～7db
(2) 衰耗频率失真
300--400hz -0.6～+2.0db
400--2400hz -0.6～+1.5db
2400--3400hz -0.6～+3.0db
(3) 非线性失真
输入电平：-40～+3.0dbm0
输出非线性变化范围≤0.5db
(4) 串音衰减 >67db
(5) 衡重杂音 ≤-67dbmp
(6) 非衡重杂音 ≤-40dbm0
(7) 话务量
用户：0.2erl
中继：0.7erl
(8) 呼损
本局：< 1%
出局：< 0.5%
(9) 对地不平衡度
300～600hz ≥40db
600～3400hz ≥46db
(10)数字中继（2.048mbit/s）输入阻抗特性
2.5%～5%(51.2～102.4khz) 回损≥12db
5%～100%(102.4～2048khz) 回损≥18db
100%～150%(2048～3072khz)回损≥14db
(11)数字中继（2.048mbit/s）输出口标称指标
码型： hdb3
负载阻抗：75 欧电阻不平衡
脉冲峰值：2.37v(传号)
脉冲宽度：244ns
脉冲宽度中点正负幅度比： 优于 0.95-1.05。
标准脉冲半幅正负宽度比： 优于 0.95-1.05。
(12) 载波中继技术指标
输入输出阻抗：600ω。
线路信令电平与频率：
出 2600±5hz -8±1dbm
入 2600±15hz -21~-1dbm
带内单频脉冲线路信令宽度
脉冲 150ms 间隔 150ms 发送偏差 30 ms 接收识别 100 ms
脉冲 600ms 间隔 600ms 发送偏差 120 ms 接收识别 450 ms
接口类型：2 线或 4 线话路。
记发器信令：dtmf mfc
(13) e/m 中继技术指标
输入输出阻抗：600ω。
e/m 驱动电压与电流
输入 e：10ma-30ma 300--3000ω。
输出 m：40v 300-3000ω。
e/m 发 m：正地 负地 浮地 收 e：主、被或各自供电。
e/m 类型：单 e 单 m 或双 e 双 m，2 线或 4 线话路。
记发器信令：dtmf mfc
(14)电源杂音 <2.4mv
(15)用户馈电电流 >18ma
环路电阻 <1kω
绝缘电阻 >20kω
线间电容 <0.5uf
(16)用户拨号方式：脉冲 音频
①脉冲接收：8-14 脉冲/秒
断续比：(1.3--2.5)：1
脉冲转送：9-12 脉冲/秒
断续比：(1.6±0.2)：1
②音频接收时,接收频率如表:
③频偏： ≤±2% 接收
≥±3% 不接收
④接收电平：单频接收电平范围 -4dbm~-23dbm
双频电平差 <6db
(17)回损： 300~500hz > 14db
500~2000hz > 18db
2000~3400hz > 14db
应用：
1.政企用户通信方案
1.1系统简介
宽带、语音通讯技术能够为综合楼宇应用提供多方面工作的提供强有力手段，来提高楼宇开发商的建设、管理、服务、竞争水平，用户不需要烦琐的宽带、语音业务办理手续，直接享受物业管理优质服务等。企业语音通信网络不仅要求数字程控交换机具有灵活的可扩容性和实用性，而且能够提供给员工强大的移动办公功能。
长沙万阳机电科技有限公司推出了jsy-2000hb数字程控方案商务楼用户可实现高速上网、语音服务、ip电话、短信功能业务等一系列业务。良好的提高了楼宇建设、物业管理、楼宇服务等多方面的水平。
1.2系统方案图
1.3系统说明
sh-3000数字程控交换机系统，可以支持用一套主机设备，能实现高速上网、语音服务、ip电话、短信功能业务等一系列业务。系统通信接口丰富，支持多种中继接口，能接入各种电信运营商网络和专网，完全能满足专网组网的需要。
系统可接入多种终端，包括来显话机、传真、话务台、无线分机等。
采用这种方式可以节约成本，减少设备投入。兼顾行业的经济承受能力，具有很强的实用性。
2．医疗行业通信解决方案
2.1系统简介
随着行业信息化的发展,网络的分布也越来越广泛,长沙万阳的通信系统的医院专用通信服务软件包为医护人员和患者提供了简捷便利的通讯手段，丰富强大的医院专用软件功能，可以大幅度地提高医院的工作效率，降低运营成本，改善服务质量。
现代化的医院需要人性化的通信设备，华亨电信的医院专用软件提供的丰富功能，充分体现其人性化的设计理念。
2.2系统方案图
2.3系统说明
jsy-2000hb数字程控交换系统适用于电力专网的各级通信网络接入和组网，系统有丰富的通信接口，支持no.1、no.7、pri、r2、v5、qsig等多种信令。
系统能支持各种程控调度功能，能实现内线调度和外线调度合一，方便专网用户的指挥调度通信。
在总部的总调度点，可对各分部点的分调度进行调度操作，具有识别调度台权限的功能。
各分调度点可进行权限设置，支持层级式的总调-分调模式进行专网内调度系统的建设，适合组建多级网络。
