PCM设备

目前pcm的用户接口类型有：

 满足itu g.703标准的e1接口；
 可以提供带极性翻转和来电显示的普通电话卡（fxo、fxs）；
 增益可通过网管或手动调整的em2/4线音频卡；
 带标准信令音的热线电话卡；
 普通的磁石电话卡；
 2100hz带内载波磁石电话卡；
 带光电隔离的v.24/v.28卡（rs232/rs485）；
 带光电隔离的多站共享64k时隙的v.24总线型接口卡；
 带光电隔离的数据和时钟同时在一个64k时隙中传输的v.24接口卡；
 itu g.703 64k同向数据卡；
 基带中继接口卡；
 以及具有adpcm功能的fxo/fxs卡；
 x.50/x.58子速率复用卡；
 邮科pcm设备具有n×64k带宽的v.35/v.11接口卡，n=1~31可由网管实时在线配置，并且v.35/v.11卡可以工作于dte和dce方式；
 邮科pcm设备具有光电隔离功能、异步速率为115200bps以下任意速率的异步的v.24/rs485接口卡，该卡也可以时钟与数据同步传输；
 邮科pcm设备具有n×64k带宽的10base-t接口卡。
 邮科pcm设备可广泛应用于电信数据业务、电力、银行、公安、部队等部门公用电话网接入或专线信息传输。也可以用于电信、联通、网通、铁通、广电为用户的最后一公里综合业务接入提供最佳手段。

pcm设备介绍：

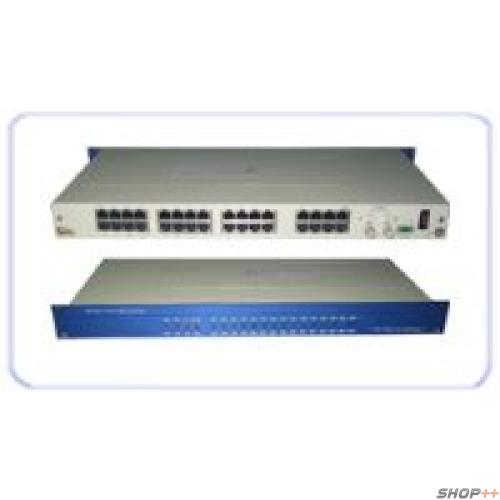

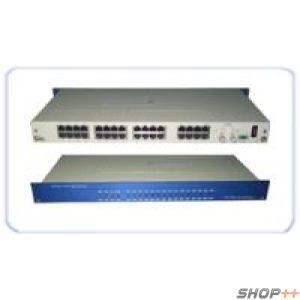

ykpcm30系列pcm设备是采用了最新的大规模数字集成电路和厚薄膜工艺技术而推出的新一代高集成度单板pcm基群复接设备，它可以在标准的pcm30基群即 2m传输通道上直接提供30路终端业务接口。
   ykpcm30系列pcm设备用户接口类型多样（包括语音、数据、图象），均以小型模块化部件方式装配到母板上，各种用户模块可以混合装配。
   ykpcm30系列pcm设备提供反极信令用于实时计费。 具有集中监控功能，方便用户维护管理。
  提供光纤线路接口模块，直接利用光纤进行传输。

ykpcm30系列pcm设备技术特点

高密度单板设计，提升系统可靠性能
提供用户线反极信号，方便用户准确计费
提供30个用户接口，量身定做
独立的用户模块设计，可以应用户要求混合插装
多种用户接口，能够实现语音、数据、图象的混合接入
集中网管，方便用户维护管理
1u高度的19英寸机箱结构，减少占用机房空间

 现在30路pcm设备已被广泛应用于各行各业，其中pcm设备接口类型有很多，比较常用的有：环路中继接口（fxo接交换机用户线）；用户线接口（fxs直接接电话机）；二线音频接口；四线音频接口；二线em接口；四线em接口；异步rs232/v.24接口；同步rs232；rs422接口；rs485接口；v.35接口(1～30*64k带宽)；10base_t接口(1～30*64k带宽)；磁石电话 热线（勤务）电话；g.703 64kb/s 同向数据接口。

ykpcm30系统接口部分

电话接口
二/四线音频接口
模拟用户线接口
环路中继接口
e&m 接口
rs232/v.24接口
v.35接口
10base_t接口
g.703 64kb/s 同向数据接口


ykpcm30系列综合pcm设备技术指标
电话接口
 话路特性符合《邮电部电话交换设备总技术规范》
 a)阻抗：600ω
 b)插入损耗：-3±0.75db
 c)频率特性：300～3400hz(-0.6～+3db)
 d)衡重杂音：≤63.7dbmop
 e)串音衰耗：≥65db
 f)用户线环路电阻：小于1kω（包括话机）
 g) 馈电电压：48v；
 h) 馈电电流：20~50ma；
 i) 铃流：ac90正负15v
e1接口
 频    率:2.048mbps ±50ppm
 参考标准:itu-t g.703/g.704
 线路码型:hdb3
 物理接口:bnc for 75ω
 抖动特性:itu-t g.823
二/四线接口
 压缩率:itu-t g.711a律
 阻抗:平衡 600ω
 频率范围:300～ 3400hz
 二线输入相对电平:0～ -5dbr
 输出相对电平:-2～ -7dbr
 四线输入相对电平:-14dbr
 输出相对电平:+4dbr
 回波损耗:不低于 20db
异步数据接口
 参考标准:rs-232
 速    率:19.2kbps及以下
 数据格式:自适应
 停 止 位:自适应
 校验方式:自适应
 物理接口:rj-11
以太网接口
 参考标准:ieee 802.3
 物理接口:以太网 rj45
 lan 地址:10000
 同步数据接口
 参考标准:rs232/x.21/e1a530/v.35
 速 率:n×64kbps n=1..31
 时钟方式:系统时钟/接口时钟
 物理接口:m34
电源
 输入:-48v（±20%）或 220v交流
 输出:±5v（±5%） 铃流75vac
 功耗:≦7w（满容量）
