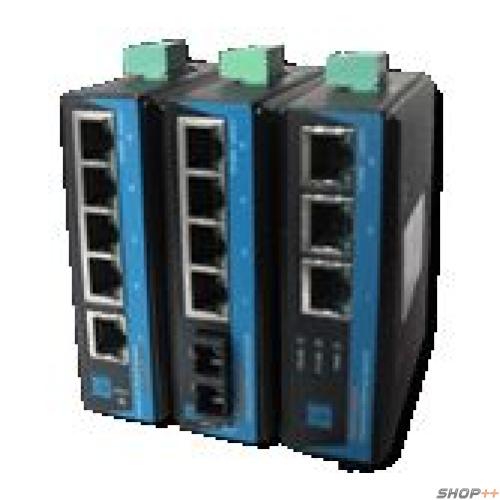

导轨式工业以太网交换机主要用于工业现场环境的以太网通信，其采用工业四级设计，具有良好的抗震和抗干扰能力，采用din导轨式适应工业现场安装，采用防尘设计以及宽温设计，能够适应工业现场的恶劣外部环境，采用存储转发交换模式，有效保证数据通信的可靠性，带有的环网冗余自愈功能，能够保证以太网中断20ms之内重新连接，利用虚拟局域网技术划分广播域有效抑制广播风暴。

导轨式工业以太网交换机产品特点：
10/100m以太网接口自适应，交叉/直连线自动识别适应，半双工/全双工通信自动适应。

支持ieee802.3/802.3u/802.3x规范，支持存储转发工作方式。

din工业导轨安装方式，方便工业现场安装。

支持环网冗余功能，自愈时间小于20ms。

工业四级设计，采用宽温设计适应工业现场高低温环境，具备良好防尘功能，ip40防护等级。

支持dc12～48v宽压输入，冗余电源双备份保证设备不断电，故障告警输出使得故障能够得到及时排除。

支持八个10/100m以太网接口（rj45型式）

导轨式工业以太网交换机技术参数：
电源
   输入电压  24vdc直流输入(12～48vdc)
   电源保护  反接保护，过流保护，冗余保护
   额定功率  空载1.7w/24vdc,满载3.6w/24vdc
工作环境
   工作温度  -40℃～75℃
   存储温度  -40℃～85℃
   相对湿度  5％—95％（无凝露）
通信距离
   以太网接口  小于100米
通信速率
   以太网接口  10/100m自适应
接口型式
   以太网接口  rj45
   控制接口  rj45,基于rs-232串口全局网管
   告警接口  2芯7.62mm间距接线端子，1路继电器输出，电流负载能力1a@24vdc
机械结构
   外观尺寸  136mm*52mm*105mm
   安装方式  din导轨式安装
   外壳  波纹式金属外壳，ip30防护等级
接口定义
   以太网接口  tx+,tx-,rx+,rx-
接口保护
   防雷保护  1500w防雷保护
   静电保护  15kv静电保护
通信参数
   流量控制  ieee802.3x流控、背压流控
   适用标准  符合ieee802.3,ieee802.3u,ieee802.3x,ieee802.1q,ieee802.1p
   工作模式  半双工/全双工通信
端口数量
   以太网端口数  8
交换机属性
   传输方式  存储转发
   背板带宽  2g
   缓存  1mbit
   mac地址表  2k
   vlan数  256
   vlan id  1-4094
   优先级队列  4
   组播组数  15
