| 订货号 | 产品名称 | 品牌 | 预计出货日 | 现价 | 数量 |
|---|---|---|---|---|---|
对比 SN_8A219C29C067 |
直流逆变器 | 皓瑞 | 当日出货 | ￥155.00/双 |

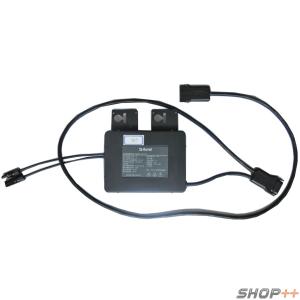

1、ami-250单相并网光伏微型逆变器
1.1 概述
该系列产品采用dsp控制芯片，有一路的直流输入，经过双路交错并联反激升压后进入逆变电路，再经过滤波器并网。在双路交错并联反激中实现mppt控制、升压和隔离的功能。逆变电路可以把直流变成交流，滤波器可以减小纹波。本产品采用电力线载波通讯技术，可以实现各个模块的检测和数据采集。
1.2 技术指标
|
技术参数 |
指标 |
|
|
pv侧 |
最大工作电压 |
50v |
|
最大承受电压 |
56v |
|
|
mppt电压范围 |
28-45v |
|
|
输入开机电压 |
25v |
|
|
输入关机电压 |
22v |
|
|
最大输入电流 |
9a |
|
|
mppt效率 |
>99% |
|
|
最大输入功率 |
250w |
|
|
ac侧 |
工作电压范围 |
187v 242v |
|
最高承受电压 |
270v |
|
|
工作频率范围 |
49.5hz 50.2hz |
|
|
正常输出电流 |
1a |
|
|
技术参数 |
指标 |
|
|
pv侧 |
最大输出电流 |
1.25a |
|
交流功率 |
235w |
|
|
功率因素 |
>0.99 |
|
|
输出电流thd |
<5% |
|
|
效率 |
最大效率 |
94.5% |
|
夜间自耗电 |
<0.25w |
|
|
环境 |
工作环境温度 |
-25℃-+60℃ |
|
存储温度 |
-40℃-+80℃ |
|
|
结构 |
防护等级 |
ip65 |
|
尺寸 |
219×213×35 |
|
|
重量 |
≤3kg |
|
|
冷却方式 |
五风自然冷却 |
|
1.3 产品报价
|
名称 |
型号 |
功能 |
价格 |
|
微型逆变器 |
ami-250 |
从单一太阳能电池组将直流转换成交流电 |
2000 |
2、ami-c微逆集中管理单元
2.1 概述
ami-c微逆集中管理单元是针对屋顶太阳能、小型光伏电站系统中使用微型逆变器时进行集中能量控制与管理的设备。使用电力线载波通信收集每台微型逆变器的数据，存储于设备内部，提供网络接口、rs485接口，用户可使用组态系统连接，或通过浏览器直接查看设备监控的每台微型逆变器的运行状况。
2.2 型号说明
2.3 技术指标
|
技术参数 |
指标 |
|
|
电源要求 |
辅助电源 |
220vac，允许±20% ＜8va |
|
频率 |
50hz, 允许偏差-6%～+2% |
|
|
通信接口 |
电力网 |
ami-c专用 |
|
以太网 |
10/100m（modbus tcp协议、本地服务器） |
|
|
rs485 |
modbus-rtu协议，1200/2400/4800/9600/19200/38400bps,modbus-tcp协议 |
|
|
开关量输入 |
4路无源干接点输入方式 |
|
|
开关量输出 |
1路继电器常开触点输出 |
|
|
绝缘电阻 |
触点容量：5a/30vdc 5a/250vac |
|
|
工频耐压 |
≥100mω |
|
|
管理微逆数量 |
电源//rs485接口//网络接口//di//do ac 2kv/1min |
|
|
温度/湿度 |
小于等于20台微逆，去耦模块允许承受20a电流，允许时2倍过载 |
|
|
环境 |
冷却 |
工作温度:-20~+65℃，湿度95%，无凝露、无腐蚀性气体场所 |
|
外壳防护等级 |
自然 |
|
|
海拔 |
ip30 |
|
|
集中管理单元 |
≤2500m |
|
|
去耦模块 |
集中管理单元：210mm*97mm*35.5mm，去耦模块：89mm*90mm*62mm |
|
1.4 产品报价
|
名称 |
型号 |
功能 |
价格(元） |
选配功能 |
|
微型逆变器集中管理单元 (含去耦模块) |
ami-c |
对微型逆变器进行集中能量控制与管理， 标配以太网接口或rs485接口，中文液晶显示， 每台集中管理单元最多可管理20台微型逆变器 |
2800 |
1.k-4di/1do+200元 2.j-继电器报警输出+200元 |
