频率响应分析仪

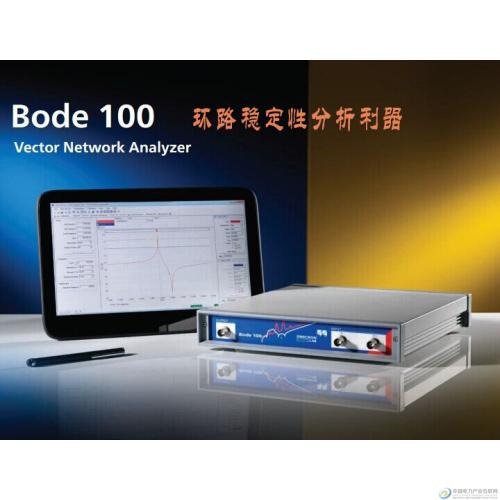

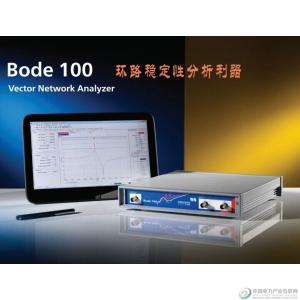

环路分析仪Bode100频率响应分析仪

的主要功能是量测待测物在频域上的特性，了解其性能及稳定性，并可辅助控制线路的设计。其工作原理是藉由输入一个频率变化的扫描讯号，并于系统的特定点，量测所造成的影响，导出待测物在不同频率的响应特性。

一般工程师在设计验证时，都是直接测试外在的功能特性。例如针对电源供应器，需要不同电压输出来做拉载测试，看是否会有震荡的不稳定情形。这种测试过程需花用大量时间，当线路有修改后，又得重新测试。而即使设计验证已经没有问题，常会发生于大量生产时，因为使用零件的误差，仍有少数产品会有不稳定的瑕疵状况，这是因为设计时没有正确评估系统的稳定性。但这种特性无法直接由电流拉载的时域测试来得到，必须经由频率响应分析仪的使用，才能得到系统的频率响应图，来判读出稳定度的特性。而这种频率响应的测试，不仅速度快，节省大量测试时间。除了了解待测物的稳定程度外，还可依照实际需要，再做控制线路的调整，达到设计的目的。维持良好的设计质量，加深客户对设计者技术的信任，增进对产品的信心。尤其业界的激烈竞争，及ODM要求交期非常短的情况下，环路分析仪Bode100的分析，将有很大帮助。另外，也可以应用来验证委外设计生产的电源供应器，对设计质量来把关。

频率响应分析仪Bode100高达40MHZ频率，可以测试被动组件的阻抗和频率的特性图，例如ESR测试，让厂商了解生产的被动组件特性是否正常，以验证制程是否正确。另外设计工程师可用来验证所使用的组件，其频率响应特性是否适合于应用范围。例如电容于低频时是电容性，随频率增加会成为电阻性，再来会变成电感性。若选择不当，可能使用的电容却呈现电感特性，线路自然无法正确运作。当真正了解适用频率范围后，选择正确零件才能达到设计效果，不会出错。

环路分析仪BODE100主要特点：

 •测试频率范围1Hz~40MHz

 •可输出讯号电压范围, 10mVac~10Vac, ±10Vdc, 适用于各种测试状况

 •透过B-WIT100来注入测试讯号, 安全性及准确度有保障

 •40MHZ的B-WIC和B-SMC专用夹具极大方便电感，电容频域特性分析

 •具有两个量测通道, 分11个档位, 精准度高

 •可产生波特图(Bode plot), 尼奎士图(Nyquist plot), 阻抗图

FAST AND EASY MEASUREMENTS WITH THE BODE100

 With the multifunctional Bode 100环路分析仪 you get an exact picture of your electronic circuits and components in a frequency range from 1 Hz to 40 MHz. TheBode 100 is not only a state of the art Vector Network Analyzer, it also works as

<!--[if !supportLists]-->§     Frequency Response Analyzer

<!--[if !supportLists]-->§     Impedance Meter

<!--[if !supportLists]-->§     Gain Phase Meter

<!--[if !supportLists]-->§      Sine Wave Generator

Accurate and compact with an unbeatable price-performance ratio, it is the best choice for industrial applications as well as research and educational labs.

Easily analyze:

<!--[if !supportLists]-->§            <!--[endif]-->Complex gain

<!--[if !supportLists]-->§            <!--[endif]--> Complex impedance and admittance

<!--[if !supportLists]-->§            <!--[endif]--> Reflection coefficient and return loss

<!--[if !supportLists]-->§            <!--[endif]--> Ultrasonic and piezo electric systems

<!--[if !supportLists]-->§            <!--[endif]--> Stability of control circuits such as DC/DC converters in power supplies

<!--[if !supportLists]-->§            <!--[endif]--> Swept S-parameters of electronic circuits

<!--[if !supportLists]-->§            <!--[endif]-->·Group delay characteristics of your DUT

<!--[if !supportLists]-->§            <!--[endif]-->Frequency dependent impedance of high Q-circuits like oscillating crystals

<!--[if !supportLists]-->§            <!--[endif]-->Influence of termination on amplifiers or filters

<!--[if !supportLists]-->§            <!--[endif]--> Reflection and adaptation of antenna
