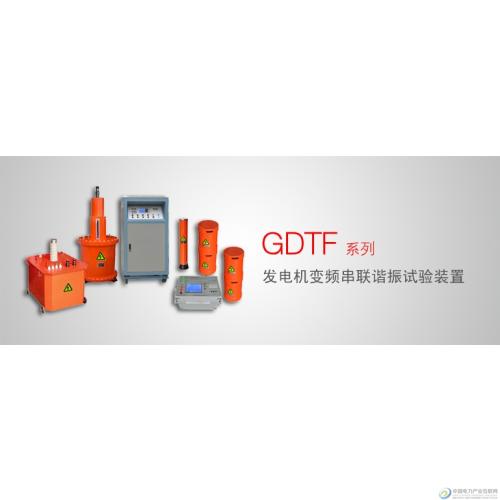

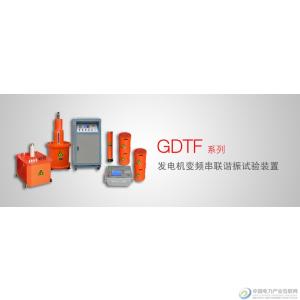

GDTF系列 发电机变频串联谐振试验装置
执行标准： DL/T 849.6-2004 电力设备专用测试仪器通用技术条件
串联谐振试验装置：就是做耐压试验的设备，它是为了满足大容量的被试品要求，而研发的设备。它是一套组合设备，为了耐压试验能顺利准确地进行，更为了提高产品性价比，针对不同被试品，串联谐振装置的组件是不同的。所以，请务必准确选型，您可拨打热线电话，或直接点击右测“在线交流”，联系我司技术部为您量身制定选型方案
发电机交流耐压试验要求采用工频电压，目前国标对工频电压的频率定义为45Hz～65Hz，但是在很多试验场合，要求对发电机进行的是50Hz±2Hz的交流试验，而发电机定子绕组的对地电容量又比较大，国内目前大多数试验单位采用的是谐振变压器对它进行试验，但是谐振变压器本身很重，动辄上吨，现场试验很不方便。我公司针对此现状设计制造了调频调感式发电机变频串联谐振试验装置。
发电机变频串联谐振试验装置既可以采用调整电抗器电感量的方式达到谐振状态，也可以采用调整系统工作频率的方式达到谐振状态，还可以同时采用上述两种方式达到谐振状态。当需要什么频率做试验时，就将激励源的频率调整到需要的频率，然后根据被试品的电容量调节电抗器的感抗，使系统谐振，产生高压，在升压过程中，如果谐振点偏离，可以通过微调频率的方式准确找到谐振点，保证高Q值，从而最大程度的减小电源容量和试验设备体积重量。
系列产品配置及适用范围：
发电机变频常用配置
| 产品型号 | 输入电压 （V） | 输出电压（kV） |
容 量 |
适用范围 | 主要配置 |
| GDTF-100/50 | 380 | 0--50 | 100 | 发电机0.07-0.13uF 、10kV 电缆≤1kM(300m㎡) | 50kV/1A固定电抗器 一台、50kV/1A 可调电抗器一台、分压器50kV |
| GDTF-150/50 | 380 | 0--50 | 150 | 发电机0.13-0.2uF 、10kV 电缆≤1.5kM(300m㎡) | 50kV/1.5A 固定电抗器 一台、50kV/1.5A 可调电抗器一台、分压器50kV |
| GDTF-225/50 | 380 | 0--50 | 225 | 发电机0.2-0.27uF 、10kV 电缆≤2.5kM(300m㎡) | 50kV/1.5A固定电抗器二台、50kV/1.5A 可调电抗器一台、分压器50kV |
| GDTF-360/60 | 380 | 0--50 | 360 | 发电机0.27-0.33uF | 60kV/2A固定电抗器 一台、60kV/2A 可调电抗器一 台、分压器60kV |
附：
| 产品型号 | 输入电压 (V) | 输出电压 (kV) | 容量 (kVA) |
| GDTF(L)-50/35 | 380 | 0--35 | 50 |
| GDTF(L)-80/35 | 380 | 0--35 | 80 |
| GDTF(L)-100/35 | 380 | 0--35 | 100 |
| GDTF(L)-200/35 | 380 | 0--35 | 200 |
| GDTF(L)-350/35 | 380 | 0--35 | 350 |
| GDTF(L)-50/50 | 380 | 0--50 | 50 |
| GDTF(L)-100/50 | 380 | 0--50 | 100 |
| GDTF(L)-150/50 | 380 | 0--50 | 150 |
| GDTF(L)-200/50 | 380 | 0--50 | 200 |
| GDTF(L)-250/50 | 380 | 0--50 | 250 |
| GDTF(L)-300/50 | 380 | 0--50 | 300 |
| GDTF(L)-350/50 | 380 | 0--50 | 350 |
| GDTF(L)-400/50 | 380 | 0--50 | 400 |
| GDTF(L)-500/50 | 380 | 0--50 | 500 |
| GDTF(L)-600/50 | 380 | 0--50 | 600 |
| GDTF(L)-800/50 | 380 | 0--50 | 800 |
| GDTF(L)-1000/50 | 380 | 0--50 | 10000 |
| GDTF(L)-1200/50 | 380 | 0--50 | 12000 |
| GDTF(L)-1600/50 | 380 | 0--50 | 1600 |
| GDTF(L)-2000/50 | 380 | 0--50 | 2000 |
| GDTF(L)-2500/50 | 380 | 0--50 | 2500 |
| GDTF(L)-3000/50 | 380 | 0--50 | 3000 |
| GDTF(L)-100/100 | 380 | 0--100 | 100 |
| GDTF(L)-150/100 | 380 | 0--100 | 150 |
