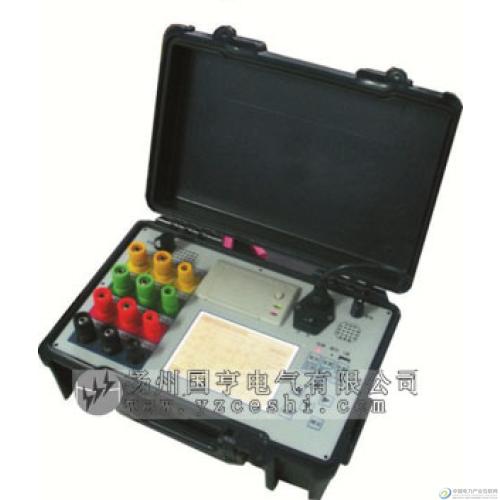

变压器低电压短路阻抗测试仪 | 上海曼大 | 当日出货 | ¥155.00/双 |
产品简介
变压器低电压短路阻抗测试仪采用单相电源或者三相电源进行测量,仪器有低电压测试自动折算到额定电压功能,适合现场使用。该仪器可同步测量电压,电流,功率,电源频率。仪器可自动记录测试数据,内置不掉电存储器,可长期存储测量数据,仪器自带高速热敏打印机,可以现场打印测试数据,高清晰液晶显示屏,全中文菜单及操作提示,操作简易直观。
GH-6218变压器低电压短路阻抗测试仪是我公司研制生产的,测试仪的技术指标和试验方法完全符合《GB1094.1-1996变压器》、《DL/T596-1996电力设备预防性试验规程》及《DL/T1093-2008电力变压器绕组变形的电抗法检测判断导则》的所有规定。仪器内部采用电压、电流高精度同步交流采样及FFT等数字信号处理技术,测量数据准确、稳定。
变压器低电压短路阻抗测试仪由来执行标准:
国家标准《GB1094.5-2003 电力变压器 第五部分 承受短路的能力》将短路电抗值作为诊断变压器是否承受住了短路电流冲击的规定项目。并特别强调:“观察测量电抗的变化是特别重要的”。
2008年11月1日实施的《DL/T1093-2008 电力变压器绕组变形的电抗法检测判断导则》规定:现场可采用低电压试验电源实测电力变压器绕组和铁芯的动稳定状态参数,用以判断变压器绕组有无变形或位移。确定变压器绕组及铁心的动稳定状态。导则对检测时机 、检测参数、检测方法、测试仪器、判断原理、判断的定量界限都作了规定或提示。
2008年11月1日实施的《DL/T1093-2008 电力变压器绕组变形的电抗法检测判断导则》将使得电抗法测试有法可依,有明确的判据可用。
产品别称
变压器低电压短路阻抗测试仪
产品特点
1、变压器低电压短路阻抗测试仪测试精度高,电流、电压等基本参数的测试精度都优于0.1%。
2、系统稳定性,抗干扰能力强,系统采用软件数字滤波、硬件抗混滤波抗干扰技术,使系统的测试稳定度及抗干扰能力都比同类仪器有很大的提高。
3、三个独立的电压和三个独立的电流输入通道,测量通道采用16bit高度AD转换器,所有通道同步采集,使功率计算精度有根本的保障,HW1100满足所有变压器的接线测量方式。
4、在电压、电流波形严重畸变及低功率因数下仍可准确测量变压器阻抗值。
5、变压器低电压短路阻抗测试仪所有测试通道完全隔离、独立,自动调节量程范围
6、所有输入通道的外接PT、CT的变化可分别进行设定,当输入电压小于500V,电流小于50A时,可直接测量。 7、320X240分辨率高清晰度液晶显示屏,可同时显示多个测试参数。
8、全汉字化的操作界面和报告打印及存储功能,能充分满足用户的使用需求。
技术参数
测量项目 |
量程范围 |
精准度 |
电压 |
25-500V |
±0.1% |
电流 |
0.5-50A |
±0.1% |
频率 |
45-75Hz |
±0.1% |
功率因素 |
0.015 ≤ COSΦ ≤1 |
±0.2% |
短路阻抗 |
0-100% |
0.1% |
3.1 绝缘性能参数
1) 绝缘电阻 ≥100MΩ(1000V)
2) 绝缘强度 ≥2000VAC/50Hz/1min
3) 测试点:电压、电流输入端子对机壳之间、电流输入端对机壳之间、电源输入端对机壳之间。
3.2 使用和贮存环境:
使用环境:温度:-10º~50ºC,湿度(RH):15~80%
贮存环境:温度:-20º~65ºC,湿度(RH):15~85%
3.3 仪器的体积和重量:
主机外形尺寸:340×260×130(mm)
仪器净重质量:4kg
3.4 仪器供电电源:电源电压220VAC
