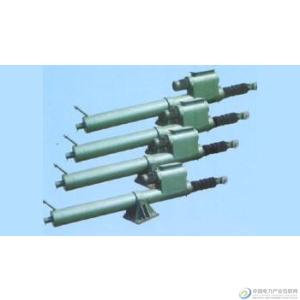

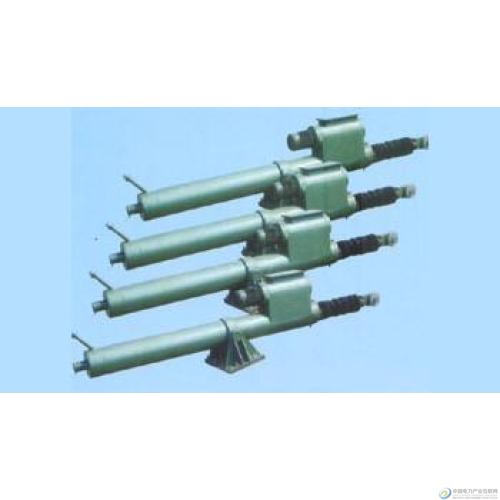

油压启闭装置

  • 价  格:
    ¥1500000.00
  • 品  牌:
    擎联
  • 评  分:
    (5.0分)
  • 服  务:
    由 中国电力产业互联网 发货并提供售后服务。售前咨询电话:400-019-1119
  • 支付方式:
    货到付款 网上支付 银行转账
订货号 产品名称 品牌 预计出货日 现价 数量
对比
SN_5886D7D8B827
油压启闭装置 擎联 当日出货 ¥155.00/双
  • 买了该产品的还买了
产品描述
本说明书所述液压系统是为控制闸而设计、制造,用于控制闸门启闭机油缸开启和关闭的液压系统。本系统具有结构紧凑、布局美观、性能可靠、能耕低的优点,其
油缸工况符合要求。
液压启闭机液压系统一套泵站包括油泵电动机组、机架、油箱(包括:空气过滤器、最高和最低油位计、油温计等)、控制阀组、油缸旁路阀组、回油过滤器、压力控制器、压力变送器、液位变送器和液压系统原理图上标明的所有元件(包括:阀组、过滤器、油压变送器、其它保护和信号元件)。每只油缸都装有绝对式行程检测装置,在闸门启闭过程中,能对闸门开度及行程实行全程控制,通过电器、液压动作进行同步控制,实现自动调整同步。
1、开启闸门:
二台电机得电,空载启动油泵电机延时5s后,YV1通电,系统调定压力为19MPa,压力油进入有杆腔,开启闸门,油缸无杆腔油经单向阀回到油箱。
2、关闭闸门:
二台电机得电,空载油泵电机组,延时6s后,相应电磁铁通电,开启液控单向阀的压力调为8MPa,压力油打开液控单向阀,左、右油缸有杆腔中油返回到无杆腔,不够油可由油箱供给,闸门自重关闭,必要时可在油缸无杆腔加1MPa的压力,保证闸门能正常关闭。
3、闸门同步控制。
在闸门启闭过程中,闸门开度和行纠编装置全程连续检测2根油缸的行程偏差,当偏差值≥10mm时,相应电磁铁通电,自动调整相应油缸有杆腔的进、出油量,使闸门达到同步运行,当行程偏差值超过设定值10mm时,液压系统自动停机并发出报警信号。
4、闸门定位控制:
当闸门在开启悬挂时,由于液压系统的泄漏,下滑200mm时,液压启闭机能自动将闸门提升到原悬挂位置;如下滑200mm液压启闭机未能启动,当闸门继续下滑至300mm时,液压启闭机可以自动接通油泵另一组备用电机电源,将闸门提升到原悬挂位置,同时发出声光报警信号。
5、系统压力控制:
当PK3发讯时,系统压力过高,停泵,声光报警。
当PK1发讯时,表明油泵压力过低,声光报警,停泵检修。
当PK2发讯时,表明油泵压力过低,声光报警,停泵检修。
当PK4发讯时,无杆腔压力过高,声光报警。
6、闸门自动复位,油缸下腔超过保护。
油缸旁路阀组中液压锁确保闸门在任意位置锁定,当闸门在开启悬挂中,当液压系统内泄漏,下滑200mm时,液压启闭机自动将闸门提升至原来悬挂位置;如果下滑200mm时,液压启闭机未能启动,闸门继续下滑至300mm时,液压启闭机自动切换至备用泵,使闸门复位,并发出声光报警信号。当系统压力异常,缸旁溢流阀对缸起溢流保护作用。
7、滤油器堵塞报警:
当SP发讯时,说明回油滤油器已堵塞,声光报警,提醒清洗或更换滤器。
8、油箱液位控制:
当油液到达高位时,液位传感器高位发讯报警。
当油液到达低位时,液位传感器低位发讯报警。
9、油箱温度控制:
TS3发讯:油液温度过低,接通加热器;
TS4发讯:油液温度高,断开加热器;
TS2发讯:温度过高发讯报警;
TS1发讯:温度过低发讯报警
