转炉

煤制气，煤造气，水煤气，半水煤气，焦炉，干熄焦，全焦，半焦，高炉，转炉)

煤，天然气，石油焦，生物质等经过高温气化，高温裂解，还原反应等过程产生的气体，一般特征是含有co,h2,co2,o2,ch4,cnhm等。

煤气分析仪指能够将煤气中上述气体浓度检测出来的仪器。一般检测煤气成分有如下几个目的：如需详细资料请来电索取：张伟芳 18392590662

1，工艺控制：高炉煤气，发生炉煤气

2，安全监控：转炉煤气，电石炉气，直接还原铁气

3，热值监控：焦炉煤气，混合煤气，发生炉煤气

4，燃烧控制：混合煤气

技术参数：(焦炉煤气电捕焦器现场采样分析点工况)

取样点位置：焦炉煤气电捕焦器出口

分析参数： o2(可选择分析原理：电化学，磁氧或者激光分析仪，其价格有较大差异)

测量范围： o2：0-2%(当达到1%o2输出报警节点信号，自由设定)

被测煤气温度：40～60℃

含尘量：微量

含水量：中等如需详细资料请来电索取：张伟芳 18392590662

含焦油量：少量

其他腐蚀成份(s o2)：少量

结晶物(萘)：少量

管道压力：微正压

如需详细资料请来电索取：张伟芳 18392590662

2工作原理

tr-9200型煤气含氧分析仪是基于电化学测量原理。采用完全密封的燃料池氧传感器是当前国际上最先进的测氧方法之一。燃料池氧传感器是由高活性的氧电极和铅电极构成，浸没在koh的溶液中。在阴极氧被还原成氢氧根离子，而在阳极铅被氧化。从而达到测量组分02含量的目的。

如需详细资料请来电索取：张伟芳 18392590662

3结构及特点

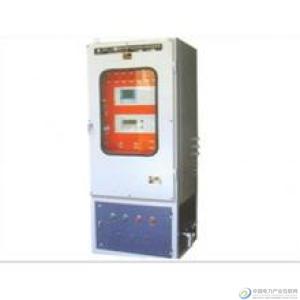

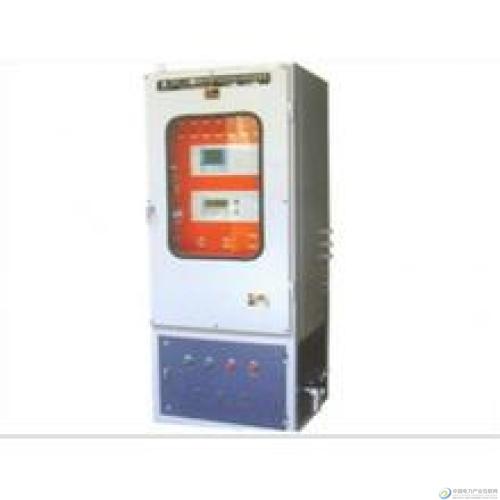

该仪表按功能划分，主要由取样系统、预处理系统、分析控制联锁系统3部分组成。

3.1取样系统

完成样气的现场采集、输送及过滤，然后送入分析机柜内的预处理单元。取样方式采用干法取样，输样管道长度不大于25m。

3.2预处理系统

由西安聚能仪器专利型取样探头、雾过滤器组件、不锈钢结构大容积过滤器组件、除湿器、特制耐腐抽气泵、蠕动排液泵、精细过滤器流量控制器等组成。其功能：完成样气的净化、除尘、除湿、稳压、稳流，其过滤精度可达0.11-1,。将符合要求的被测样气，送入分析仪器，确保了分析仪器工作的准确性和长期可靠性。见图1所示。

3.3分析控制联锁系统

tr-9200型分析系统采用西安聚能仪器有限公司jnyq-o-11型氧分析仪，完成样气氧含量的在线连续分析，连续输出4～20ma.dc信号。氧分析仪带报警输出接点，可在量程范围内设定报警和联锁值，当o：含量浓度超限时进行报警和联锁。

(1)实用工况

烟气含尘量：≤50g/nm3;

介质温度：20～200℃;

介质压力：-lokpa～+lokpa;

焦油含量：≤500mg/m3;

苯类含量：≤5 0rrig/m3;

h2s含量：≤lomg/m3;如需详细资料请来电索取：张伟芳 18392590662

含水量：饱和水汽。

(2)主要技术参数

测量范围：02：0～2%;

线性误差：<±1%f.s;

零点漂移：≤±1%f.s;

量程漂移：≤±1%f.s;如需详细资料请来电索取：张伟芳 18392590662

系统响应时间：< 30s;

输出信号：模拟信号：4～20ma.dc，报警信号无源接点;

供电电源：220vac 50hz功率3～5kva。

4仪表现场使用情况

该套氧分析仪已在国内多家焦化行业的煤气脱萘装置上投入运行，分析取样点在电捕集器出口。投用以来，运行比较稳定，维护工作量大大降低。特别是预处理系统处理效果很好，保证了分析仪的准确分析，同时也保证了电捕集器的安全、稳定运行。

5存在的问题及对策

(1)该套分析仪能否稳定的运行，预处理系统是关键。

(2)由于取样装置采用干法取样，一旦断电，将造成整个测量系统停运，所以有条件的场所最好采用ups供电。

订货须知：

为使您订购的分析器准确，适用，请填写下列内容：

1、待测组及其实际浓度范围。

2、所需要的分析器的量程范围。

3、背景气体所含组分及其实际浓度。

4、测量气体被污染情况：如焦油雾、粉尘、腐蚀性成分、水分等的含量。

5、监测点的温度、压力状况。

6、需要附件。

7、其它特殊要求。
