产品描述

产品介绍

交流耦合电容器及电容分压器

一、用途
交流耦合电容器及电容分压器主要用于高电压科研、试验、测量等。

二、主要使用条件及技术性能
    参照交流分压电容器及交流耦合电容器标准JB/T8169-1999《耦合电容器及电容分压器》。
    a)环境温度:-40～+45℃。
    b) 海拔: ≤1000m。海拔高于1000m时，另行说明。
    c) 分为户内和户外两种。
    d) 电容偏差±5%.
    e) 电容器的局部放电性能见附表；
    注：附表中局部放电量是在加有均压环罩条件下的数值。
    f) 分压电容器电容温度系数 ≤ 5×10-4/K。
    注：如有特殊使用条件、技术性能、参数、要求等均可另行商定。

三、结构简介
    a) 外壳为绝缘管。
    b) 外壳内为器身，器身由电容元件串并联而成。
    c) 电容元件极板为铝箔，极间介质为高分子薄膜或膜与电容器纸复合。
    d) 电容器经高真空处理，浸渍及灌注用无毒无味高性能绝缘油。
    注：如对电容器结构及安装尺寸另有要求时，均可提出。

四、主要参数及尺寸见附表
    型号说明：
    第1个字母——表示电容器系列代号，O表示交流耦合电容器及交流分压电容器。
    第2个字母——表示绝缘油， W表示烷基苯。
    第3个字母——表示极间介质，F表示膜纸复合。
    第1个数字——表示交流额定电压 kV，均方根值。
    注：对于交流电力系统用分压电容器应为电力系统额定电压的相电压。
    第2个数字——表示额定电容 pF或μF。
    第3个字母——表示耐污等级，H表示耐污等级Ⅲ级以上。

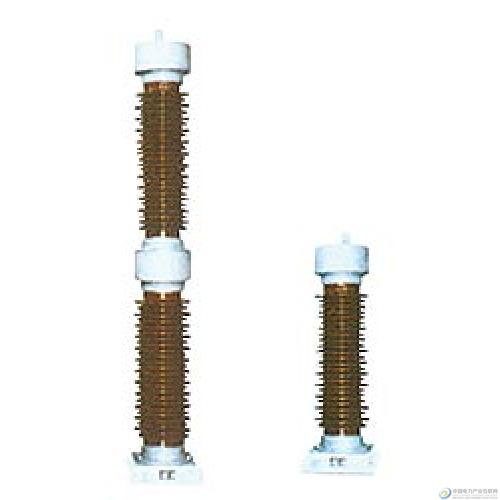

OWF30--25000型藕合电容器	OWF180-300型耦合电容器	OWF300-2000型耦合电容器

交流耦合电容器及电容分压器部分产品参数

序号	型号	额定电压kV	额定电容pF	外形尺寸mm 　外径×高	重量kg	叠装节数
1	OWF100－10	100	10	φ160×700	10	1
2	OW35/√3-0.0035	35/√3	0.0035uF	φ196×650		1
3	OW35/√3-0.005	35/√3	0.005uF	φ196×650		1
4	OW35/√3-0.0035H	35/√3	0.0035uF	φ196×650		1
5	OW63/√3-0.0044H	35/√3	0.0044uF	φ345×310		1
6	OWF100－1000	100	1000	φ220×720	30	1
7	OWF100-5000	100	5000	φ280×820	50	1
8	OWF150-500	150	500	φ240×1350	50	1
9	OWF150-20000	150	20000	φ488×1060	230	1
10*	OWF180-300	180	300	φ240×1760	70	1
11	OWF200-1000	200	1000	φ260×1450	55	1
12	OWF200-2500	200	2500	φ385×1620	140	1
13	OWF300-1000	300	1000	φ240×2100	80	1
14	OWF500-1000	500	1000	φ300×(2050×2)	210	2
15	OWF600-1000	600	1000	φ300×(2450×2)	245	2
16*	OWF110/√3-0.01H	110/√3	0.01uF	φ375×1330		2
17	OWF110/√3-0.0066H	110/√3	0.0066uF	φ375×1330		2
18	OWF110/√3-0.02H	110/√3	0.02uF	φ450×1348	360	1
19*	OWF220/√3-0.01H	220/√3	0.01uF	φ450×2700	720	2
