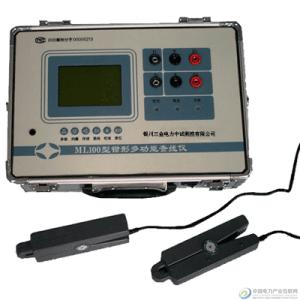

钳形多功能查线仪

★ 产品概述
ML100 型钳形多功能查线仪，是为配合全国“城网”、“农网”改造工程及城镇“一户一表”工作的开展，为检查单、三相电能表、继电保护系统接线状况及营业性维护等工作设计的。
本仪器以最新的单片机技术为核心，充分发挥了数字处理技术的优势，并溶入了模拟式仪器的长处，能广泛应用于全国各供配电部门，具有很强的实用性。
ML100型钳形多功能查线仪，采用大屏幕点阵液晶显示器，全部九个被测参数可同屏显示，非常便于用户对所查系统的接线状况迅速进行分析判断。
ML100型钳形多功能查线仪，亦可直接显示向量图，动态跟踪显示各个被测量之间的向量关系。另外，本仪器工作电源为双置式设计，内置高能可充电电池，一次充满电后，可连续工作长达四个小时，适合各种场合使用。
ML100型钳形多功能查线仪，具有强大的数据存储、查阅功能，使用户可对所查系统的接线状况予以保存，为进一步复核、分析系统接线创造了有利条件。
ML100型钳形多功能查线仪，是传统双钳相位伏安表理想的更新换代产品。查线仪的硬件电路设计，相当于两台双钳相位伏安表的组合，这为四路信号的同时处理提供了保障。
ML100型钳形多功能查线仪与价格昂贵的三相电能表现场校验仪相比，在查线功能上拥有的使用便利、高性能价格比优势不言而喻！

★ 特点
1、钳形小电流测量
应用计算机软件补偿技术,本仪器可以在小至0.02A时保证相位测量准确度。
2、四路被测量输入回路相互绝缘隔离，确保仪器及使用者安全。
3、量程自动切换，各量程软件校准。
4、自动监控电池充、放电及工作状态，用户不用担心过充电或过放电损坏电池。
5、充分发挥了计算机数字处理技术的优势, 使本仪器具有非常高的可靠性。
6、便携式机箱，便于携带现场使用。

★ 技术指标
配备精密钳的查线仪，开机予热五分钟后方能达到技术指标，其余情况下无需予热。
1、电压输入回路
电压量程：100V/400V
测量范围：10V~ 480V
输入阻抗：200KΩ
测量等级：1级
分 辩 率：0.1V
2、电流输入回路
电流量程：1.0A/5.0A
测量范围：0.02A~6.0A
测量等级：2.5级 （配精密测量钳时5.0A量限为1级，1.0A量限为1.5级）
分 辩 率：0.001A
3、频率
测量范围：48HZ ~52HZ
测量误差：±0.02HZ
分 辩 率：0.01Hz
可测量任意一个输入回路的信号频率。
4、相位
（1）在电压为10V~480V，电流为0.02A~6A，频率为48Hz~52Hz范围内，电压与电流之间相位φ1、φ2、电压U1与U2之间的相位φU12、电流I1与I2之间的相位φI12的测量误差为：±2.5°。
本仪器的相位φ1、φ2指以电压为参考向量，电流滞后电压的角度。φU12是指以U1为参考向量，U2滞后U1的角度。φI12类同。当I 1与I2测量值相差大于10mA且其中之一之值小于50mA时，此时测得的数据φI12误差可达±5°！在这种情况下，为取得准确的φI12值, 应将V1、V2接同一被测量, 然后按下式计算φI12:φI12=φ1－φ2, 按此式求得的φI12误差小于±2.5°。
（2）相位测量分辩率：0.1°
（3）相位测量范围：0.0°～360.0°
（4）用户如需功率因数值，可根据屏幕上所显示的相位测量值Ф1或Ф2查阅本说明书附表即可。对于三相三线系统，建议U1接Ucb，I1接Ic，这样查附表计算功率何数值时，应先将Ф1加上30°方可查表求值。
5、辅助电源：工频220V±10%
6、使用环境：0～40℃，RH≤95%
7、耐压
（1）电源输入端与外壳之间：2KV/1分钟，50Hz正弦波。
（2）电压输入回路与外壳之间：2KV/1分钟，50Hz正弦波。
（3）电压输入回路U1与U2之间：1KV/1分钟，50Hz正弦波。
（4）辅助电源与电压回路之间：2KV/1分钟，50Hz正弦波。
8、绝缘
电压输入端子与外壳之间，电压输入U1与U2之间，辅助电源与外壳之间，辅助电源与电压输入端之间的绝缘电阻≥100MΩ。
