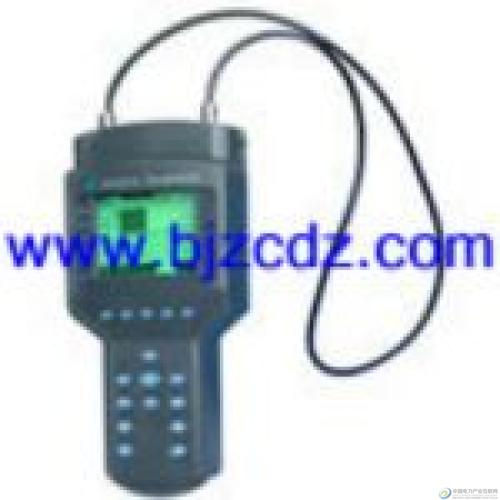

PCM综合测试仪是适用于PCM一次群传输系统的智能误码测试仪，用于PCM端机和以光纤、微波、卫星、同轴电缆、对称电缆等为传输方式的通信系统的测试。本仪器可用于系统的端对端测试，环路测试和在线测试，对被测系统或端机的传输质量进行综合精确的评价。该仪器集发射单元和接收单元于一体，采用手持式结构，大屏幕液晶显示,中文菜单功能,综合性能达到国外同类产品的水平。目前广泛应用于各种通信设备的研制、生产、安装、维修、检测，以及通信网络的维修，通道投产，设备安装和故障查找等方面。
主要特点
● 测量2Mb/s和64kb/s线路全部传输参数
● 可进行在线/离线测试
● 全面测试信号质量，包括音频测试、脉冲模板测试和抖动测试
● 完成所有检验服务质量所必需的误码和告警测试
● 帧和非帧信号误码测试，64Kb/s同向口测试
● G.821、G.826和M.2100分析
● 手持式、内部电池或外部交流电源
● 大屏幕液晶显示，中文界面
● 超过6小时的电池供电时间，非常适合长时间野外施工作业
无论测量2Mb/s、64kb/s、音频测试、脉冲模板测试还是抖动测试，PCM综合测试仪都能轻松应付。
● 误码和告警监测
可以在2Mb/s和64kb/s任一个监视点测试，满足该速率下各种误码和告警测试要求。
● 抖动测试
在通信设备的研制、生产、安装、维修、检测过程中，传输信号的抖动测试是非常有用的，可以发现有效瞬时在时间上偏离其理想位置的短期的非积累性的偏移—抖动。
● 模板测试
当希望查看被测信号的波形而没有示波器时，这项测试功能能很直观的观测到信号的波形、电平和脉冲宽度的指标是不是符合ITU-T G.703规范，也大大增强了仪器的野外操作功能。
● 音频测试
PCM综合测试仪具备音频测试功能，使得该仪器的使用范围、测试功能更加完善。
典型应用
本产品已经广泛应用于数据传输网络测试及通信企业、科研院校等单位研发和生产测试，取得了良好的经济效益和社会效益，更为电子设备的国产化、通信信息的安全提供了保障。
● 误码和告警监测
可以在网络的任一个监视点监测，各种误码和告警可同时测量。
● 复用/解复用功能测试
仪器将64kb/s同向测试信号送入被测复用设备输入端，经复用为2Mb/s信号。将该信号又送回仪器的2M输入端。在仪器中解复用后与输入信号相比较。
● 64kb/s误码测量
在仪器设备的64kb/s同向接口上进行一个信道环回测量。
 ● 抖动测试
在2M速率下使用此功能，用户可以根据需要选择测试量程测量；测量范围如下：
量程1 ：0～1.0UIpp,分辨率0.001UI; 量程10：0～10.0UIpp,分辨率0.01UI。
● Nⅹ64kb/s测试
可对单一时隙可多个时隙进行测试，N=1~31
● 模板测试
在2M速率下使用此功能，用户可以方便地观察线路的脉冲是否符合ITU-T G.703规范。
● 音频测试
可以在基群帧的任一时隙通过麦克风和扬声器对语音信号进行发送和接收，也可以在任一时隙发射和监测一个单音信号。
技术规范
● 标配的技术特性：
速率：2.048Mb/s，64kb/s
通道数：1接收通道、个发射通道、外时钟输入口
工作方式：发射+接受(发射=接受和发射≠接收)、仅接受
码型：HDB3，AMI
输出端口：75Ω非平衡，120Ω平衡
时钟源：内时钟、外部时钟和恢复时钟
误码测量：bit, code, frame, crc, e-bit
误码插入：10-3、10-4、10-5、10-6、10-7、单次
测试图形：PRBS 29-1，211-1，215-1，220-1，223-1，16比特可编程字图形
帧格式：PCM31，PCM31+CRC，PCM30，PCM30+CRC，UNFRAMED
时钟频率偏移：±100ppm，步进1ppm
告警插入与检测：LOS，AIS，LOF，TS-AIS，RDI，RDI-MF，CASLOS
延迟测试：准确度：±1us，范围：1us～1999.9999us
频率测量：单位1Hz，分辨率1Hz，准确度±10ppm
采用标准：G.821，G.826，M.2100，M.2110，M.2120
显示方式：列表、直方图
● 选配附件的技术特性：
抖动测试模块
量程：1.0UI和 10UI两档
抖动结果分辨率：量程1.0：0.001UI；量程10：0.01UI
冲击门限精度：量程1.0：0.05UI； 量程10：0.1UI
峰值测量精度：符合ITU-T O.171/O.172建议
电平测试模块
电平范围：+PK，-PK，PK-PK；-28dB～+4dB
分辨率：1dB
精度：-10dB～+4dB：±1dB；-20dB～-10dB：±2dB；-36dB～-20dB：±3dB
音频测试模块
频率范围：300Hz～3400Hz
电平范围：-40dB～+3dB，可产生DTMF信号
模板测试模块
脉冲宽度精度：±20ns
脉冲宽度比率：0.95～1.05
脉冲电平比率：0.95～1.05
● 其它：
电源：NiH电池，可工作6小时；或外部12V直流电，1.5A±5%
结构特点：手持式
外形尺寸(L×W×H)：275X127X55(mm)；
最大重量：1Kg
环境适应性：符合GB/T6587.1-1986 电子测量仪器环境试验总纲中II组要求
工作温度：0℃～40℃
非工作温度：-40℃～60℃
电磁兼容性：符合GB/T6833.9和GB/T6833.10 A级的规定
安全性：符合GB4793.1-1995中Ⅱ类安全仪器的规定
可靠性：MTBF(θ0)值≥3000h
订货信息
● 主机：PCM综合测试仪
● 标配：直流稳压电源适配器、平衡线测试电缆、非平衡线测试电缆、电源线、使用说明书、光盘、铝合金包装箱(黑色)
● 选件：抖动测试模块、E1模板测量模块、音频测试模块
|
