阻抗分析仪

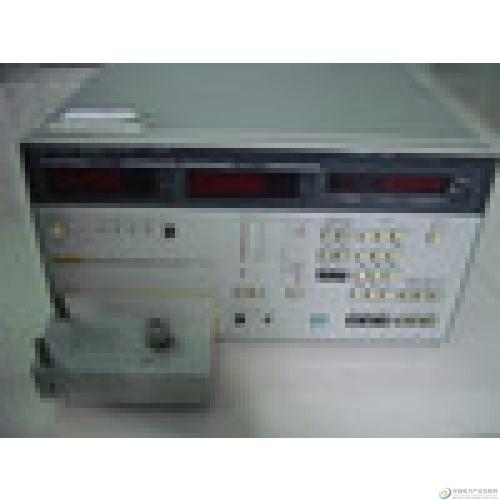

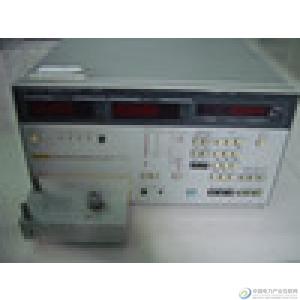

HP4191A阻抗分析仪HP4191A

HP4191A射频阻抗分析仪HP 4191A,配测试夹具(HP4191A+16092A),HP4191A射频阻抗
分析仪测量14个参数，以最高分辨率为4.5位。内部合成器提供可变频率从1MHz至
1000MHz覆盖超高频，甚高频和视频带自动扫描功能。
HP4191A阻抗分析仪4 1/2-digits最大分辨率14参数。
内部直流偏置电源，自动扫描功能包括电压范围为± 40 V的10 mV的步长。
HP4191A射频阻抗分析仪可靠的测量测量范围宽。
HP4191A射频阻抗分析仪杰出的重复性，频率响应，和准确性都成为可能的一个独
特的纠错能力，以及专门设计的试验装置。

HP4191A主要用途：
测试材料的阻抗Z，导纳Y，电感L，电阻R,介电损耗D ,品质因数
射频阻抗计量器具检定系统
　　Verification Scheme of RF
Impedance Measuring Instruments 　　JJG 2011-87
　　代替：高频阻抗量值传递系统

射频阻抗计量器具检定系统
　　本检定系统适用于射（高）频集总参数阻抗计量器具（即检测20kHz-1GHz频段的R，L，C元件和材料电磁特性所有物仪器设备和量具、标准件），规定了射频（习惯上也称高频）集总参数阻抗量的量值溯源途径、传递程序及计量器具的检定方法。
　　一、计量基准器具
　　1、高频集总参数阻抗的国家计量基准器具是指用于复现和保存20kHz-1000GHz高频阻抗量值（包括电介质材料的复数介电常数和软磁材料的复数导磁率）的计量设备和量具。
　　2、射（高）频集总参数阻抗计量基准器具包括：
　　2.1空气介质同轴线阻抗基准，其阻抗量值由同轴线尺寸和材料电磁特性经理论计算求得。它用以校准按反射系数测量原理设计的高频阻抗精密测量装置。空气介质同轴线也是微波阻抗国家基准，本检定系统移用它，有利于射（高）频、微波阻抗量值的统一。在（1-1000）MHz频段，其技术指标为：
　　　　反射系数模值｜г｜：1.000±0.002；　　　　相角：±180°±0.5°。
　　2.2高频阻高频阻抗精密测量装置，它是利用从美国引进的HP4191A高频阻抗分析仪，经过准确度论证分析，保证高频集总参数阻抗量的以下计量工作性能：
　　　　频率：（1-1000）MHz
　　　　反射系数模值｜г｜：1.000±(0.003-0.007)
　　　　相角θ：±180°±0.5°；
　　　　阻抗模值｜Z｜：1Ω-10kΩ±（0.5-10）%
　　　　电容C：10pF-100nF±(0.2-10)%;
　　　　电感L：10nH-100μH±（0.2-10）%
　　　　损耗：tgδ（D）0.001-0.5±<(0.002-0.05)
