逻辑分析仪

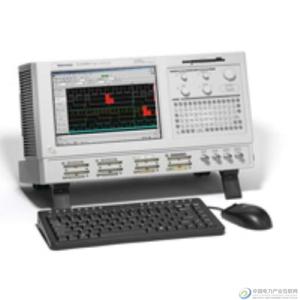

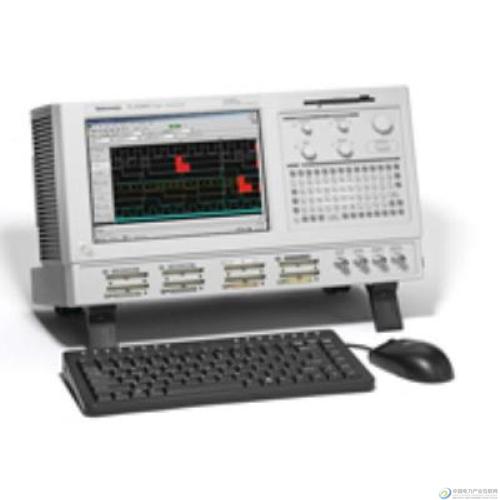

Tektronix TLA5000 逻辑分析仪

基本参数：　 TLA5000 系列逻辑分析仪主要特点和优点500 ps/32 Mb 的深内存定时及每条通道上125 ps 的MagniVu 同步高分辨率定时，可以满怀信心地对快速信号进行数字信号定时测量235 MHz 状态采集，分析高速同步数字电路；IView TM 模拟和数字信号同时相关显示，查看模拟问题怎样影响您的数字信号；通过建立/保持时间超限触发和显示，检验数字设备的建立/保持时间性能；34/68/102/136 通道配置提供了灵活的解决方案,可以适应任何预算应用；数字硬件检验和调试；数字硬件性能监测和测量；单处理器和总线调试。 基本参数：　 TLA5000 系列逻辑分析仪主要特点和优点500 ps/32 Mb 的深内存定时及每条通道上125 ps 的MagniVu 同步高分辨率定时，可以满怀信心地对快速信号进行数字信号定时测量235 MHz 状态采集，分析高速同步数字电路；IView TM 模拟和数字信号同时相关显示，查看模拟问题怎样影响您的数字信号；通过建立/保持时间超限触发和显示，检验数字设备的建立/保持时间性能；34/68/102/136 通道配置提供了灵活的解决方案,可以适应任何预算应用；数字硬件检验和调试；数字硬件性能监测和测量；单处理器和总线调试。 功能 优点 MagniVu? 采集 借助于所有通道上的较高采样分辨率（最高20 ps）完全避免定时或状态采集模式下的事件遗漏。通过旗标来标记毛刺 避免了通过专用功能来手动搜索所有通道以显示毛刺出现的时间和通道的需要。TS/TH 违例触发 利用能够自动获得断续设置和保留违例的实时违例触发功能避免耗时而复杂的电路输出监测任务。自动测量 利用先进的测量轻松地总结您的设计效果，这些测量结果包括：频率、周期、脉冲宽度、占空比以及边沿计数。拖放触发器 通过简单而直观的触发器设置快速隔离事件。触发器包括：通道边沿、通道值、总线值、多群组值、毛刺、设置和保持违例，或者“在任何情况下触发”（Trigger on Anything）。iView? 显示 通过集中显示时间相关的、集成的模拟与数字数据获得全面的系统可视性泰克TLA5000B 系列逻辑分析仪：优秀的调试功能、简单性和低廉的价格对需要确定初始化故障、运行中断和间歇性操作问题的任何数字设计人员，价格低廉的TLA5000B 系列逻辑分析仪为他们提供了高速定时分辨率、深内存采集、快速状态采集和完善的触发功能。不管是第一次使用逻辑分析仪的用户还是资深用户，TLA5000B 系列都为同时进行状态分析和定时分析提供了理想的解决方案。直观的用户界面、熟悉的基于Windows 的桌面和OpenChoice? 联网和分析功能，使TLA5000B 系列逻辑分析仪可以简便地在用户的设计环境中组网。500 ps 的定时分辨率和32Mb 记录长度、同时实现125 ps MagniVu 定时分辨率，使您能够满怀信心地在速度日益提高的信号上测量数字信号定时。由于MagniVu? 的定时分辨率，您可以迅速找到各种困难的问题，如数字逻辑错误、毛刺、建立时间/ 保持时间违规和串扰。您可以使用建立时间/ 保持时间超限触发和显示，检验数字设备的建立时间/ 保持时间性能。今天，大多数设计可能会同时具有数字问题和模拟问题。通过iView? 时间相关的模拟和数字集成显示，您可以在逻辑分析仪显示屏上，清楚地查看模拟问题怎样影响数字信号。
