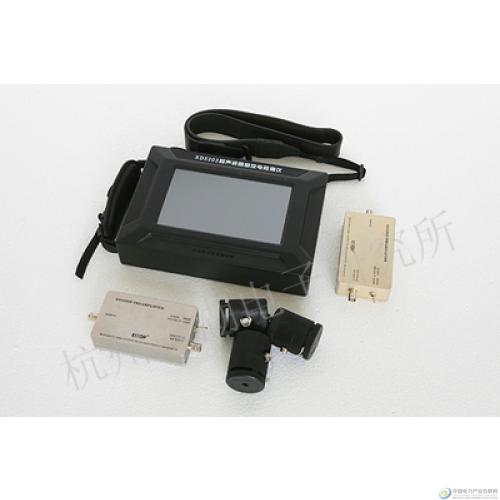

局放测量仪

1 产品用途

    适用于以超声波法对GIS、电力电缆等电力设备实施局部放电检测、定位。

2 功能特性

2.1 技术水平

    集成了AIA等国际同类产品的检测及分析功能，结合本所擅长的超低噪音电路与频谱技术，整体技术达到国际领先水平。

2.2 主要抗干扰技术

    频域技术  具备实时频谱分析和频点滤波能力，在不损失真实局放信号的条件下，可降低60-90%的背景噪声。

    时域技术  采用脉冲鉴别技术，可根据信号强度特性提取或排除；根据信号相位特性，可滤除任意相点或相段的干扰，在任意指定相点或相段测量。

2.3 灵敏度

    选用国际著名PAC等公司的超高灵敏度差分AE探头，AE传感器信号非常微弱，需要进行几十万倍级放大，要求处理电路本身具备超低噪音能力。

    本所自行研发放大器的技术性能已略超PAC公司同类产品，达到国际领先水平。

    超声波信号穿越不同介质衰减非常大，尤其穿越介质密度差异大的界面（如固体到气体）。将AE探头尽可能靠近声源介质是提高检测灵敏度的最根本的办法。本所配套研制的测试杆，达到550kV级高压绝缘能力，可以带电贴近测量。

2.4 诊断分析

    具备单周期、峰值、PRPD等多种检测方式，可提取峰值、有效值、相位、放电次数、全（半）周期振幅等参量。

    具备周期图谱、统计图谱、趋势图谱、频域图谱、PRPD图谱等多种图谱表达方式。

    具备探测阀值、故障阀值、显示屏蔽、量程与统计、计量方式等设置分析功能。

    分析软件中收集了本所在长期研发、售后服务中积累的以及国内外业内高度认同的相关典型图谱。具备自动相似性检索比对或人工印影比对功能，辅助试验人员确定缺陷性质和程度。

    通过外插相位同步单元，可锁定局放信号在高压波形中的真实相位。

2.5 操控平台

    Xpad1或Xpad2。

2.6 现场适用性

    现场检测时，检测终端可以手持、颈挂或三角架落地方式使用，非常适合现场带电检测。

2.7 安全可靠

    对电缆、开关柜等外部可能带有一定感应电压场合，可以使用本所研发的绝缘测试杆，可确保安全。

    高端AE传感器对外力冲击极其敏感，使用中的碰撞或坠地，会严重损伤传感器。本所研发的保护外壳，可有效保护传感器在发生通常碰撞或坠地时不致于损害性能。

3 技术指标

    检测频率：20～200kHz；

    采样频率：10M/S；

    采样精度：16位；

    灵敏度：≤10 pC;

    采样通道：独立双通道，同步采样；

    电源：AC220V/50Hz；

    电池：24V/5AH；

    仪器尺寸：236×177×53mm；

    重量：1.5Kg；

    工作环境：-10～45℃；RH≤95%。
