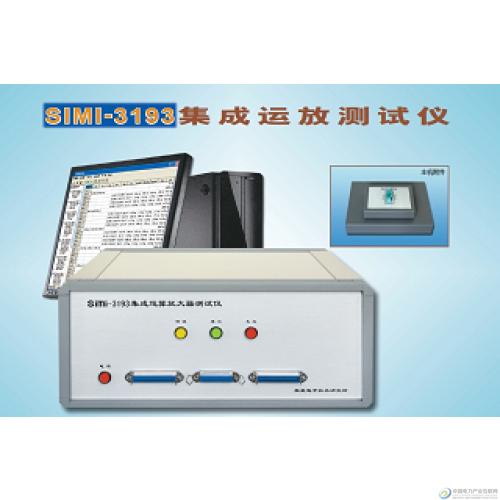

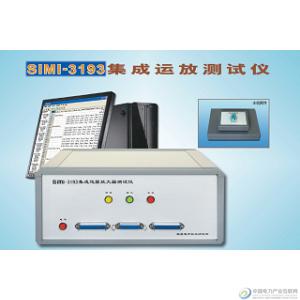

SIMI3193集成运放测试仪

集成运算放大器、比较器是集成电路中重要的组成部分，在各种民用电子产品和军用电子设备中，以其精密特性发挥着至关重要和无可代替的作用，但同时也给其参数测试带来技术上的难度。例如输入偏置电流为几个皮安（pA）的高阻抗器件，输入失调电压为几十微伏（uV）的低失调器件，开环增益达140dB以上的高增益器件都是测试的难点。SIMI3193集成运放测试仪较好的解决了上述测试中的技术难点。该系统适用于运算放大器、电压比较器参数的测试。
该系统软件在Windows XP环境下Microsoft Visual C++ 6.0进行编程，软件功能强大，采用页表式编程便于用户开发器件测试程序，具有校准程序及器件测试程序库。

主要测试参数：

1、运算放大器主要测试参数：
输入失调电压Vio
输入偏置电流IB+  IB-
输入失调电流Iio
开环电压增益Avd
共模抑制比Kcmr
共模输入电压范围Vicm
电源电压抑制比+Ksvr  -Ksvr
输出电压摆幅VO+  VO-

2、电压比较器主要测试参数：
输入失调电压Vio
输入偏置电流IB+  IB-
输入失调电流Iio
开环电压增益Avd
共模抑制比Kcmr
共模输入电压范围Vicm
输出低电平电压 VOL
电源电流IS+  IS-
增益带宽乘积GBW
主要技术指标
1、数字电压表
测量范围      分辨力    准确度
±（0 ~ 0.3）V 9.16uV ±(0.05%Rdg+0.1%fs)
±（0.3 ~ 3）V 91.6uV ±(0.05%Rdg+0.1%fs)
±（3 ~ 30）V 916uV ±(0.05%Rdg+0.1%fs)
2、程控电源
加压： 电压范围 分辨力 准确度
PPS   0 ~ 30V   7.32mV ±(0.25%Set+0.05%fs)
NPS   0 ~ -30V  7.32mV ±(0.25%Set+0.05%fs)
测流：
        电流范围          分辨力  准确度
PPS 0uA ~ 1mA      30.5nA   ±(0.25%Rdg+0.1%fs)
       1mA ~ 10mA     305nA   ±(0.25%Rdg+0.1%fs)
       10mA ~ 100mA  3.05uA   ±(0.25%Rdg+0.1%fs)
NPS -(0uA ~ 1mA)     30.5nA ±(0.25%Rdg+0.1%fs)
          -(1mA ~ 10mA) 305nA ±(0.25%Rdg+0.1%fs)
         -(10mA ~ 100mA) 3.05uA ±(0.25%Rdg+0.1%fs)
3、恒压源
加压： 电压范围 分辨力 准确度
VF 0 ~±10V 4.88mV ±(0.25%Set+0.05%fs)

4、10KHZ正弦波发生器
频  率：10KHZ±1HZ
幅  度：有效值 5V，准确度 1% 。
失真度 < 2%
