交直流校验仪

产品概述

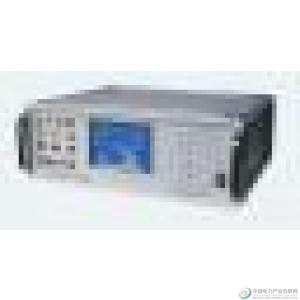

      本产品是按照检定规程JJG124－2005《电流表、电压表、功率表和电阻表检定规程》、JJG126－95《交流电量变换为直流电量电工测量变送器检定规程》和JJG307-2006以及相关国家标准的要求而设计的三相0.05级表源一体化装置。装置中源和表的核心技术均采用数字信号处理器（DSP）。装置可对指示式仪表和电能表、变送器进行规程检定。装置采用6.5英寸TFT彩色屏，中文菜单操作提示。具有准确度高，稳定性好，自动化程度高，使用灵活、方便、便于携带等优点。

主要功能及特点

1．可半自动检交直流电压/电流表、单相三相有功/无功功率表、单相三相交流电能表、相位表、功率因数表和频率表等仪表的基本误差。

2.可测量各类变送器的基本误差，电压、电流、波形、功率因数等影响量引起的改变量，变送器输出直流电压（电流）中的纹波含量和响应时间等。

3.可作为多功能数显仪表的测试标准。全面校验仪表的电压、电流、功率、功率因数、频率等电量。

4．输出交流电压、电流实现闭环控制，保证低漂移及年稳定度。在测量交流电压、电流、有功功率、电能时，其准确度为0.05级；

5．采用高精度，高稳定度标准交直流电压源、交直流电流源和功率源，内部软件自校准；

6．具有谐波输出功能，交流电压、电流能够输出2~31次谐波(含量不大于40%)，谐波相位可以任意设置；

7．备有RS232标准电脑串行通讯口,可通过RS232串口把数据传送到电脑进行数据管理。也可由电脑控制本装置，直接操作检定过程。

主要技术指标

1.1交流电压输出

量限：      50、100、300、500、800V；
调节范围： （0～120）%RG，RG为量限   调节细度： 0.005%RG；  准确度：   0.05%RG；

稳定度：    0.01%/1min；失真度：    ≤0.5%（非容性负载）；  输出负载：  每相20VA；

1.2交流电流输出
量限：     0.5A、 1A、3A、5A、10A、20A；

调节范围： （0-120）%RG，RG为量限   调节细度：  0.005%RG； 准确度：  0.05%RG；

稳定度：  0.01%/1min； 失真度：≤0.5%（非容性负载）；       输出负载：  每相20VA；

1.3功率输出
有功准确度： 0.05%RG；      无功准确度：0.1%RG；   稳定度：0.01%/1min；

1.4相位输出
调节范围：   0°～359.99°； 分辨率：  0.01°； 准确度： 0.05°

1.5功率因数
调节范围：   -1～0～+1；  分辨率：  0.0001； 准确度：   0.05%；

1.6频率
调节范围：   45Hz～65Hz；  分辨率：   0.001Hz；准确度：   0.002Hz；

1.7三相电压、电流对称度和相位对称度
电压、电流对称度：  ＜0.03﹪；相位对称度： 0.05°

1.8电压电流谐波输出
谐波次数：  2～31次；谐波含量 0～39%；谐波相位：0°～359.99 可调

1.9直流电压输出： 75mV、50V、100V、300V、500V、1000V

调节范围：0～110％RG，RG为量限  调节细度：0.005％RG 准确度:0.05% RG

稳定度：0.01％FS/min             最大输出容量：20W

1．10直流电流输出：0.5A、1A、3A、5A、10A、20A

调节范围：0～110％RG，RG为量限  调节细度：0.005％RG 准确度：0.05%RG

稳定度：0.01％FS/min              最大输出容量：20W

1．11变送器测量

直流电压   ±0～10V    0.01%；

直流电流   ±0～20mA     0.01%；

纹 波   1%；       响应时间   40ms。

1．12工作电源  单相220V±10%，50Hz±5%。

1．13使用环境　　温度20℃±10℃，相对湿度≤75%RH。

1．14体积重量450×450×170mm³，约20kg。
