RTU交流采样器鉴定装置

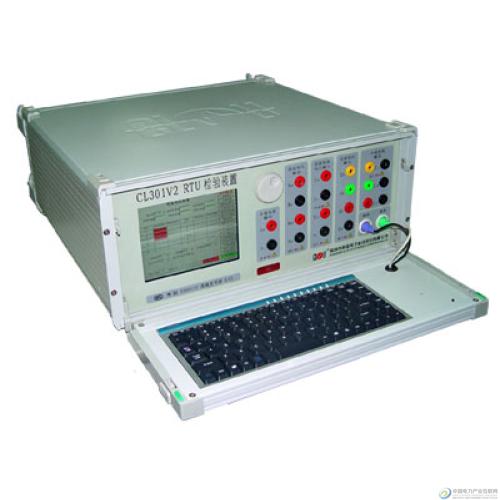

科陆CL301V2 RTU交流采样器检定装置主要功能：
1. 可检测交流采样RTU、交流采样电测量变送器。
2. 可检定交流电压、电流、功率及组合变送器、相位变送器、功率因数变送器、频率变送器、电能变送器、直流电压变送器、直流电流变送器。
3. 可设置2~21次谐波，显示谐波含量；
4. 可进行接线检查，识别用户的错误接线。

科陆CL301V2 RTU交流采样器检定装置主要特点：
1. 主控单元采用嵌入式工控机，显示采用6.4英寸真彩液晶显示屏，中文显示。
2. 电压短路、电流开路故障自动检测、显示故障部位。
3. 具有电压、电流过载保护功能。
4. 表源一体，即内含标准表和测试源。
5. 采用电力行业标准CDT和101通讯规约。
6. 提供与交流采样装置的通讯接口。
7. 具有RS232、RS485和网络接口。

尺寸： 宽485mm*高200mm*厚520mm

重量：约25Kg

科陆CL301V2 RTU交流采样器检定装置的详细技术指标：

用途
　　适用于各级电力调度自动化管理部门、供电公司和发电厂计量管理部门，也适用于铁路、石油等行业电力自动化部门

主要功能
　　可用于检测交流采样RTU、交流采样电测量变送器
　　可以检定交流电压、电流、功率及组合变送器、相位变送器、功率因数变送器、频率变送器、电能变送器、直流电压变送器、直流电流变送器等
　　主控单元采用嵌入式工控机，显示采用6.4英寸真彩液晶显示屏，中文显示
　　具有谐波产生和含谐波电量的测量功能
　　在电压短路和电流开路时可自动保护，并指示故障位置
　　表源一体，即内含标准表和测试源
　　提供检定方案配置功能，可以完成交流采样装置的自动检定
　　提供与交流采样装置的通讯接口
　　提供与PC机的通讯接口
　　采用电力行业标准CDT和101通讯规约

CL301V2主要特点
　　采用工控机控制，功能十分强大，软件升级特别方便。
　　采用大屏幕彩色显示器，显示信息量大，界面豪华，操作方便。
　　软件校准，简便易行，稳定可靠。
　　自动故障检测、显示故障部位。

CL301V2主要功能
交流模拟量输出
交流电压
量限：57.7V、100V、220V、380V
调节范围：量限×(0~120)%
准确度：0.05%RG
稳定度：0.01%/1min
失真度：≤0.2%(线性非容性负载)
输出负载容量：每相20VA
交流电流
量限：1A、2A、5A、20A
调节范围：量限×(0~120)%
准确度：0.05%RG
稳定度：0.01%/1min
失真度：≤0.2%(线性负载)
输出负载容量：20VA(输出120%时)
功率
有功功率准确度：0.05%RG；稳定度：0.01%/1min
无功功率准确度：0.1%RG；稳定度：0.02%/1min
相位
调节范围：0°~360°
分辨率：0.01°
准确度：0.05°
功率因数
调节范围：-1 ~ 0 ~ +1
分辨率：0.0001
准确度：0.0005
频率
调节范围：45Hz ~65Hz
分辨率：0.001Hz
准确度：0.005Hz
电压电流谐波设置
谐波次数：2~21次
谐波含量：0~40%
谐波相位：0°~360°
电能
有功电能准确度：0.05%；无功电能准确度：0.1%

电能脉冲输入
电能脉冲类型：支持有源和无源脉冲
有源电能输入电平：5~24V，输入电流1mA
电流脉冲最大输入频率：50kHz

电能脉冲输出
电能脉冲类型：支持有源和无源脉冲
有源电能输出电平：5V，输出电流10mA
输出频率：
额定频率69KHz（在电压、电流量限，功率因数为1时）
最大频率100KHz（在电压量限、1.2倍电流量限，功率因数为1时）

直流模拟量输出
直流电压输出
量限：±75mV、±1V、±5V、±10V、±100V、±300V 采用四线输出方式
调节范围：量限×(0~150)%
调节细度：量限×0.01%
准确度：0.05%RG
稳定度：0.01%/1min
纹波含量：≤2mVrms
输出负载容量： 负载电流≤100mA且负载功率≤6W
直流电流输出
量限：±1mA、±10 mA、±20 mA
调节范围：量限×(0~150)%
调节细度：量限×0.01%
准确度：0.05%RG
稳定度：0.01%/1min
纹波含量：≤1%
输出负载容量： 最大负载端电压20V

直流模拟量测量
直流电压测量
量限：±1V、±5V、±10V
测量范围：量限×(0~150)%
分辨力：量限×0.001%
准确度：0.01%RG
直流电流测量
量限：±1mA、±10 mA、±20 mA
测量范围：量限×(0~150)%
分辨率：量限×0.001%
准确度：0.01%RG
直流电压纹波含量测量
直流电压量限：±1V、±5V、±10V
纹波测量分辨力：量限×0.01%
纹波测量准确度：0.1%RG
直流电流纹波含量测量
直流电流量限：±1mA、±10 mA、±20 mA
纹波测量分辨力：量限×0.01%
纹波测量准确度：0.1%RG

状态量输出
二进制码“1”表示“闭合”，“0”表示“断开”
状态量标称电压值为24V
状态量输出电流：最大200mA
状态量路数：有16个独立输出，每个输出可以并联16路，可以同时支持256路，状态量输出可以做BCD码输出，可以提供4组BCD码输出。可兼容有源和无源接点，在无源接点方式下，系统提供24V电源，如果需要0~5V或0~12V，订货时请特别注明

脉冲量输出
频率：0~100Hz可调 脉宽：5ms~500ms可调
脉冲数：输出脉冲数可以设置
可兼容有源和无源接点，在无源接点方式下，系统提供24V电源，如果需要0~5V或0~12V，订货时请特别注明

遥控执行指示
遥控输入接点组数：支持16个输出量

信息响应时间测量
测量项目：变送器响应时间；遥信变位传送时间；遥测信息传送时间；
测量误差：±50ms

远动通讯接口
RS-232，RS-485，以太网接口

远动规约
循环式(CDT)远动规约应符合DL451-91
101规约应符合DL/T634-1997

系统内部通讯协议
系统内部各模块之间采用隔离的485总线进行通讯，通讯规约遵循CLT1.1协议

工作环境
工作温度：0°C~40°C
相对湿度：≤85%
储存条件：-30°C~60°C

工作电源
AC220V±15%

体积与重量
体积：高180mm×宽500mm×深400mm
重量：≤25kg

此页是科陆CL301V2 RTU 交流采样器检定装置的详细介绍及技术说明，如果您想了解更多相关科陆品牌产品的信息，详情请咨询邦亚电子。
