测量直流母线电压多回路监控装置AMC16MD

1.1 概述
     随着数据中心的迅猛发展，数据中心的能耗问题也越来越突出，有关数据中心的能源管理和供配电设计已经成为热门问题，高效可靠的数据中心配电系统方案，是提高数据中心电能使用效率，降低设备能耗的有效方式。要实现数据中心的节能，首先需要对每个用电负载实现精确的监测，而数据中心负载回路非常的多，传统的测量仪表无法满足成本、施工等多方面的要求，因此需要适用于数据中心集中监控要求的多回路监控装置。

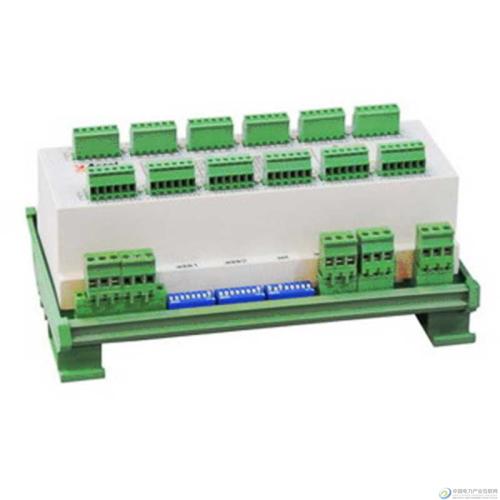

      安科瑞公司AMC16系列多回路监控装置是一款专门针对于数据中心服务器电源管理设计的测量装置。该装置设计小巧，在传统仪表的体积上实现了监控回路的高度集成。

1.2 型号说明


1.3 　技术参数


1.4     外形及尺寸


1.5     接线端子
        AMC16M



        AMC16Z



        AMC16K


1  概述
   AGP测量保护模块,采用最新的32位单片机技术，具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。通过检测线路的电流、电压、频率等参量，实现线路的测量及保护。该模块可具有RS485远程通讯接口、Modbus-RTU、Profibus-DP、Can Open通讯接口、开关量输入、继电器输出等功能，方便与PLC、工控机等工控设备组成网络系统，实现线路运行的远程监控。

2 AGP风力发电测量保护模块
    采用交流采样测量方法测量变化的电压/电流值。使用3.2KHz的速率采样每一相的所有数据，在周期内进行积分运算，通过计算得到均方根值。有功功率通过计算电流和电压相乘值的积分得到。
AGP300具有电网解列的监测功能，包含两个可根据时间的欠压保护来达到LVRT（低电压穿越）和STI（瞬时电压中断）功能。

2.1产品特点
三相电流电压交流采样，真有效值计算
电流、电压、频率精度0.5级，有功、无功、电能精度1级
 4 个可编程继电器输出
 1个自检继电器输出
 保护功能可自由设置输出
 重要参数，2级保护，可根据故障严酷等级快速响应
 保护动作时间范围可由0.02~99.99S
 多种通讯协议，兼容各类系统
 集成上位机软件，方便设置调试
 24 Vdc 电源供给

2.2 保护功能
过频保护
 欠频保护
 频率变化率保护
 过压保护
 欠压保护
 电压不对称保护
 过载
欠载（逆功）保护
 负载不平衡保护
 相位漂移保护
 根据时间的欠压保护A、B（实现LVRT和STI）

2.3 相关标准
 GB 14598.27-2008 量度继电器和保护装置 第27部分:产品安全要求
 GB/T 14598.3-2006 电气继电器 第5部分量度继电器和保护继电器的绝缘配合要求和试验
 GB/T 14285-2006 继电保护和安全自动装置技术规程
 GB/T 17626.2-2006 电磁兼容 试验和测量技术 静电放电抗扰度试验
 GB/T 17626.3-2006 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验
 GB/T 17626.4-2008 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验
 GB/T 17626.5-2008 电磁兼容 试验和测量技术 浪涌（冲击）抗扰性试验
 GB/T 17626.6-2008 电磁兼容 试验和测量技术 射频场感应的传导骚扰抗扰度

3 产品型号及规格

注：1、定购时需提供电流、电压指标，可选1A/5A、100V/690V。
2、标配Modbus-RTU通讯。

4 技术数据

5 外形尺寸及安装



6 接线图
