微机保护GTX-84X小电流接地选线装置 消弧线圈接地小电流装置

  • 价  格:
    ¥8000.00
  • 品  牌:
    国通电力
  • 评  分:
    (5.0分)
  • 服  务:
    由 中国电力产业互联网 发货并提供售后服务。售前咨询电话:400-019-1119
  • 支付方式:
    货到付款 网上支付 银行转账
订货号 产品名称 品牌 预计出货日 现价 数量
对比
SN_CE0C22D76CC8
微机保护GTX-84X小电流接地选线装置 消弧线圈接地小电流装置 国通电力 当日出货 ¥155.00/双
  • 买了该产品的还买了
产品描述
  •
    • 产品信息
    • 名称:小电流接地选线装置
    • 品牌: 国通电力
    • 货号: GTX-84X
    • 颜色: 钛银灰/绿
    • 产品特点:
    • a. 4U标准铝型材机箱,组合插件式结构,后插拔机箱,各功能模块单独设计,强弱电彻底分离,抗干扰能力强,现场维护方便;
    • b. CPU智能插件设计,开入开出插件实现实时完全自检;可检测到每个继电器线圈;
    • c. 插件间基于CANBUS总线联系,减少插件间连线,接插不良实时检测;
    • d. 32位机系统,系统冗余大;保护功能采用德州仪器公司出品的32位浮点DSP处理器,程序及数据在片内运行;运行速度快,可靠性高
    • e. 人机界面、网络通讯等管理功能由飞利浦公司出品的32ARM单片机实现,速度快,片内存储容量大,网络接口能力强;
    • f. 16AD采样,测量精度高;每周波48点采样,谐波处理能力强
    • g. 保护模块采用计算机辅助图形界面原理设计,便于系列产品二次开发与功能修改,工程设计灵活、快捷;
    • h. 完整的断路器操作回路,设有遥控跳、合闸、压力闭锁、弹簧未储能闭锁合闸功能等;
    •

      i. 选用192X64单色图文液晶,中英文界面菜单;可灵活选用以太网、双485接口;



      j. 可保存不少于500个最近发生的事件报告及运行报告;



      k. 人机管理模块采用实时多任务操作系统,界面、网络等任务实时性好;



      l. 可存储10套保护定值,双重化定值区自检及互检相结合,定值切换安全方便;



      m. 基于电力工业标准DL/T667-1999IEC 60870-5-103)的标准通信规约,方便与微机监控或保护管理机联网通讯。

    •  应用范围

    •



            GTX-84X系列小电流接地选线装置适用于中性点不接地系统、中性点经电阻或消弧线圈接地的小电流系统,广泛应用于发电厂、变电站自动化系统。本装置基于谐波分量、首半波、有功分量等方法构成的接地选线,在实际应用中选线正确率较高。其中GTX-841适用于母线不分段系统,GTX-842适用于母线分段系统。为增加装置的选线准确性,在设计中考虑减少单台装置的选线数量即:12路



      功能配置表

  •

    分类

    功能名称

    GTX-841

    GTX-842

    选线功能

    母线不分段12回线路接地选线



    母线分段12回线路接地选线



    测控功能

    19路遥信开入采集、事故遥信

    选配

    选配

    接地状态输出或跳闸功能

    选配

    选配

    事件SOE、故障录波

    对时

    可实现网络对时

    通信

    以太网、RS232/485通信接口



技术指标

2.1 额定数据

  1. a. 额定直流电压: 220V110V订货时注明)  允许偏差+15%,-20
  2. b. 额定交流数据: 相电压100/V

零序电压         100V

交流电流    5A 1A订货时注明)

额定频率    50Hz 60Hz订货时注明)

  1. c. 热稳定性:

交流电压回路:    长期运行1.4Un

交流电流回路:    长期运行2In

             10s20In

  1s40In

2.2 功耗

  1. a. 交流电压回路:    每相不大于0.5VA
  2. b. 交流电流回路:    In = 5A时每相不大于1VAIn = 1A时每相不大于0.5VA

保护电源回路:    正常工作时,不大于10W;保护动作时,不大于15W

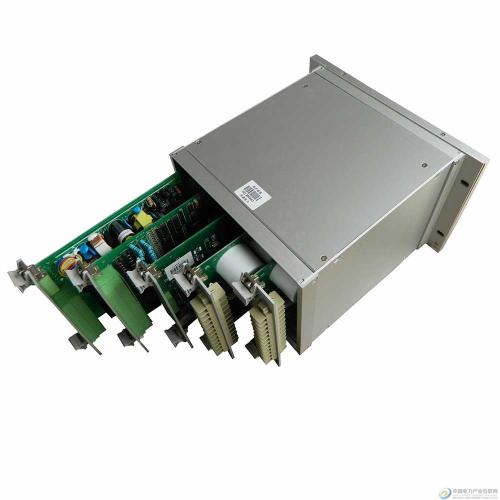

  • 产品细节图 类似外观
