低压补偿电容柜,低压补偿电容器,低压补偿柜 | 光达电气 | 当日出货 | ￥155.00/双 |
一、 低压补偿电容柜 产品简介
|
产品名称：低压自动无功补偿兼消谐装置 型号结构：MSCGD-120/0.4-（6%、7%、12%、14%）
|
品牌：光达电气 编码：MSCGD 类型：消谐补偿 额定电压：0.4kV 额定容量：120kvar ~540 kvar 单柜尺寸：600*600*2200~1200*1000*2200 电 抗 率：6%、7%、12%、14% |
二、低压补偿电容柜 产品作用
1 .采用无功功率(无功电流)型的控制器，可以手动/自动控制；
2 .自动控制具有循环投切、编码投切、顺序投切等投切方式；
3 .实时监测系统的电压、电流、功率因数、补偿状态等参数；
4 .投切延时0 ~ 1 2 0 s可调，特殊要求装置投切周期最快可达到1 s；
5 .具有完善的过压、欠压、过流、短路、误动等保护措施；
6 .有效避免电容谐振，分流2 0 % ~ 3 0 %左右的特征次谐波电流；
7 .投资成本低，技术成熟，性能稳定，适用于大部分低压补偿。
三、低压补偿电容柜 带来的好处和必要性
目的：只要求提高功率因数，不要求谐波治理滤波效果的安全补偿。
效果1：抑制谐波放大
效果2：功率因数0.9以上，减少力率调整电费
效果3：提高输电效率。（当有功负载一定时，功率因数越大，无功输出则越小，无功在线路中的损耗就越小）
效果4：改善供电质量。（无功越小，线路中电压损耗就越小，线路末端电压就可以得到更好的保证）
效果5：提高输电安全性。（无功小，线路发热降低，提高输电线路的安全性）

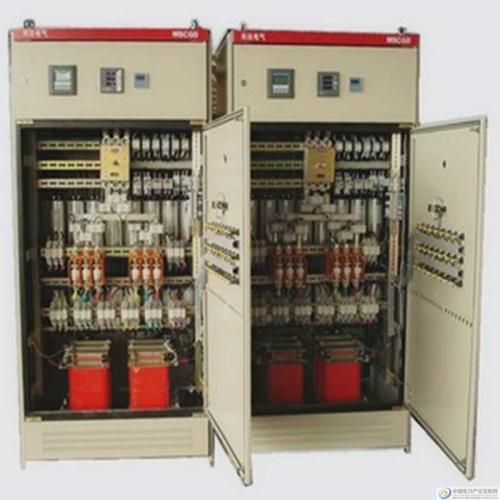

四、低压补偿电容柜 类似图片
五、低压补偿电容柜 常规选型列表
|
型号 |
额定容量(kvar) |
额定电压(kV) |
电抗率 (可选) |
外形尺寸 A*B*H |
|
MSCGD/120/0.4-□ |
120 |
0.4 |
□6%□7%□12%□14% |
600*600*2200 |
|
MSCGD/180/0.4-□ |
180 |
0.4 |
□6%□7%□12%□14% |
600*600*2200 |
|
MSCGD/240/0.4-□ |
240 |
0.4 |
□6%□7%□12%□14% |
800*600*2200 |
|
MSCGD/300/0.4-□ |
300 |
0.4 |
□6%□7%□12%□14% |
800*800*2200 |
|
MSCGD/360/0.4-□ |
360 |
0.4 |
□6%□7%□12%□14% |
1000*800*2200 |
|
MSCGD/420/0.4-□ |
420 |
0.4 |
□6%□7%□12%□14% |
1000*1000*2200 |
|
MSCGD/480/0.4-□ |
480 |
0.4 |
□6%□7%□12%□14% |
1000*1000*2200 |
|
MSCGD/540/0.4-□ |
540 |
0.4 |
□6%□7%□12%□14% |
1000*1000*2200 |
|
MSCGD/600/0.4-□ |
600 |
0.4 |
□6%□7%□12%□14% |
1200*1000*2200 |
六、低压补偿电容柜 应用场所
低压自动无功补偿兼消谐装置适用于低压0.4kV用电系统，急需进行无功功率电容补偿的客户。
|
Ø 退火炉、中频炉、高频炉 Ø 陶瓷加工
|
|
|
Ø 交直流传动、电镀、电解行业 |
|
|
Ø 地铁站、住宅小区 Ø 造纸、纺织、橡胶等行业 |
|
