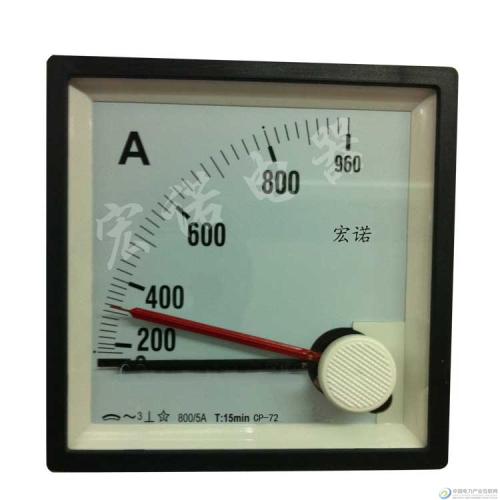

宏诺牌89T2单结构型最大需量表，72*72尺寸双指针仪表

电流表是指用来测量交、直流电路中电流的仪表。在电路图中，电流表的符号为"圈A"。电流值以“安”或“A"为标准单位

电流表是根据通电导体在磁场中受磁场力的作用而制成的。电流表内部有一永磁体，在极间产生磁场，在磁场中有一个线圈，线圈两端各有一个游丝弹簧，弹簧各连接电流表的一个接线柱，在弹簧与线圈间由一个转轴连接，在转轴相对于电流表的前端，有一个指针。当有电流通过时，电流沿弹簧、转轴通过磁场，电流切磁感线，所以受磁场力的作用，使线圈发生偏转，带动转轴、指针偏转。由于磁场力的大小随电流增大而增大，所以就可以通过指针的偏转程度来观察电流的大小。这叫磁电式电流表。

注意事项

⒈ 正确接线。测量电流时，电流表应与被测电路串联；测量电压时，电压表应与被测电路并联。测量直流电流和电压时，必须注意仪表的极性，应使仪表的极性与被测量的极性一致。

⒉ 高电压、大电流的测量。测量高电压或大电流时，必须采用电压互感器或电流互感器。电压表和电流表的量程应与互感器二次的额定值相符。一般电压为100V，电流为5A。

⒊ 量程的扩大。当电路中的被测量超过仪表的量程时，可采用外附分流器或分压器，但应注意其准确度等级应与仪表的准确度等级相符。

⒋另外，还应注意仪表的使用环境要符合要求，要远离外磁场。

用途及功能材质简介:

CP-96电流表是直接模拟显示电测量指示仪表，测量直流电流、电压，交流电流、电压，频率，功率因数，相序，功率，同步指示及其它的非电量测量。大量应用于海事船舶，轨道交通，化工防爆，低压成套装备，建筑设备，发电机组，机械设备等行业的各种交、直流输配电系统、电力控制屏及用其它电设备上。作用于电测量和非电量测量，是适用于环境条件一般要求较为通用的中高档仪表。 CP96电流表系列指针仪表是按照GB/T7676-1998，数显仪表是按照GB/T22264-2008标准生产，其安全性能按照GB4793和IEC61010标准生产。标度盘的刻度线与指针设计符合德国DIN43790和DIN43802标准。仪表的外形和开孔尺寸按照GB/T1242和IEC61554标准生产。宏诺电器所有产品经过国家CE认证，指针仪表: 交直流电压表和电流表于1.5级或2.5级，功率表为2.5级，频率表为2.5级，功率因数表为2.5级。

此系列底座由阻燃TBT塑料制成，维卡温度130℃。外壳由阻燃ABS塑料制成，维卡温度85℃。

温度引起的改变量方面：参比温度为23℃±2℃。13℃~23℃以及23℃~33℃温度范围内，温度影响允许改变量不大于等级指数的±100%。

安装方式介绍：除非另有规定，通常仪表是在垂直位置安装。其它安装位置如：水平安装、倾斜安装可根据客户要求制作。相应的准确度等级仅对规定的安装位置有效。仪表分直角90°和广角250°，两种指示角度。

抗振动：符合IEC60068-2-6标准； 扫频范围：10-55-10Hz；  位移振幅：±0.15mm, ±0.3mm。

扫频循环次数：5次； 扫频速率：10ct/min；  最大加速度：147m/s2（15g）, 490m/s2（50g）。

加速度有效值：6.06g； 振动时间：15min。    抗机械冲击，符合IEC60068-2-27标准。

一般情况下过载电流表：

过载倍数常规为1倍和2倍过载倍数，可由用户要求定制为1倍、2倍、 3倍等。其作用为指示瞬时过载电流的大概值，如电动机启动时的启动电流等。

外附电流分流器：

直流电流表外附分流器电压降规格有150mV、100mV、75mV、60mV和50mV等可由用户要求定制。仪表与分流器连接的导线电阻要求在15∼25mΩ之内，以确保仪表准确度。

宏诺电器所有表面标度盘采用铝合金材料，白色漆义，黑色 油墨印刷或激光打印而成。来样可定做加工。

配电箱96*96电流表常规表主要技术参数

电流表接线图

安装简图

收货常见问题：
