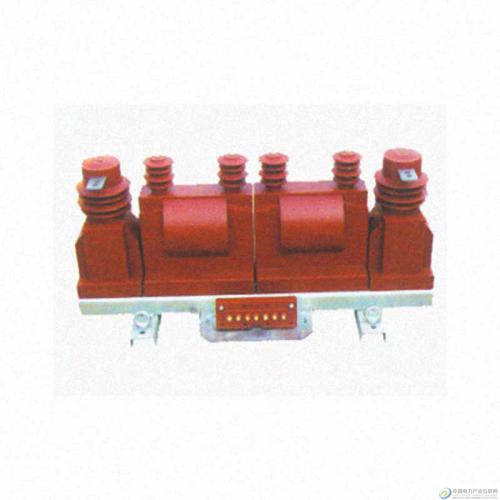

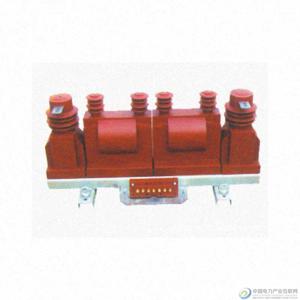

JLSZW—10型干式组合互感器

一  概述

        JLSZW-10型三相户外环氧树脂浇注式组合互感器（俗称干式高压计量箱）系由两组户外用环氧树脂浇注式电流互感器和电压互感器浇注组合在一起而成。互感器均采用进口户外用脂环族环氧树脂浇注，从而提高产品在户外的耐用能力。具有精度高，温升低，防火防爆，防窃电，防污秽，动热稳定性能好，无渗漏油的污染。本产品主要用于额定频率为50HZ，额定电压为10KV的三相交流线路中做电能计量用。

   二  使用条件

        1  环境温度            -25~40度

        2  海拔高度            不超过1000米

        3  大气条件            大气中无严重污染

        4  安装场所            户外

   三  主要技术参数

        1  频率                  50HZ

        2  爬电比距大于      25mm/KV

        3  额定绝缘水平      12/42/75KV

        4  电压互感器额定数据：

            a  额定电压比：10000/100V

            b  接法：V/V

            c  准确级：0.2级

            d  额定输出：15VA

            e  负荷功率因数  CosΦ=0.8  (滞后）

        5  电流互感器额定数据：

            a  额定电流比：  5--600/5A

            b  接法：           V/V

            c  准确级：        0.2S级

            d  额定输出：     5VA

            e  功率因数：      CosΦ=0.8  (滞后）

            f   额定短时热电流为100倍额定一次电流

            g  额定动稳定电为2.5倍额定短时热电流

     四  注意事项：

          1  互感器容量应与仪表阻抗相匹配

          2  底架及二次端子均应可靠接地，但不能重复多点接地

          3  在电源侧安装跌落保险

          4  在靠近P1处（1米以内），计量箱高压侧装氧化锌避雷器等，并可靠接地，以防止过电压影响互感器的绝缘。

     五  订货须知

          1  产品型号

          2  额定电压比容量

          3  额定电流比容量

          4  准确级

          5  使用条件及其他特殊要求
