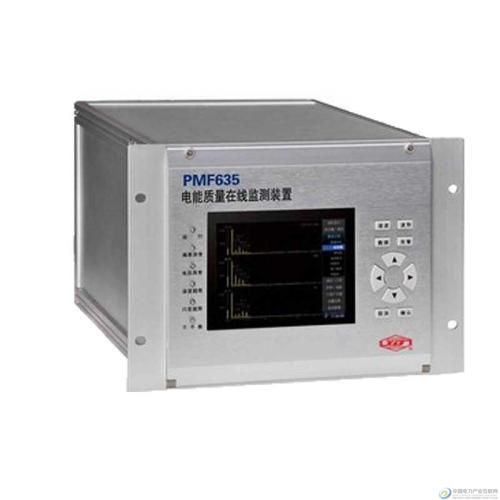

PMF635电能质量在线监测装置

1.PMF635电能质量在线监测装置简介
1.1 PMF635功能介绍
电力电子技术的广泛应用与发展，在供电系统中使用了大量非线性负载，如静止变流器、工业交直
流变换装置，引起电网电压、电流波形发生畸变，造成了电网谐波污染。冲击性、波动性负荷，如电力
机车、电弧炉、大型轧钢机等，运行中不仅会产生大量的高次谐波，而且使得电压波动、闪变、三相不
平衡日趋严重。这些对电网的不利影响导致供电设备自身的安全性能降低，严重干扰电网的经济运行，
造成电网的公害；另一方面，机场、银行、精密电子元器件制造业、计算机网络和服务监控中心等是电
力质量要求高的场所，高精密的技术和装备对高质量的电能需求日益增加。因此，国家技术监督局颁布
了涉及电能质量六个方面的国家标准。
表 0.1  电能质量国家标准
名称  国标号
电能质量 公用电网谐波  GB/T14549-1993
电能质量 电压波动和闪变  GB12326-2008
电能质量 三相电压允许不平衡度  GB/T15543-2008
电能质量 供电电压允许偏差     GB/T12325-2008
电能质量 电力系统频率允许偏差  GB/T15945-2008
电能质量 暂时过电压和瞬态过电压  GB/T18481-2001
电力工业部关于颁发《电网电能质量技术监督管理规定》的通知中写到：“电网供电电能质量是电
力供电产品的重要指标，涉及发、供、用各方面投资者、经营者的权益，优良的电能质量对保证电网和
广大用户的电气设备和各用电器具的安全经济运行、保障国民经济各行各业的正常生产和产品质量以及
提高人民生活质量具有重要意义。同时，电能质量有些指标受某些用电负荷干扰较大。全面保障电能质
量是电力企业和用户共同的责任和义务。国家在电力法中已做了相应的要求，因此，各级电网经营企业
都要重视不断提高电能质量，结合本网实际，认真贯彻执行该规定。”
所以，无论从电网运行的需要考虑，还是从供电用户的需要考虑，加强对电能质量的监测都是非常
必要的。
PMF635电能质量在线监测装置可实时采集电能质量指标，可对电能质量进行实时测量、记录、监控
以及分析，可实现显示、存储、报警等功能，并可通过 RS485 或以太网，将数据传送至 PMF635电能质量
管理系统。PMF635 电能质量管理系统主要用于电能质量监控数据的分析、显示、存储以及打印报表等。
PMF635电能质量在线监测装置主要功能如下：
（1）测量
?  相、线电压及平均有效值；
?  各相及平均电流有效值；
?  正序、负序、零序电流；

5
?  电压、电流不平衡度（包含矢量图及量化值）；
?  有功、无功、视在功率（包含总的和每相的功率）；
?  功率因数（包含总的和每相的功率因数）；
?  频率；
?  谐波（50次谐波包含量化值和柱状图）；
?  电压、电流谐波畸变率；
?  间谐波；
?  电压快速闪变（Pst）、慢速闪变（Plt）；
?  暂升、暂降、暂停；
?  瞬变；
?  冲击电流。
（2）电能质量监控、故障分析和录波
（3）可记录各测量参数是否超过极限值，包括：电压有效值、电压峰值、包络电压、谐波、间谐
波、闪变、需量、暂升、暂降、暂停、快速电压变化、三相不平衡度、频率等。
（4）历史数据分析
（5）可对记录的历史数据进行分析，包括：统计分析、频谱分析、时间图分析、历史事件分析。
其它
?  电压和电流示波功能；
?  各电能质量参数超限触发和记录功能；
?  数据统计表
?  SNTP同步校时；
?  大容量存储器；
?  TFT 真彩LCD ：分辨率为 640×480 ，65535 色；
?  按键；
?  通讯协议支持 IEC61850 ；
?  有事件发生时有提醒功能。
1.2 遵循标准
?  电能质量标准：     IEC 61000-4-30-A：
?  电压闪变：         IEC 61000-4-15：
?  谐波和间谐波测量： IEC 61000-4-7：
?  国内相关标准：
《DL/T_1053-2007_电能质量技术监督规程》
《GB/T 19862 -2005 电能质量监测设备通用要求》

6
《GB/T 15945 -2008 电能质量电力系统频率允许偏差》
《GB/T 12325 -2008 电能质量供电电压允许偏差》
《GB/T 15543 -2008 电能质量三相电压允许不平衡度》
《GB/T 18481 -2001 电能质量暂时过电压和瞬态过电压》
《GB/T 14549 -93 电能质量公用电网谐波》
《GB/T 12326 -2008 电能质量电压波动与闪变》
《GB/T 24337 -2009 电能质量公用电网间谐波》
2.技术指标
2.1 工作环境
?  环境温度 -10℃～+45℃（户内型）、-25℃～+55℃（户外型）；
?  相对湿度 5%～95%  无冷凝。
2.2 额定参数
?  装置工作电源：
A）交流220V ，允许±20％的偏差；50HZ±0.5HZ；谐波畸变率不大于 20％；
B）直流220V ，允许±20％的偏差，纹波系数不大于 15%；
C）直流110V ，允许±20％的偏差，纹波系数不大于 15%。
?  电压信号输入回路：
额定电压信号
互感器接入法： 100V ；
直接接入法：220V 和380V 。
?  电流信号输入回路：
互感器接入法：
范围：额定电流 1A 或5A；
频率：50HZ 。
2.3 精度指标
基本电量的技术指标见表0.1。
表0.1  基本电量的技术指标
被测量  监测终端级别  测量类型  测量条件  最大误差
电压有效值  A  电压    ± 0.1%
电流有效值  A  电流    ± 0.1%
