DH16ETPCM复用设备

一．系统概述

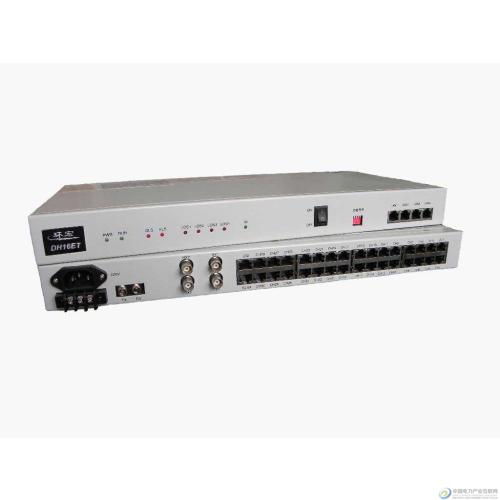

DH16ET综合接入设备是我公司自主开发的专用集成电路研制生产的综合业务接入产品。该设备以大规模集成电路和可编程逻辑芯片为核心，可提供语音、宽带(高速)数据等业务的接入,设备利用1条光纤线路传输4路E1、1-30路语音、4路共享100M以太网数据，适用于综合业务接入服务。

该设备为1U高，19英寸宽机箱结构，外形美观。DH16ET设备主要采用大规模FPGA芯片开发而成，集成度高，可靠性高，易于升级和增加新业务，方便维护和开通新业务。本机可单独桌面安放，也可与电源、传输设备、DDF端子、VDF端子、电源分配端子组架安装。监控、网管功能完善，操作、维护方便。可广泛用于军队、电力、金融、交通、公安、能源等专用通信网中。

公司具有完善的质量保证体系，为产品的质量及售后服务提供有力的保障。

二．主要特点

1） 业务接口丰富

业务有：自动接口（FXS）、交换接口（FXO）、磁石接口（RD）、二/四线音频、RS232异步接口、4路共享100M以太网接口等。

2） 可靠保护

各业务接口抗雷保护功能满足ITU－T  K. 20 、K.21要求。

3） 低功耗

整机满配时的静态功耗约为10W。

4） 配置灵活

业务的种类和数量可灵活配置。

5） 适应多种电源环境

设备适应多种电源环境，如直流DC-48V、交流AC220V。

6） 外形美观

1U机箱，铝型材面板，外形美观，重量轻。

三．技术参数

3.1．语音接口

1）抽样频率：8KHz±50PPm

2）编码律：A律

3）阻抗：600Ω

4）过载点：+3.14dBm

5）回波损耗：符合ITU-T G.712、G.713

6）净衰减/频率失真：符合ITU-T G.712、G.713

7）群失延频率失真：符合ITU-T G.712、G.713

8）空闲噪声：符合ITU-T G.712、G.713

9）总失真：符合ITU-T G.712、G.713

10）幅度特性：       符合ITU-T G.712、G.713

11）单端串音：符合ITU-T G.712、G.713

12）稳定度损耗：符合ITU-T G.712、G.713

13）接口数量：1-30路

14）连接方式：RJ45

3.2．光纤接口

l 光口速率：155Mb/s±50PPm

l 发送光功率：–8dBm ～ –15dBm；

l 接收灵敏度：优于 –36dBm；

l 光纤接口：SC、FC型可选；

l 光路码型：1B1H；

l 光 模 块：单纤或双纤可选；

l 传输波长： 1310nm

l 传输距离：普通40Km

3.3．RS232接口

l 接口速率：≤19200bit/s；

l 工作方式：DCE；

l 接口类型：RJ-45；

l 电气特性：符合ITU-T  V系列建议及其它相关建议的要求；

3.4．以太网接口

l 标称速率：4路共享100Mb/s；

l 端口模式：10/100Mbit/s自适应；

l 接口规程：符合IEEE-802.3u标准；

l 接口类型：RJ-45；

l MDI和MDIX自适应；

l 接口数量：4个；

3.5．供电条件

l 交流AC220V  AC 180V～240V；

l 直流DC-48V  DC -36V～-72V；

l 总功耗：＜15W；

3.6．工作环境

l 工作温度：0℃ ～ 50℃；

l 贮存温度：-40℃ ～ +70℃；

l 相对湿度：5% ～ 95%无冷凝；

l 大气压力：86 ～ 106Kpa；

3.7．外形尺寸

设备为1U高，19英寸宽机箱结构，外形美观。
