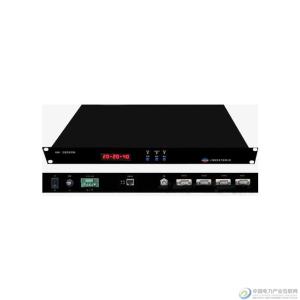

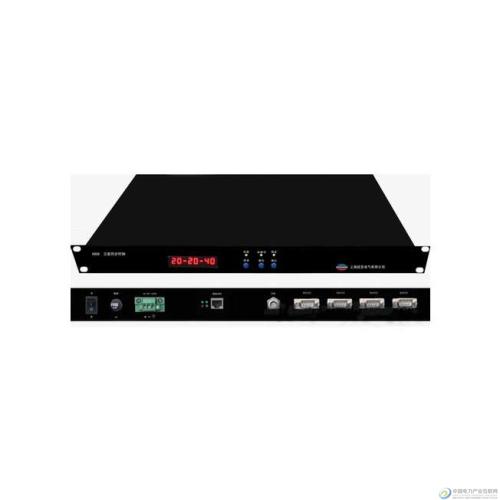

GPS卫星定位对时钟、GPS时间同步装置、三网合一时钟系统

GPS卫星定位对时钟、GPS时间同步装置、三网合一时钟系统

GPS卫星定位对时钟、GPS时间同步装置、三网合一时钟系统（公安网时钟统一、广电网时钟统一、金融网时钟统一、安防视频监控网时钟统一）以GPS信号作为时间源，同时可选北斗卫星、IRIG-B码(DCLS)、OCX0(高稳恒温晶振)、CDMA、铷原子钟等时间源，对时精度达30nS。

   锐呈公司GPS卫星定位对时钟、GPS时间同步装置、三网合一时钟系统产品采用全模块化结构设计，不仅实现了板卡全兼容，还提供了丰富的信号接口资源和开放式特殊接口设计平台，具备优异的兼容能力。可提供多路NTP/SNTP协议网络时间同步信号、PTP（1588）协议信号、脉冲信号（1PPS/M/H，空接点、差分、TTL、24V/110V/220V有源、光）、IRIG-B信号（TTL、422、AC、光）、DCF77信号、时间报文（RS232、RS422/485、光）、10MHz频率时间同步信号，可以满足不同设备的对时接口要求。GPS卫星定位对时钟、GPS时间同步装置、三网合一时钟系统产品已广泛应用于电力、金融、通信、交通、广电、安防、石化、冶金、水利、国防、医疗、教育、政府机关、IT等领域的校时服务。

GPS卫星定位对时钟、GPS时间同步装置、三网合一时钟系统设备采用表面贴装技术生产，以高速芯片进行控制，具有精度高、稳定性好、功能强、无积累误差、不受地域气候等环境条件限制、性价比高、操作简单、免维护等特点，适合无人值守。

GPS卫星定位对时钟、GPS时间同步装置、三网合一时钟系统设备的特点：

1．高品质的工业级元件，高水准的电气设计，高密度集成的电路结构，使装置拥有优异的电气隔离和电磁屏蔽表现，整机无可调节器件，极大提高了装置抗干扰性能与可靠性保障。

2．自保持能力强，时钟装置收不到卫星信号后，自守时能力优于7*10^-9(0.42μS/min)。

3．支持单GPS、单北斗、单CDMA、双GPS、双北斗、双CDMA、 GPS/北斗/CDMA双系统接收机配置,实现多基准冗余授时，能够智能判别GPS信号、北斗信号、CDMA信号、外部B码时间基准信号的稳定性和优劣，并提供多种时间基准配置方法。

7．GPS（北斗）接收天线重点考虑了防雷设计、稳定性设计、抗干扰设计，信号接收可靠性高，不受电厂/变电站地域条件和环境的限制。

8．装置的所有输出信号均经隔离输出，抗干扰能力强。

9．GPS卫星定位对时钟、GPS时间同步装置、三网合一时钟系统采用高性能、宽范围开关电源，工作稳定。

10．机箱经防磁处理，抗干扰能力强。

11．装置具有自复位能力，在因干扰造成装置程序出错时，能自动恢复正常工作。

12．时间基准源双机热备份，恒温晶振自守时。（可选）。

13．支持双电源冗余备份（可选）。

14．装置有电源中断、GPS（北斗）失步（失锁）告警多路报警（继电器干接点）信号输出，在线监控装置的运行状况。

15．有多种工作状态指示，便于运行值班人员的日常巡视。

16．装置采用全模块化即插即用结构设计，支持板卡热插拔，配置灵活，维护方便，同时为将来电厂/变电站改造扩建时增加或更改对时信号接口提供了方便。

17．装置提供一路可编程的TTL脉冲信号（1PPS/1PPM/1PPH）供同步时钟的准确度指标测试。

18．装置可通过数码管显示跟踪到的有效卫星个数，在线显示卫星时钟装置的收星状况。

GPS卫星定位对时钟、GPS时间同步装置、三网合一时钟系统装置的详细参数：

1．时间源：GPS卫星、北斗卫星接收机、IRIG-B码(DCLS)、OCX0(恒温晶振)、CDMA、铷原子钟、RS232、1PPS、1PPM、1PPH可选。

2．装置工作温度：-20℃～+70℃，贮存温度：-40℃～+85℃，湿度：<95%；授时天线：工作温度：-45℃～+85℃，贮存温度：-50℃～+90℃，湿度：100%，结露。

3．电源：220V/110V交、直流自适应,双电源冗余。

8．GPS卫星定位对时钟、GPS时间同步装置、三网合一时钟系统平均无故障间隔时间(MTBF)≥150000小时；平均维修时间（MTTR）：一般不大于30分，使用寿命不少于20年。正常使用条件下无须维护。

9．对时精度：脉冲、B码：0.1μS，串口：10μS ，NTP/SNTP：1-10ms；

10．10MHz时间输出：精确度：GPS锁定状态下（24小时平均值）< 1E-12，GPS失锁状态下（24小时平均值）<3E-10，短期稳定度：100ms <5E-11，1s：<1E-11，10s：<3E-11，电平幅度：＞10dBm，标准正弦波（可选方波）输出，接头：BNC座。

11．相位噪声：< -120dBc 10Hz，< -145dBc 100Hz,< -155dBc  1KHz，< -160dBc  10KHz， < -165dBc  100KHz。

12．NTP/SNTP校时记录：保存最新5000条。

13．NTP/SNTP吞吐量：满足每秒10000次时间请求；

14．网口支持协议：NTP/SNTP ，ARP，UDP/ Time，Telnet，ICMP，DHCP，TFTP，SNMP，MD5，NTP V4，V3，V2，V1，NTP SERVER或NTP Client可选择。

15．授时天线长度标配30m,可选50、60、70、80、100、120、150、200米。

16．外形尺寸：1U/2U、19”。

17．天馈线避雷器（防雷器）：特性阻抗：50Ω，容通量：20KA，响应时间＜1ns。（可选件）

GPS卫星定位对时钟、GPS时间同步装置、三网合一时钟系统产品的质量服务：

1．GPS卫星定位对时钟、GPS时间同步装置、三网合一时钟系统设备专业提供商，产品正在国内外各行业近万个现场稳定运行，品质保证。

2．锐呈时钟同步产品，三年免费质保,终生维护，软件采取一次购买终身免费升级。

3．现场在线运行设备出现故障，维护人员24小时内到达现场（特殊情况12小时内），维护时间一般不大于30分钟。

4．资深工程师为您提供7*24小时技术支持，遵循 “实用”、“够用”、“好用”的原则,为您提供整套解决方案。如需现场安装调试，我司将选派有经验、有责任心的工程师第一时间赶到现场。我们的服务目标是“事无巨细，尽善尽美，客户全程无忧服务”，您的要求就是我们的任务，我们会珍惜您的每一份信任，努力做到更好。

GPS卫星定位对时钟、GPS时间同步装置、三网合一时钟系统系统的检测认证及典型业绩：

1．产品认证检测：ISO9001:2008质量体系认证（证书编号：PRC004565）、中国计量科学研究院测试证书（证书编号：XDsp2008-0295)、中国电力科学研究院检验证书（远动[方]终端检字2008第093号)、华东电力试验研究院检测报告（报告编号：G-34-04）。

2．典型业绩：国家安监总局、中科院、公安部、江苏省公安厅、上海市公安局、苏州交管局、世博园、无锡市监狱、杭州三网合一平台、丽水平安城市项目、许昌人防、上海虹桥机场、南京大校场机场、上海火车站、上海地铁八号线、上海磁悬浮地铁线、沪宁高速、东海大桥、上海化学应急中心、上海杨浦区法院、复旦大学、长征医院、南京军区某部队、上海银联、江苏移动、宁波数字电视、天津广电、安信数字证书认证公司、金山石化、宝钢、上海电力、浙江电力、宁海电厂、闵行电厂、南瑞、Siemens、Schneider、ABB、Areva、Honeywell、老挝电力项目、乌兹别克斯坦石油项目。
