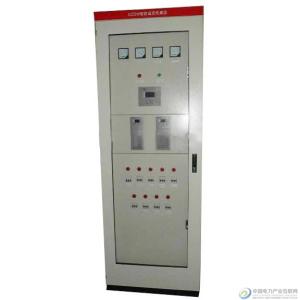

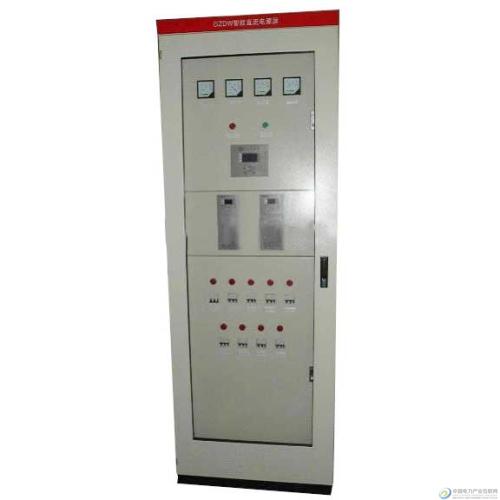

美国艾默生型直流屏

系统简介：
　　电力操作电源是应用在电力机房内的电源设备，电力操作电源又称电力工程交、直流电源，简称交、直流屏（柜）。主要用于各级变电所（站）及火力、水力发电厂，作为控制负荷和动力负荷以及直流事故照明负荷的电源，是电力系统控制、保护的基础。在轨道交通领域主要应用于为供电系统的断路器分合闸及二次回路中的仪器、仪表、继电保护和事故照明提供不间断直流电源。
　　电力操作电源按标称电压等级可分为DC220V系统和DC110V系统，还可选配DC-DC电源变换模块、DC-AC电力专用不间断电源/逆变电源装置，完成DC220V（110V）→DC48V（24V）通信电源变换及DC220V（110V）→AC220 V变换，实现一体化电源供电解决方案。

系统组成：
　　智能高频开关直流电源系统由交流输入配电部分、整流部分、降压部分、直流输出馈电部分、监控部分以及绝缘监测部分组成。在系统各组成部分中，交流输入配电部分主要由交流配电单元组成；整流部分由充电模块和隔离二极管组成；直流输出馈电部分由降压硅链、绝缘监测、合闸分路和控制分路组成，监控部分由监控模块和配电监控组成。

系统特点：
高可靠性：采用开关电源特有的模块化设计，N+1热备份，增强系统可靠性。
宽的电网输入：宽的电压输入范围（304~475V），电网适用性强。
节能环保：整流模块采用先进的软开关技术，模块效率大于94%，减少能耗及环境污染；电磁兼容和抗电磁干扰能力强，保障系统可靠性，同时降低对电网的污染。
维护成本低：整流模块可带电热插拔，保证工人安全，平均维护时间大幅度减少；硬件低差自主均流，均流不平衡度≤±5%，每一个模块均分负载，保证系统的稳定性，同时提高模块效率，延长其使用寿命。
智能监控：充电模块内置CPU，可显示电压电流并具有故障告警功能，离开监控仍可独立正常工作；整机采用分布式监控系统，具有分层监控、状态记忆功能，稳定可靠，系统扩容性强；系统采用开放式接口设计，实现RS232/RS485通讯。通讯规约为Modbus、CDT91、DNP3.0、IEC101或IEC103协议中的一种，用户可根据需要现场选择所需协议。
电池管理功能：智能化电池管理，实时自动监测蓄电池工作状态及各项参数，实时温度补偿功能，提高电池使用寿命，保证系统安全。

GZDW—JM1系列产品是一种基于EMERSON产品的直流系统,EMERSON公司是国际知名的直流系统配件厂家,使的JM1系列产品具有极强的稳定性.

配置特点：EMERSON可选直流电源设备监控主要有两种,适合小容量系统PSM-E01,E01型主要应用于小型容量的系统,如65AH以下等,而且不可扩展支路绝缘循检装置.是一种EMERSON的简约型系统。
PSM-E11和E20型监控装置主要应用与65AH及以上系统,,而且所采集的监控方式比较全面!可扩展单节电池巡检装置和支路绝缘循检装置.比较适合监控要求较高的工作环境.是一种EMERSON的高配型。

其他：EMERSON系统直流屏是种造价相对较高的直流系统,是国内比较常见的一种直流电源系统.其操作系统完全采用单片机式控制方式!为用户提供了较方便的操作方式.性能稳定.为直流系统配置方案提供了完善的配置方式。
