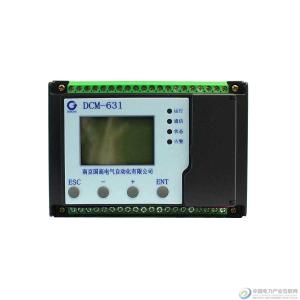

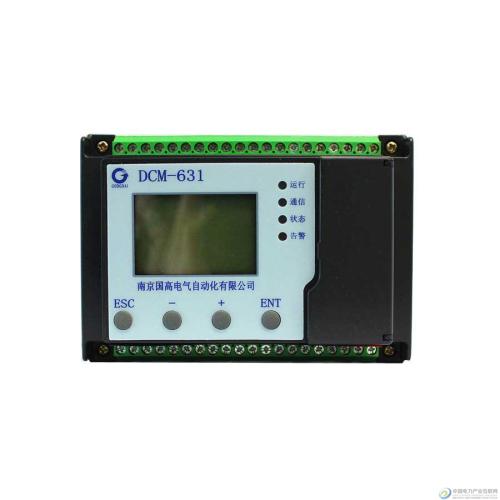

DCM系列低压配电保护 DCM-631

产品综述

  　 低压配电系统多电源自动切换装置（低压备自投)集合三相电量测量/显示、数字输入/输出与网络通讯于一身，主要用于690V以下进线切换系统，并对进线电源进行迅速可靠的切换，确保生产供电的可靠性。接线简单，具有多种逻辑连锁，可工作在手动模式、半自动模式、全自动模式以及甩负荷等多种工作模式，具有人性化自投自复功能，满足不同进线场合的需求。
     低压配电系统多电源自动切换装置（低压备自投)具有电力参数测量功能，通过其标准的RS-485通讯接口及MODBUS-RTU协议与监控系统连接，轻松实现设备的远方管理功能。和普通PLC构建相比，有节省电参数变送器，节省失压脱扣器及中间继电器等作用，杜绝逻辑编程不严密而造成事故。
     该系列装置目前广泛应用在微电网系统、水电站、工矿企业配电、高铁防灾设备、智能建筑等低压配电系统中，在三峡项目、北京奥运场馆、九泉卫星发射中心、上海外皋桥码头等大型项目稳定运行3年以上，成功出口蒙古、老挝、印度、埃塞俄比亚等国家，肩负起国展中心，全国高速铁路、客运专线等低压供电场合的重要责任，可帮助客户进行投切方案定制或根据客户图纸进行逻辑修改，目前已经形成标准产品型号的有数十种。


　　【DCM-631B】    分段备自投装置(母联自投)

　　1、电量采集：两段进线三相电压

　　2、数字开入：8路DI输入（干接点输入）

　　3、数字开出：8路（干接点）

　　4、通信功能：标准RS485接口MODBUS-RTU规约

　　5、控制功能：双电源进线带分段开关备自投

　　【DCM-631Z】    主备电源自投自复装置(无母联自投自复)

　　1、电量采集：两段进线三相电压

　　2、数字开入：8路DI输入（干接点输入）

　　3、数字开出：8路（干接点）

　　4、通信功能：标准RS485接口MODBUS-RTU规约

　　5、控制功能：主备电源自投自复

　　【DCM-631K】    进线带发电机自投自复装置(无母联自投自复)

　　1、电量采集：进线三相电压与发电机三相电压

　　2、数字开入：8路DI输入（干接点输入）

　　3、数字开出：8路（干接点）

　　4、通信功能：标准RS485接口MODBUS-RTU规约

　　5、控制功能：主电源与发电机之间的自投自复

　　【DCM-631M】    分段备自投装置(母联自投自复)

　　1、电量采集：两段进线三相电压

　　2、数字开入：8路DI输入（干接点输入）

　　3、数字开出：8路（干接点）

　　4、通信功能：标准RS485接口MODBUS-RTU规约

　　5、控制功能：双电源进线自投自复

　　【DCM-631Q】    分段备自投装置(母联自投自复)

　　1、电量采集：两段进线三相电压

　　2、数字开入：8路DI输入（干接点输入）

　　3、数字开出：8路（干接点）

　　4、通信功能：标准RS485接口MODBUS-RTU规约

　　5、控制功能：双电源进线自投自复

　　【DCM-631F】    进线带发电机备自投装置

　　1、电量采集：两段进线三相电压

　　2、数字开入：8路DI输入（干接点输入）

　　3、数字开出：8路（干接点）

　　4、通信功能：标准RS485接口MODBUS-RTU规约

　　5、控制功能：双电源进线带发电机备用自投自复

　　【DCM-631T】    两进线带备用进线自投自复装置

　　1、电量采集：两段进线线电压和备用线电压

　　2、数字开入：8路DI输入（干接点输入）

　　3、数字开出：8路（干接点）

　　4、通信功能：标准RS485接口MODBUS-RTU规约

　　5、控制功能：双电源进线带备用进线自投自复

　　【DCM-631G】    两进线带发电机自投自复装置

　　1、电量采集：两段进线线电压和发电机线电压

　　2、数字开入：8路DI输入（干接点输入）

　　3、数字开出：9路（干接点）

　　4、通信功能：标准RS485接口MODBUS-RTU规约

　　5、控制功能：双电源进线带发电机自投自复

　　【DCM-630】    双电源备自投控制箱

　　1：接入方式：主备，带母联兼容；

　　2：操作方式：手动、自动选择；

　　3：工作模式：闭锁、半自动、全自动；

　　4：功率：  0~6300A订货请说明；

　　5：报警方式：声光报警，提供接点输出；

　　6：显示方式：液晶显示一次接线图，电压监测，位置监测，备自投工作状态，投切记录等；

　　7：通信功能：标准RS485接口MODBUS-RTU规约
