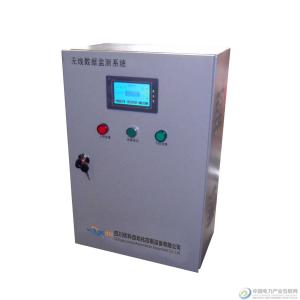

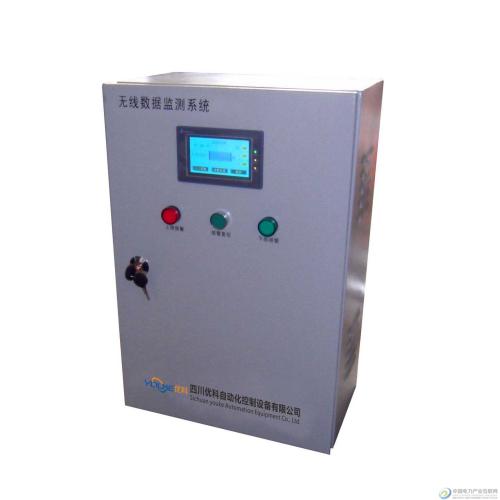

水电站WX100无线水位数据传输系统大坝无线水位监测仪监控系统

产品概述：

    WX100型水情无线遥测系统是用来测量水电站大坝、水库、前池、调压井等蓄水现场的水位数据和降雨量信息等数据。本机由数据采集传感器及发送机、接收机三大部分组成。传感器和发送机装在测量点，接收机装在控制室。传感器采集到的水位或雨量信息通过发送机发射天线传送到控制室接收机，接收机在程序控制下，将大坝水位和降雨量显示出来。

产品功能特点：

    ◆ 系统实用于数据的远距离传输，且特别实用于无法铺设线路的偏远山区。

    ◆ 现地遥测发送单元处和中控室接收中心可直观的显示当前精准的水位数据。

    ◆ 系统实时性强，可长期不间断地向中控室中心站发送数据，便于数据的及时更新。

    ◆ 考虑到本系统长期在山区运行，因此在所有设备上均配有高功率防雷模块，并且所有设备均采用防水性设计，能适应在恶劣的环境下长期运行。

    ◆ 系统采用全数字信号传输，完全解决模拟量线路传输带来的传输误差。

    ◆ 考虑到本系统长期在山区运行，因此在所有设备上均配有高功率防雷模块，并且所有设备均采用防水性设计，能适应在恶劣的环境下长期运行。

    ◆ 无线通讯方式具有无需布设电缆的优点，可以大大减少土建工程量，降低通信系统的基础投资规模。

    ◆ 可以对参数配置进行修改，可发送人工观测数据，并可本地显示测站状态、时间及水雨数据等

系统原理图:


系统组成：

    采集发送站点

    由功能部分、通讯部分、防雷部分、电源部分、其他部分组成；

    功能部分：由液位传感器、雨量传感器及水文遥测单元、显示器组成；

    通讯部分：无线数传装置、天线、通讯模块组成；

    防雷部分：信号避雷器，通讯避雷器，电源避雷器组成；

    电源部分：大功率开关电源，AC220V电源；

    其他部分：一体化显控箱组，安装支架，安装附件。

    中心站点

    由功能部分、通讯部分、防雷部分、电源部分、其他部分组成；

    功能部分：水文遥测单元及水位显示器组成；

    通讯部分：无线数传装置、天线、通讯模块、组成；

    防雷部分：信号避雷器，通讯避雷器，电源避雷器组成；

    电源部分：大功率开关电源，AC220V电源；

    其他部分：一体化显控箱组，安装支架，安装附件。

技术指标：

    ◆ 电    源： AC/DC220V±10%；直流 +12V（太阳能供电）

    ◆ 遥测距离： 三种方式：短波通讯：0～20km；GPRS和GSM通讯：无限远

    ◆ 测量范围： 水位  0～100m 可选

              降雨强度测量范围：0.1~6mm/min (在0.01～6mm/min雨强范围内)

    ◆ 数据显示： 可六位数字显示，显示现场海拔高程，符合水利水电行业的专业规定。

    ◆ 分辨率：   水位 0.01m；   雨量0.1mm；0.2mm；0.5mm；1mm

    ◆ 测量精度： 水位 <±0.05m；雨量计:≤±2%

    ◆ 模拟输出： 1～5V/4～20mA输出阻抗50Ω 绝对误差≤0.5%

    ◆ 控制输出： 上限、下限继电器输出，触点容量：220VAC/3A

    ◆ 环境温度： －25℃ ～ +55℃（仪器部分）；0℃ ～ 80℃（传感器）

    ◆ 相对湿度： 常温 90%

    ◆ 通讯方式：无线电台、GPRS、GSM短信。

    ◆ 兼容性：组网方便，可根据现场情况不同综合组网应用。
