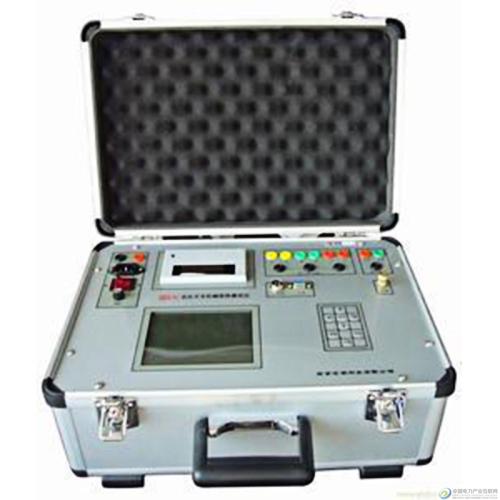

高压开关机械特性测试仪GKV-V型 | 万宝 | 当日出货 | ￥155.00/双 |
仪器直流 分+、合+、负 插座分别接入开关操动控制回路
1)分+ 接分闸控制回路2点处；
2)合+ 接合闸控制回路3点处；
3)负 接公共回路16点处 ·
如图所示为电磁操动机构（仪器不提供直流电磁合闸回路电源，其电源由其他大电流电源提供），弹簧、液压操动机构直接控制分、合闸操动。 · 对其他操动机构，无法保证其接线序号一致，请参考使用。 · 仪器直流 分+、合+、负 输出时，一般须接在辅助开关接点前（保护线圈和仪器），特殊情况亦可直接接分（合）线圈。
注意事项： · 内电源主动控制开关操动，须断开二次回路控制电源，避免两个电源冲突。再行连接上述分+、合+、负直流输出线。 · 外电源主动控制开关操动时，不须断开二次回路控制电源。电源选择置外，连接上述分+、合+、负 直流输出线外，还需连接外电源 +、 - 直流输入线。 · 交直流外同步时，不需连接外电源 +、 - 直流输入线，连接上述分+、合+、负线，此时由开关自行供电、操作。
3、内（外）直流电源控制开关操动与时间测试
1）内直流电源主控 · 连接分+、合+、负 直流输出线。 · 电源选择置内，调整所需操动电压值。 操动控制置程控时，在主机上设置必要参数后，按分合键设置分（合）操作方式，按操作键显示请稍候，自动送电采样。 操动控制置手动时，在主机上设置必要参数后，按分合键设置分（合）操作方式，按操作键显示请稍候后，再按手分（手合）按钮送电采样。
2)外直流电源通过仪器主控 · 连接分+、合+、负 直流输出线外，还需连接外电源 +、 - 直流输入线。 · 电源选择置外，电压表显示接入电压值。 A操动控制置程控时，在主机上设置必要参数后，按分合键设置分（合）操作方式，按操作键显示请稍候，自动送电采样。 B操动控制置手动时，按手分（手合）按钮送电采样。 如需测试数据，在主机上设置必要参数后，按分合键设置分（合）操作方式，按操作键显示请稍候后，再按手分（手合）按钮送电采样。
3)交（直）流倒采样（外同步方式） 开关自行电动操作，仪器只完成采样任务时；或交流操作机构，无法由仪器主动控制时，需要选择交（直）流倒采样（外同步方式）。 · 电源选择置外，不需连结外电源 +、 - 直流输入线，但须并接上述分+、合+、负 至分（合）闸控制回路。 · 操动控制置手动，在主机上设置必要参数后，按分合键设置分（合）操作方式，按操作键显示请稍候后，再由开关另行操作分（合）闸，开关动作后，仪器同步采样。
