ETCR2000+型接地电阻测试仪

一、概述：
    ETCR2000+是ETCR2000的改型产品，在ETCR2000原有的基础上，提高了钳口的抗污染能力，以及仪表的抗干扰能力并增加了测量数值记忆功能。它主要用于电力、电信、气象以及其它电气设备的接地电阻测量。
    ETCR2000+所采用的测量原理，在国外已成功应用多年。使用这种方法测量时，不用辅助电极，不存在布极误差。重复测试时，结果的一致性非常好。国家有关部门对ETCR2000+与传统电压电流法对比试验的结果说明，它完全可取代传统的接地电阻测试方法，准确地测量出接地电阻。在实际应用中，ETCR2000+钳形接地电阻仪在各行各业，各种不同的使用环境中得到了广大客户的认同。
    对比传统电压电流测试法，ETCR2000+钳形接地电阻仪优越性能表现如下：
1、操作简便
    用ETCR2000+只须将钳表的钳口钳绕被测接地线，即可从液晶屏上读出接地电阻值。而传统电压电流测试法必须将接地线从接地系统中分离，同时还要将电压极及电流极按规定的距离打入土壤中作为辅助电极才能进行测量。
2、测量准确
    传统电压电流测试法的准确度取决于辅助电极之间的位置，以及它们与接地体之间的相对位置。另外，电压极电流极与接地体之间的土壤电阻率的不均匀性都会影响测量结果。如果辅助电极的位置受到限制，不能符合计算值，则会带来所谓布极误差。对于同一个接地体，不同的辅助电极位置，可能会使测量结果有一定程度的分散性。从而影响测量的准确度。ETCR2000+所采用的测量原理，在国外已成功应用多年。不存在布极误差。只要客户在测量时，先对本产品附带的测试环进行测量，如果读数准确，那么之后所测量的接地电阻值就是准确的。
3、不受周围环境限制
    传统电压电流测试法因为要设置两个有相对位置要求的辅助电极，所以对周围环境是有要求的，否则会影响测量的准确度。而随着我国城市化的发展，有时被测接地体周围很难找到土壤，它们全被水泥所覆盖，何况还要找到满足相对位置要求的土壤，有时就更为困难。
    ETCR2000+钳形接地电阻仪就没有这些限制。只要进行一次开合钳口的操作，就可得到准确的接地电阻值。
4、在某些场合下，ETCR2000+能测量出用传统方法无法测量的接地故障
    例如，在多点接地系统中（如杆塔等，另外，有一些建筑物也是采用不止一个的接地体），其接地体的接地电阻虽然合格，但接地体到架空地线间的连接线有可能使用日久后接触电阻过大甚至断路。尽管其接地体的接地电阻符合要求，但接地系统是不合格的。
    对于这种情形用传统方法是测量不出的。用ETCR2000+则能正确测出，因为ETCR2000+测量的是接地体电阻和线路电阻的综合值。（见附录二 A小节）。
二、外形结构：

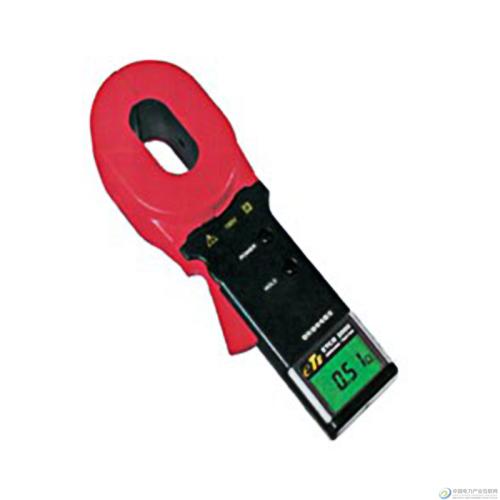

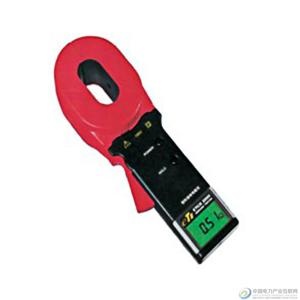

    仪表结构如下图：

其中：
    A、 为钳口，可张合。用于钳绕被测接地线。
    B、（POWER）为电源开关按钮，控制电源的接通及断开。在开机的状态下，如果按下POWER按钮约3秒钟再松开，则进入记忆数据状态。
    C、（HOLD）为保持按钮，按此钮可保持仪表的读数，再按一次则脱离HOLD状态。在开机的状态下，如果按下HOLD按钮约3秒钟再松开，则进入读数据状态。
    D、为液晶显示屏，用于显示测量结果以及其它功能符号。
    E、为钳柄，可控制钳口的张合。
