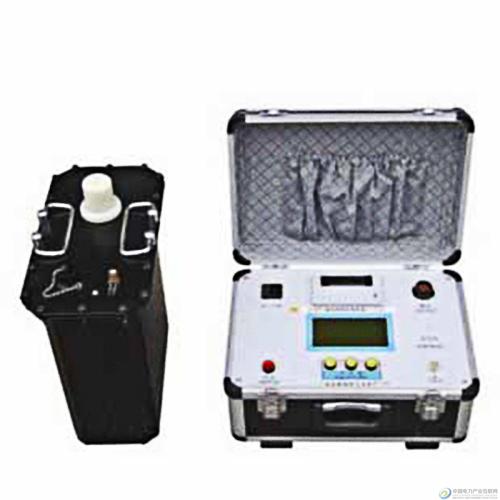

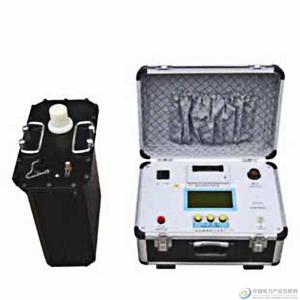

BYCGF超低频高压发生器/超低频高压试验变压器 | 宝应苏旭 | 当日出货 | ￥155.00/双 |
一、BYCGF超低频高压试验变压器简述：
BYCGF超低频高压试验变压器接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印机输出试验报告。
BYCGF超低频高压试验变压器设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。
BYCGF超低频高压试验变压器均能克服这样一些不足之处，另外，还有如下特点需要特别说明：
★ 电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确。
★ 过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０毫秒。
★ 过流保护：设计为高低压双重保护，高压侧可按设定值进行精
确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于２０毫秒。
★ 高压输出保护电阻设计在升压体内，所以外面不需另接保护
阻。
★ 超低频耐压试验装置由于采用了高低压闭环负反馈控制电路，所以输出无容升效
应。
★特别适用于绝缘等值电容较大的电气设备（例如：电力电缆、电力电容器、大中型发电机和电动机等）耐压试验，符合国家新颁布电力行业标准《超低频高压发生器通用技术条件DL/T849.4-2004》要求。
二、BYCGF超低频高压试验变压器技术参数
１．输出额定电压：参见表1
２．输出频率：0.1Hz、0.05Hz、0.02Hz
３．带载能力：参见表1
0.1 Hz 最大１.1µF
0.05 Hz 最大２.2µF
0.02 Hz 最大5.5µF
４．测量精度：３%
５．电压正，负峰值误差：≤３％
６．电压波形失真度：≤５％
７．使用条件：户内、户外；温度：-10℃∽+40℃；
湿度：≤85％RH
８．电源：交流50 Hz，220V±5%
输出高压峰值不稳定度：≤1%
9. 输出电压频率不稳定度：≤3%
10.电压波形畸变率：＜5%
11.使用条件：温度 －100C～＋400C 湿度 ≤85%RH
12.体积YGDP-30/1.1型 320×170×300（mm3）
13.BYCGF超低频高压试验变压器主要技术参数如下表一
|
型 号 |
峰值电压 |
测量范围 |
重 量 |
用 途 |
|
XEDCP-30/1.1 |
30kV |
0.1Hz时≤1.1μF |
控制器：4kg |
10kV及以下电压电缆、电机等 |
|
0.05Hz时≤2.2μF |
||||
|
0.02Hz时≤5.5μF |
||||
|
XEDCP-40/1.1 |
40kV |
0.1Hz时≤1.1μF |
控制器：5kg |
13.8kV及以下电压电缆、发电机等 |
|
0.05Hz时≤2.2μF |
||||
|
0.02Hz时≤5.5μF |
||||
|
XEDCP-50/1.1 |
50kV |
0.1Hz时≤1.1μF |
控制器：6kg |
15.75kV及以下电压电缆、发电机等 |
|
0.05Hz时≤2.2μF |
||||
|
0.02Hz时≤5.5μF |
||||
|
XEDCP-60/1.1 |
60kV |
0.1Hz时≤1.1μF |
控制器：6kg |
18kV及以下电压电缆、发电机等 |
|
0.05Hz时≤2.2μF |
||||
|
0.02Hz时≤5.5μF |
||||
|
XEDCP-80/0.5 |
80kV |
0.1Hz时≤0.5μF |
控制器：7kg |
35kV及以下电压电缆、发电机等 |
|
0.05Hz时≤1.0μF |
||||
|
0.02Hz时≤2.5μF |
