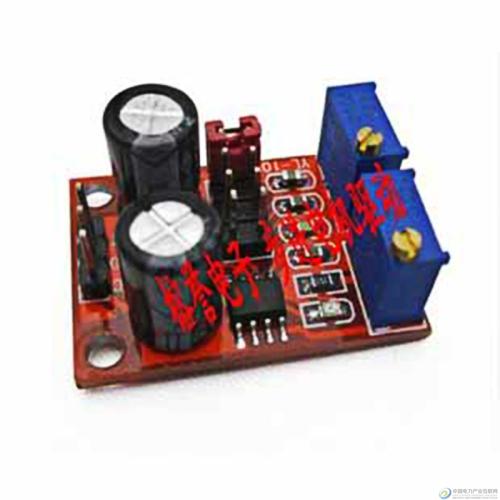

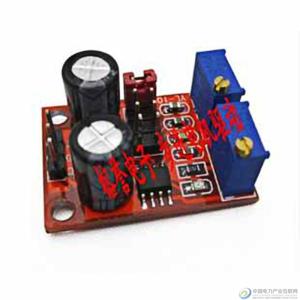

NE555脉冲频率占空比可调模块方波矩形波信号发生器 步进电机驱动

  • 价  格:
    ¥7.00
  • 品  牌:
    其他
  • 评  分:
    (5.0分)
  • 服  务:
    由 中国电力产业互联网 发货并提供售后服务。售前咨询电话:400-019-1119
  • 支付方式:
    货到付款 网上支付 银行转账
订货号 产品名称 品牌 预计出货日 现价 数量
对比
SN_923D13874C21
NE555脉冲频率占空比可调模块方波矩形波信号发生器 步进电机驱动 其他 当日出货 ¥155.00/双
  • 买了该产品的还买了
产品描述

一、本模块适用范围:
1.用作方波信号发生器,产生方波信号供实验开发使用。
2.用来产生驱动步进电机驱动器的方波信号。
3.产生可调脉冲供MCU使用。
4.产生可调脉冲,控制相关的电路。
二、简要说明:
1、尺寸:3.1CM*2.2CM
1、主要芯片:NE555;
2、输入电压:5V-15VDC。5V供电时,输出电流可以在15MA左右;12V供电时,输出电流可以在35MA左右;

3、输入电流:≥100MA
4、输出幅度:4.2V V-PP至11.4V V-PP.(根据输入电压不同,输出幅度会不一样)
5、最大输出电流:≥15MA(5V供电,V-PP大于50%时),≥35MA(12V供电,V-PP大于50%时)


三 优势特点:
1、输出带LED指示,有没有输出直接明了(低电平时LED量,高电平LED灭,频率比较低时LED闪烁);
2、输出频率范围档次可选,使输出频率更连续可调;
低频档:1Hz~50Hz
中频档:50Hz~1kHz
中高频档:1KHz~10kHz
高频档:10kHz~200kHz

3、输出占空比可以微调,占空比和频率不是分别可调的,调占空比会改变频率;



4、输出频率可调;
周期T=0.7(RA+2RB)C

RA、RB为0-10K可调;

低频档时C=0.001UF;
中频档时C=0.1UF;
中高频档C=1UF;
高频档时C=100UF,因此波形的频率买家可以自己计算。
