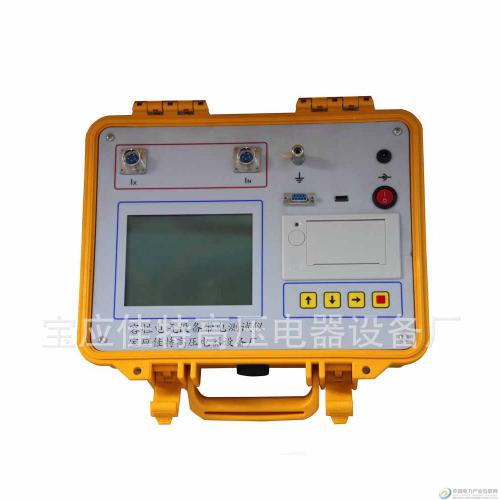

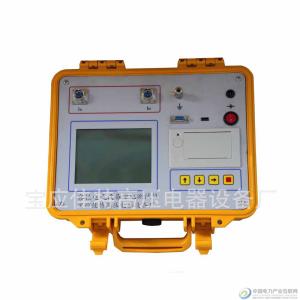

容性电气设备带电测试仪/氧化锌避雷器阻性电流参数的测试

产品特点

1.具备多种测试功能，既可对电容型设备的介质损耗和电容量进行在线或停电测量，又能用于氧化锌避雷器阻性电流参数的测试。

2.内置两个高精度穿芯电流传感器(或开口式高精度电流钳)，并采用异频自校技术对传感器精度动态校验，可准确检测70μA～700mA范围内的电流信号，并能通过串接电阻的方式实现电压信号测量。

3.电流传感器采用穿芯结构，输入阻抗为0，可耐受10A工频电流的作用以及10kA雷电流的冲击，满足在线检测的使用条件。

4.提供两种介质损耗在线检测方式，既可测量两个同相电容型设备的介质损耗差值和电容量比值，又可用PT二次侧电压作基准信号，对设备的电容量及介质损耗的绝对值进行测量。

5.完善的电磁屏蔽措施和先进的数字处理技术，介质损耗测试结果不受谐波干扰及脉冲干扰的影响，具有高达±0.05%的绝对检测精度。

6.针对避雷器检测提供两种阻性电流检测方式，容性电流的补偿信号既可使用PT二次侧电压，又可使用同相电容型设备的泄漏电流，能够准确测量MOA的全电流、容性电流、阻性电流及其基波与三次谐波分量等多种参数。

7.采用先进的数字化处理技术，实现避雷器容性电流的全补偿，有效降低了MOA端电压谐波分量对阻性电流峰值测试结果的影响。

8.具有相间干扰自动补偿功能，对电场分布较为规则的“一”字形排列避雷器，可正确测得两个边相的阻性电流及其基波分量的峰值。

9.完善的自我校验功能和高稳定度的电流传感器，确保测试结果准确可靠，并可按照常规介损电桥的校验规程进行定期校验。

技术指标

1.整机结构参数

①外形尺寸：重量为8kg；

②显示方式：大屏幕液晶显示器，适合户外使用；

③工作电源：充电电池；

④环境温度：-25～45℃；

技术指标

电流测量：测量范围 Ix=70μA～700mA   In=70μA～700mA

           测量精度±（0.5%+1字）

电压测量：测量范围 Vn=3V～300V

           测量精度±（0.5%+1字）

介质损耗：测量范围 Tanδ=－200%～200%

           测量精度±（读数×1%＋0.00040）

电容比值：测量范围Cx:Cn=1:1000～1000:1

          测量精度±（1%C +1字）

电容量：   测量范围 Cx=10pF～0.3μF

         测量精度±（读数×1%＋1pF）

显示方式：大屏幕液晶显示器

充电电源:AC 220V ,50±1Hz

环境温度：-20℃～40℃

相对湿度：当温度为25℃时不大于90%(无凝露)

通讯：USB

工作电源：交直流两用；内置超大容量高性能锂电池，充足后可连续工作8小时以上，交流：AC110-240V，50-60HZ

标定周期：一年一次

充电时间：10～12小时
