10KV无线核相仪 10KV高压核相仪 10KV核相仪

规 格 技 术

1、室内校验方式

a、取出射器X和发射器Y连接输出杆（内置发射天线），通过仪器提供的测试线一端两个小夹子分别联接发射器X和发射器弯钩上。一头插入220V电源后（因为220V一相火线，改成双火线，电压低）、打开接收器电源开关。出现波形后可认为仪器正常.

2、现场使用

a.使用前必须遵守《电力安全工具预防性试验规程》工作要求。

b.将发射器X和发射器Y分别连接绝缘杆（绝缘杆伸出长度根据电压使用）

c.打开接收器电源开关，接收器自动跟踪显示X、Y相的波形曲线。显示X、Y相之间相位差。（≤±20度为同相，>20度为异相）并显示同相或不同相。

一、技术参数及部件功能说明

1. 技术参数

使用范围：10V～110kV

试品状态：线路或设备带电部分

离地高度：小于20米

发射器之间最大距离：小于30米

2.发射器

 外型尺寸：Φ40×110   电源电池（钮扣AG13×5个）

3、接受器

外型尺寸：78×170×35  电源电池（8.4V镍氢充电电池）

4、绝缘杆  2根（伸缩杆）    适用范围：10V~110kV

绝缘杆由环氧树脂构成，长度每根3.2米（每根由5节组成），绝缘杆指定专业厂家生产，试验电压符合国际电工委员会IEC60855和国际GB113398-92《带电作业用绝缘杆通用技术条件》。

 绝缘杆工频耐压试验参考表

电压等级     绝缘杆有效绝缘长度      1分钟工频耐压

10kV及以下        700mm（顶节内置天线）  45kV

35kV               900mm                  95kV

110kV             2300mm                 220kV

绝缘杆应定期进行工频耐压试验，并且进行外观检查，应无划痕、断裂，等异样。存放于干燥通风处。

二、使用说明

1、自检

a.使用之前取出发射器X和发射器Y，将自检线一端接入220V电源，另一端分别连接发射器X和发射器Y的挂勾。

b.打开接收器，显示起始波形后即可。

2.现场使用

a.使用前必须遵守《电力安全工具预防性试验规程》工作要求。

b.将发射器X和发射器Y分别连接绝缘杆。根据电压自选长度。挂到高压相线上。

c.打开接收器电源开关，即可显示测试结果。

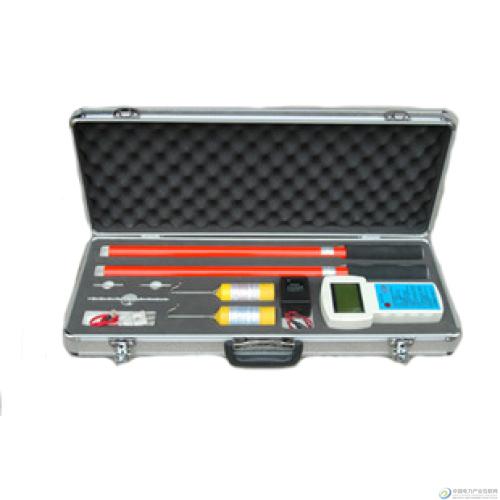

三、产品成套性

发射器X       1只            发射器Y       1只

接收器         1只            充电器         1只

测试线         1根            包装箱         1只

四、注意事项

1、现场操作必须遵守《电力安全工具预试规程》工作要求

2、使用过程中避免同时使用无线电发射装置（对讲机等），以免干扰接收器。
