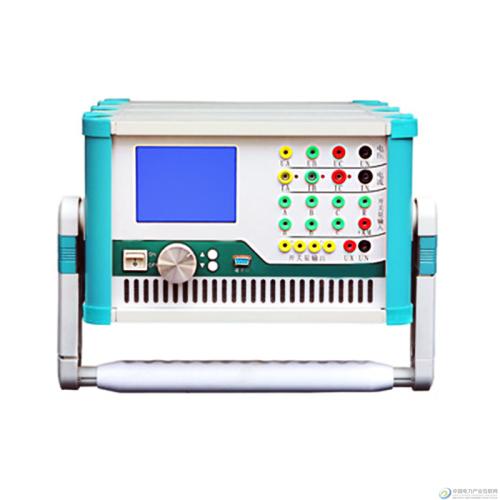

继电器综合试验装置、三相微机继电保护测试仪

微机继电保护测试装置是在参照电力部颁发的《微机型继电保护试验装置技术条件(讨论稿)》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分 使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。它采用单机独立运行，亦可联接笔记本电脑运行的先进结构。主机内置新一代高速数 字信号处理器微机、真16位DAC模块、新型模块式高保真大功率功放，自带大屏幕液晶显示器以及灵活方便的旋转鼠标控制器。单机独立操作即已具有很强的功 能，可进行大多数试验，联接电脑运行则具有更强大的操作功能。体积小、精度高。既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作 简便、可靠性高等优点，性能价格比高。是继保工作者得心应手的好工具。

1、智能型主机，主机采用高速高性能数字信号处理器    运算速度快，传输频带宽，对基波可产生每周波360点的高密度拟合正弦波。这是目前同类输出方 式中的最高水平。由于点数多，波形的保真度极高，失真极小，特别是在谐波输出时，即使对６次谐波、300Hz也可以达到每周波60点的高密度。
2、单机独立运行    装置由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全套中文显示。可完成现场大多数试验检定工作，可对各种继电器（如电 流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等）及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进 行整组试验。
3、联接电脑运行    通过windows 98平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。
4、16位DAC芯片    16位高分辨率确保拟合波形精度高，线性度好。小信号输出亦保证极小失真。
5、大屏幕LCD显示屏    本机采用320×240点阵大屏幕高分辨率图形液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。
6、“傻瓜式”操作    采用先进的控制器“旋转鼠标”，大大简化了操作部分的结构，操作简便、快捷，容易掌握。
7、新型高保真功放    输出级采用新型大功率模块式高保真功放部件，既可作电流输出也可作电压输出，输出功率大，每相电压可输出高达AC100V，电流三并输出高达AC120A。精度好，可靠性高。
8、电流、电压直接输出    相电压、相电流采用直流型功放输出方式，可直接输出交流电压、交流电流、直流电压、直流电流，并可变角度、变频率，可叠加０－６次谐波。
9、自我保护    采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。
10、接点丰富    具有７个接点输入和２个空接点输出。输入接点为空接点和０－250V电位接点兼容方式，可智能自动识别。
11 、主机一体化单机箱结构    只用交流220V电源，开机即可工作。体积小，重量轻，易携带，流动试验方便。
12 性价比高    属于跨专业联合设计产品，综合了多专业的先进科技成果。兼具大型测试仪的性能，和小型测试仪的价位，具有很高的性能价格比。
