直流电源工作特性测试仪IBCE-8600

直流电源工作特性测试仪IBCE-8600

一、直流电源工作特性测试仪设备制式

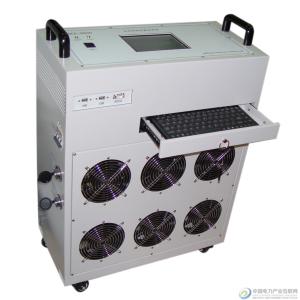

设备采用便携一体式设计，输入调、输出负载、测试主机、工控电脑等部件，一台设备实现整个测试功能，且体积小外观美观、大方，便于搬运。

二、直流电源工作特性测试仪适用于各类充电机电气性能测试。

三、直流电源工作特性测试仪设备基本功能

1、以工控计算机作为设备的操作单元，功能丰富，界面直观，操作简单，250G大容 量高速硬盘，数据存储容量大

2、直流电源工作特性测试仪设备的操作系统为：Windows XP操作系统，1G DDR 内存，8.0寸触摸式彩色液晶屏，全中文图形操作界面，操作简单方便。

3、带有鼠标、键盘、触摸屏，操作简单，功能强大。

4、参数测试部分采用采样频率为150M高速采集卡，带有20余种自动测量功能和PASS/FAIL Check 功能,处理速度快，精度高、抗干扰能力强。

5、直流电源工作特性测试仪带有手动和自动测试模式，自动模式可以根据编好的程序自动进行多点测试

6、直流电源工作特性测试仪可以设定多个测试流程，流程包括：充电机输入电压点、充电机输出电压点、充电机输出电流点、测试负载电流点

7、在自动测试模式下，根据用户选择的流程自动进行测试

8、交流自动调压能根据测试要求调整充电机的电网输入电压，电压在85%-115%连续可调，自动恒压。

9、直流电源工作特性测试仪测试线接口：交流输入输出 、直流输出 都使用接线牌，测试线后端安装专用快速接头。

10、测试完成自动生成WORD格式的测试报告，并可以直接通过U盘存储。

11、直流电源工作特性测试仪带有RS-232接口实现远程控制，多个USB数据存储接口。

12、配备装用PC机版本分析管理软件，可以对设备进行控制、 显示各项数据和波形图、自动生成、存储、编辑打印测试报告

四、直流电源工作特性测试仪使用环境

    工作电源：220V±10%/50Hz

海拔高度：不小于1000 m

环境温度：-10℃～40℃

相对湿度：不小于80%

五、直流电源工作特性测试仪基本参数

六、直流电源工作特性测试仪设备技术性能和参数

1、稳压精度的测量：

    充电装置在稳压状态下，直流输出电压设定在规定的整定范围内任一点，交流输入电压在（85%-115%）额定值内变化，调整负载电流为0-100％额定值，直流电源工作特性测试仪分别测量其充电装置的输出电压。找出上述变化范围内充电装置输出电压的极限值。

2、稳流精度的测量：

充电装置在恒流充电状态下，充电电流设定在规定的整定范围内任一点，交流输入电压在（85%-115%)额定值内变化，调整充电电压在规定的变化范围内变化，直流电源工作特性测试仪分别测量充电电流，找出上述变化范围内充电电流的极限值。

3、纹波系数试验：

充电装置在稳压状态下，直流输出电压设定在规定的整定范围内，交流输入电压在

(85%-115%）额定值内变化，调整负载电流为0-100%额定值，直流电源工作特性测试仪分别测量充电装置的输出电压、输出电压的交流分量峰一峰值Upp和交流分量有效值。

4、充电电流整定误差试验：

充电装置在恒流充电状态下，充电电流设定在表2规定的整定范围内，交流输入电压为额定值，调整充电电压在规定的变化范围内的中间值，直流电源工作特性测试仪分别测量充电电流值IZ。

5、电压整定误差试验：

    充电装置在稳压状态下，直流输出电压设定在规定的整定范围内，交流输入电压为额定值，调整负载电流为50％额定值，直流电源工作特性测试仪分别测量其充电装置的输出电压UZ。

6、限压特性试验：

充电装置在恒流充电状态下运行，调整负载电阻，使直流输出电压增加，当输出电压超过限压整定值时，应能自动限制输出直流电压的增加。

7、限流特性试验：

  充电装置在稳压状态下运行，调整负载电阻，使输出电流逐渐上升而超过限流整定值，充电装置将自动限制直流输出电流。当输出电流减小到限制电流以下时，能自动恢复工作。

8、效率和功率因数试验：

  交流输入电压为额定电压，在稳压充电状态，直流输出为额定电流（电阻性负载）、直流输出电压为电压调节范围上限值，测量交流输入有功功率P、直流输出的电流值和电压值U。
