| 订货号 | 产品名称 | 品牌 | 预计出货日 | 现价 | 数量 |
|---|---|---|---|---|---|
对比 SN_2C1EF8C6D22D |

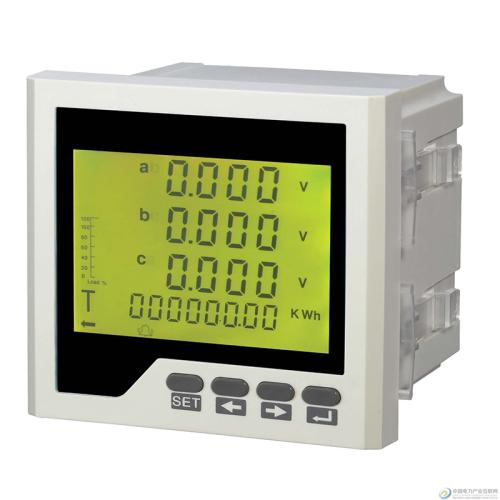

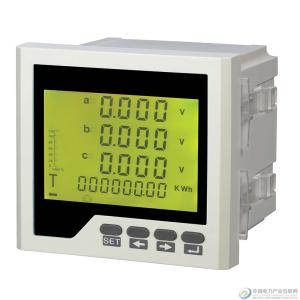

多功能电力仪表 数显三相电流表 多功能数字电压电流 | 其他 | 当日出货 | ￥155.00/双 |
一、产品简介
1.引用标准
引用国家标准：
DL/T 614-1997多功能电能表
GB/T 17883-1999 0.2S级和0.5S级静止式交流有功电度表
GB/T 17882-1999 2级和3级静止式交流无功电度表
GB/T13850-1998交流电量转换为模拟量或者数字信号的电测量变送器
相应国际标准：
IEC 62053-22:2003电量测量设备(交流)-特殊要求-第22部分:静态电度表(0.2S和0.5S级)
IEC 62053-23:2003电量测量设备(交流)-特殊要求-第23部分:静态无功表(2S和3S级)
IEC 61010-1:2001测量、控制以及实验室用电气设备的安全要求-第1部分:一般要求
IEC 61000-2-11电磁兼容性(EMC)-第2-11部分
IEC 60068-2-30环境测试-第2-30部分
2.产品概述
CHTK系列多功能网络电力仪表采用最现代的微处理器和数字信号处理技术，可测量电网中的三相电压、电流、功率、电网频率等常用电力参数，同时还具有电能累计、电能脉冲、越限报警、开关量输入输出、模拟量变送输出与网络通信等功能。采用大屏幕、高清晰的液晶显示，具有友好的人机操作界面。
Z系列多功能网络电力仪表具有极高的性价比，可以直接取代常规测量指示仪表、电能计量表、多功能网络电力仪表以及相关的辅助单元。作为一种先进的智能化、数字化的电网前端采集元件，该仪表可以应用于各种控制系统，能源管理系统，变电站自动化，配电网自动化，小区电力监控，工业自动化，智能建筑，智能配电盘，开头柜中，具有安装方便，接线简单，维护方便，工程量小，现场可编程输入参数的特点。能够完成业界不同PLC，工业控制计算机通信软件的组网。
二、产品主要功能
|
实时测量 |
能量 |
|
相电压：Ua，Ub，Uc 线电压：Uab，Ubc，Uca 电流：Ia，Ib，Ic 有功功率:各分相有功功率与合相有功功率 无功功率:各分相无功功率与合相无功功率 视在功率:各分相视在功率与合相视在功率 功率因数:各分相功率因数与合相功率因数 电网频率 |
四象限有功电能 四象限无功电能 2路电能脉冲 |
|
通讯 |
|
|
RS-485通讯接口 MODBUS-RTU通讯协议 |
|
|
远程控制 |
模拟量 |
|
4路开关量输入（干结点） 4路开关量输出 |
4路模拟量输出（4～20mA/0～～20mA) |
二、技术参数
|
性 能 |
参 数 |
|||
|
输
入
测
量
显
示 |
网络 |
|
三相三线、三相四线 |
|
|
电压 |
额定值 |
|
AC 100V、400V（订货时请说明） |
|
|
过负荷 |
|
持续：1.2倍 瞬时：10倍/10s |
||
|
功耗 |
|
<1VA(每相) |
||
|
阻抗 |
|
≥500kΩ |
||
|
精度 |
|
RMS测量，精度等级0.5 |
||
|
电流 |
额定值 |
|
AC 1A、5A(订货时请说明) |
|
|
过负荷 |
|
持续：1.2倍 瞬时：10倍/10s |
||
|
功耗 |
|
<0.4VA(每相) |
||
|
阻抗 |
|
<2mΩ |
||
|
精度 |
|
RMS测量，精度等级0.5 |
||
|
频率 |
|
40～60Hz，精度0.1Hz |
||
|
功率 |
|
有功、无功、视在功率，精度0.5级 |
||
|
电能 |
|
四象限计量，有功精度0.5级，无功精度1级 |
||
|
显示 |
|
可编程、切换、循环（LCD）显示 |
||
|
电源 |
工作范围 |
|
AC/DC 85～270V |
|
|
功耗 |
|
≤5VA |
||
|
输出 |
数字接口 |
|
RS-485、MODBUS-RTU协议 |
|
|
脉冲输出 |
|
2路电能脉冲输出，光耦隔离 |
||
|
开关量输入 |
|
4路开关量输入，干接点方式(可选) |
||
|
开关量输出 |
|
4路开关量输出，继电器(可选) |
||
|
模拟量输出 |
|
4路模拟量输出，4～20mA/0～20mA(可选) |
||
|
环境 |
工作环境 |
|
-10～55℃ |
|
|
储存环境 |
|
-20～75℃ |
||
|
安全 |
耐压 |
|
输入/电源>2kV，输入/输出>2kV，电源/输出>1kV |
|
|
绝缘 |
|
输入、输出、电源对机壳>5MΩ |
||
