精度高全面检测扭矩功率电流效率三相电机性能测试系统

三相电机性能测试系统概述

测功机是测量直流无刷电机扭矩、转速、轴功率的测量设备；三相交流电参数是测量交流电机输入三相电压、三相电流、输入功率、功率因数、频率设备。结合系统测试软件实现效率曲线的测量与分析。

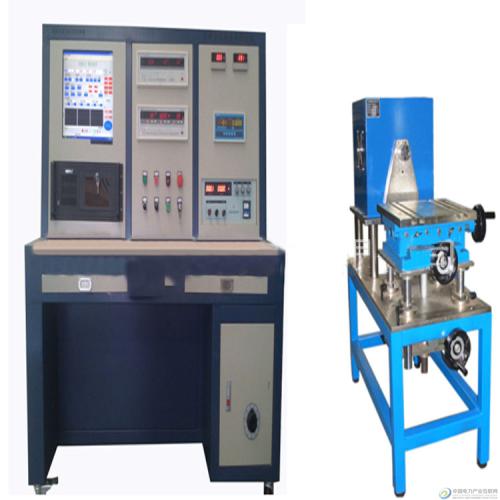

电机性能测试系统其测试系统由测功机、控制器和输入电参数仪组成，它可以任意改变电机的负载，直接测量出电机的空载、负载及堵转状态下电机的输入电压、电流、功率、频率、功率因数及输出转距、转速、输出功率及效率。

1、同时检测输入三相电压、三相电流、三相功率、功率因素、输出转矩、转速、输出功率；实测数据实时刷新，确保数据的同步性，更加真实的放映电机的性能。

2、配有串行RS232及打印接口，测试数据以EXCELL文档形式保存形成数据报表。曲线以图片格式展现。

3、可分手动/自动测试，测试时间自动设定；自动测试是在测试软件界面设置加载量与加载速度。

4、可自动绘制电机特性曲线；可以形成T-N曲线。

5、具有速度反馈控制、转矩补偿控制及定转矩，定转速功能，能测电机不稳定区域的特性。

6、电机夹装台三维可调节，便于安装电机。

三相交流电机性能测试系统适用电机类型

用于交流电机的性能测试，尤其适合于测试各种电机的动态特性曲线。如三相交流异步电机、三相同步电机、直流无刷电机、永磁同步电机等

电机性能测试软件功能介绍：

1、测试项目：

（1）空载、负载、堵转测试时对电流、转矩、转速、输出功率进行安全值的设定，可实现自动推出限制。

（2）自动加载与手动加载测试：

A 负载测试加载速度可调：根据实际需要自行调节。

B 测试加载增量可调:可对初始加载量和增量进行设定。

（4）定点测试：可对电流、转矩、转速、功率进行测试。可定一个点不卸载；定多个点卸载。定点个数最多可以定5个点。定点数据可以设定。

（5）耐久测试：测试步骤1 2 3 4 5；运行方式：空载、转矩、输入功率、输出功率、不测可随意设定；每个项目下的耐久值和误差值可随意设定；测试时间也可以随意设定。

2、铭牌参数：电机型号、额定功率、额定电压、额定转速、客户名称、客户档案、测试人员、测试日期。参数作为报表帮助客户整理和分析数据。

3、曲线坐标：

（1）两种模式，七条坐标曲线。

（2）两种模式：转速模式、转矩模式。两种模式只是对数据分析的方式。

（3）七条曲线：电压、电流、转速、转矩、输入功率、输出功率、效率。每条曲线的最大值和颜色代表的曲线可随意设定，方便分析数据。

4、电机参数的存储和调用：每一种电机的参数设定好以后可以存储，以便下次使用和调用不需要重新去设定。

5、测试界面：测试界面可以实时显示测试的瞬时值（电压、电流、转速、转矩、输入功率、输出功率、效率），并可以间按一定的时间（随意设定）采集数据。同时在测试过程中曲线自动绘制。更好的监控测试的过程。

6、报表分析：

（1）整个测试过程的曲线图（电压、电流、转速、转矩、输入功率、输出功率、效率）

（2）铭牌参数值

（3）关键点电机性能分析

空载点：电流值和转速值

最大转矩点：转矩值、转速值、电流值、输出功率值、效率值

最大输出功率点：转矩值、转速值、电流值、输出功率值、效率值

最高效率值：转矩值、转速值、电流值、输出功率值、效率值
