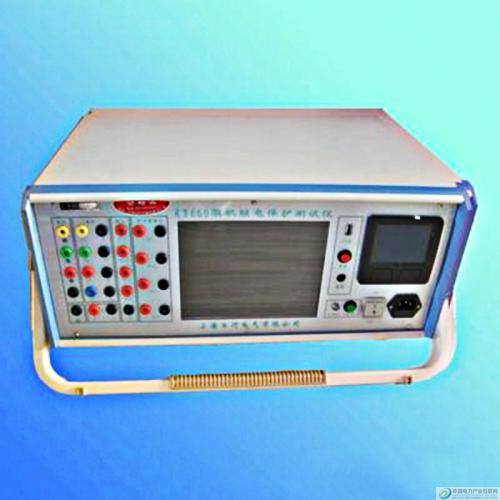

三相继保校验台|继电保护试验仪 | 其他 | 当日出货 | ￥155.00/双 |
三相继保校验台|继电保护试验仪，三相继保试验台--上海日行电气有限公司专业打造！！
近来我们根据实际使用情况和用户反映对三相继保校验台仪进行了改进，推型继电保护校验仪，该仪器增加了直流电流测量、独立调三相继保校验台节电流输出、重合闸继电器的测试，三相继保校验台重合闸放电回路、充电时间显示、工作数据锁定等功能，并通过了西北电力试验研究院的测试，其各项性能和指标均达到国家规定。使YM942型继电保护校验仪迈向国内的先进行列。
型机的扩展型、在原有功能的基础上提高了输出功率，将原来的输出功率为800W提高到1500W，短期输出功率最大可达4500W，输出电流原来的100A提高到150A，短期输出可达200A，为满足集成电路等电器的校验增加了一路直流电压输出，即可同时有两路直流电压输出，可满足目前国内35kv以下高压系统的综合保护试验，高压电机、变压器保护系统的试验和调试，特别适用于工矿企业使用。
继电保护校验仪采用目前国际先进的微处理机技术进行控制，配以高精度测量装置，具有性能稳定可靠，精度高，体积小，重量轻操作简便等一系列优点，它完全可与国外同类产品相媲美，完全可替代传统的多种组合仪器和设备。
三相继保校验台测量原理
校验仪的测量框图 见图1
本仪器对各种继电器的测量方案是根据目前国内所流行的方法，对其进行优化组合，并利用微电脑加以控制，使之用单台校验仪器通过开关选择可用于交直流300V以下，200A以下的多种继电器的校验和整定。
测试和校验是由电压或电流发生器产生测试所需的电压或电流加至被测设备上，使其产生动作，此时由测量端头即可测出动作时刻的电压、电流值或动作时间值，并经微电脑处理送至显示窗进行显示。对不同的继电器可由键盘选择不同的测试方法，以得到该继电器的各项参数。
三相继保校验台操作界面及功能
面板排列如图2：
电压、电流表显示窗
电秒表、功能状态显示窗
电压、电流测量转换开关
电源开关
电流、电压调节器
I/U 动作电压、动作电流、返回电压、返回电流测量键
DT 断电延时动作时间测量键
IT/UT 通电延时动作时间测量键
DH 重合闸继电器充电启动键
BT 冲击试验键/重合闸信号启动键/软件标志
STOP 重合闸放电键
MAN 人工信号键
RES 返回键
电压表、电流表工作状态显示器
三相继保校验台Va Vb电压测量选择
