GNU80彩屏高精度数字超声波探伤仪 探伤机

产品名称：数字超声波探伤仪

产品型号：GNU80

产品说明

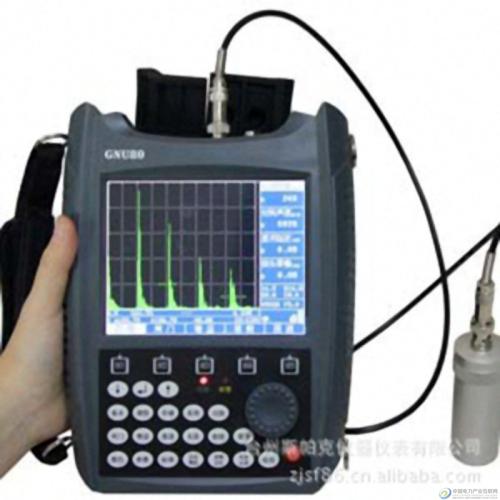

GNU80数字超声波探伤仪简介

     GNU80数字超声波探伤仪是一款便携式智能增强型数字化超声波探伤仪。它能够快速、便捷、无损伤、精确地进行工件内部多种缺陷(裂纹、夹杂、疏松、气孔等)的检测。

     可靠性高，稳定性好，可全面、客观地采集和存储数据，并对采集到的数据进行实时处理或后处理，对信号进行时域、频域或图像分析，减少了人为因素的影响，提高了检索的可靠性和稳定性，真正实现铸件、锻件、板材、焊缝检测全无忧!

     广泛应用在航空航天、石油化工、冶金电力、铁路交通、锅炉压力容器、钢结构、机械加工等领域！

功能特点

• 100个独立探伤通道，可自由设置和存储多种探伤工艺和标准，现场探伤无需携带试块，工作效率高；
• 方波脉冲发生器：幅值和脉宽可调，适用于探测不同材料，不同深度工件的缺陷；
• 具备A扫和B扫两种扫描方式；
• DAC焊缝曲线，DGS（AVG）曲线适用于锻件等工件的探伤；内置国内外所有标准。
• 具备闸门内峰值自动捕捉功能；并设计有快捷按键和数码飞梭旋轮。
• 拥有直探头、斜探头自动校准功能，使用简单方便；
• 曲面修正功能根据曲面的直径自动修正缺陷位置的检测结果。
• 超高亮显示屏，强光，弱光环境，阳光下可清晰显示；
• 可根据环境选择背景色和波形颜色，液晶亮度可自由设定。
• 全中文触摸式键盘，操作过程全中文提示；操作简单易学。
• 人机对话式界面，操作教学提示功能，主菜单，子菜单在同一窗口显示；操作简单方便。
• 可将波形和通道参数直接存储到U盘中，也可将已存储在探伤仪内的数据一次倒入U盘中，
• 然后通过上位机软件对波形和数据进行处理；
• 可连接打印机，打印探伤报告和探伤波形；
• 大容量锂电池，低功耗设计，可连续工作20个小时以上。电池可脱机独立充电。
• 数字真彩色液晶显示 TFT显示，16套彩屏方案任意更换。
• 操作简单方便，人机对话式界面，操作教学提示功能。
• 探伤录像时长达1.5小时存储，删除，回放，上传功能。
• A扫描、厚度B扫描和颜色B扫描
• 频谱分析功能 FFT
• 焊缝图示，裂纹测深，孔径计算，曲面修正，回波包络，回波编码
• IP56防水防油污设计，探头接口防护 ，柔性探头线可达万小时使用不损坏。
• 双电双充配置，支架和背包皮套携带使用方便。

技术参数

• 扫描范围（mm）：0～9999mm(钢纵波)
• 声速范围：400～20000m/s
• 增益范围：0dB～110dB
• 显示延迟：-20µs～+3400µs
• 探头零偏：0µs～99.99µs
• 工作频率：0.2～20MHz
• 电噪声水平：≤10％
• 探头阻尼：100Ω、150Ω、200Ω、500Ω
• 重复频率：10～1000Hz 10～2000Hz
• 灵敏度余量：＞62dB（深200mm，Ф2平底孔）
• 分 辨 力：＞40dB（5P14）
• 线性抑制：0～80%（数字抑制）
• 垂直线性误差：≤3%
• 水平线性误差：≤0.1%
• 动态范围：≥32dB
• 脉冲类型：方波
• 脉冲强度：多级可调
• 脉冲宽度：自动匹配/ 50～1000ns
• 环境温度：-10℃～﹢50℃
• 环境湿度：20%～95％ RH
• 工作时间：≥ 20 hours
• 电源电压：DC:7.2V; AC:220V
• 尺寸：220×175×59（mm）
• 重量：1.3 kg 含电池

标配

• GNU80数字超声波探伤仪主机
• 直探头2.5MHzø20
• 斜探头5MHz 13×13K2
• 探头连接电缆
• 3A/9V电源适配器
• 锂电池组
• 真皮背包
• 耦合剂
• 中文说明书

选配件

• • 通讯软件-探伤报告分析
  • 电脑连接线缆
  • 超声波探伤仪探头
  • 超声波探伤仪试块
  • 时代超声波探伤仪选型表
