产品描述

概述

变电站电器设备交流耐压谐振装置，该系列耐压装置主要针对220KV及以下变电站一次电气设备交流耐压试验设计制造。可按规程要求满足变压器、GIS系统、SF6开关、电缆、套管等容性设备交流耐压试验。既可满足高电压、小电流的设备试验条件要求，又可满足低电压、大电流的设备试验条件要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备。

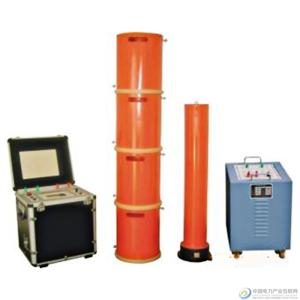

交流耐压谐振装置主要由变频控制电源、激励变压器、电抗器、电容分压器组成。其中变频控制电源采用进口专用的SPWM数字式波形发生芯片，频率分辨率为16位，在20～300Hz时频率细度可达0.1Hz，同时采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，确保仪器稳定和安全。在电容分压器后，接入整流硅堆及微安表，可以完成设备的直流耐压试验。由于系统谐振后具有很好的滤波特性，因此其产生的直流电压优于普通试验变压器整流出来的直流电压。

产品特点

该系列装置与国内同类产品相比，具有多种关键优势：
1、同电压等级、同容量的电抗器其体积较小、重量较轻；在额定负载时温升小；采用干式环氧浇注，机械强度高，电气绝缘性能好，美观可靠。
2、变频控制源容量裕度大；保护功能强；输出波形好；稳定性好；具备多种工作模式，操作方便；采用220V或380V单相电源，方便现场取电。
3、配置灵活。可选配不同类型电抗器，满足不同试品要求，实现一机多用，性价比高。

技术参数

◆ 额定输出电压：0～500KV（AC有效值）及其以下
◆ 输出频率：20～300Hz
◆ 谐振电压波形：纯正弦波,波形畸变率＜1.0%
◆ 最大试验容量：1000KVA及其以下
◆ 工作制：满功率输出下,一次连续工作时间15min
◆ 品质因数：30～90
◆ 频率调节灵敏度：0.1Hz,不稳定度＜0.05%
◆ 工作电源：380/220V±15%/50Hz±5%
◆ 系列产品配置及适用范围

试验规程

系列产品配置及适用范围

产品型号名称	试品对象适用范围	主要配置参数
		变频源1台	励磁变1台	谐振电抗器
CHXB-B-108/54/108变频谐振升压装置试验频率：45~300HZ	31500KVA及以下35KV电力变	5KW	5KVA	27KV/1A 4台频率≥45HZ
	35KVA断路器及闭母线、绝缘子
	10KV（300m㎡）电缆2000m
	35KV（300m㎡）电缆500m
CHXB-B-216/108/216变频谐振升压装置试验频率：45~300HZ	110KVA断路器及母线	10KW	10KVA	54KV/1A 4台频率≥45HZ
	110KVA GIS≤10隔断
	35KV（300m㎡）电缆1500m
	10KV（300m㎡）电缆3000m
	110KV全绝缘主变压器
CHXB-B-520/130-260变频谐振升压装置试验频率：45~300HZ	110KVA断路器及母线	25KW	25KVA	65KV/2A 4台频率≥45HZ
	110KVA GIS≤10隔断
	110KV（300m㎡）电缆800m
	35KV（300m㎡）电缆3000m
	10KV（300m㎡）电缆6000m
	110KV全绝缘主变压器
CHXB-B-500/250-500谐振升压装置试验频率：45~65HZ	220KVA及以下电压互感器	20KW	20KVA	125KV/1A 4台频率≥45HZ
	电流互感器
	220KVA及以下穿墙套管
	220KVA及以下支柱绝缘子
	隔离开关
	220KV及以下断路器
	220KV及其以下绝缘工器具

注：可根据试品对象参数定制解决方案
