产品技术规格介绍:

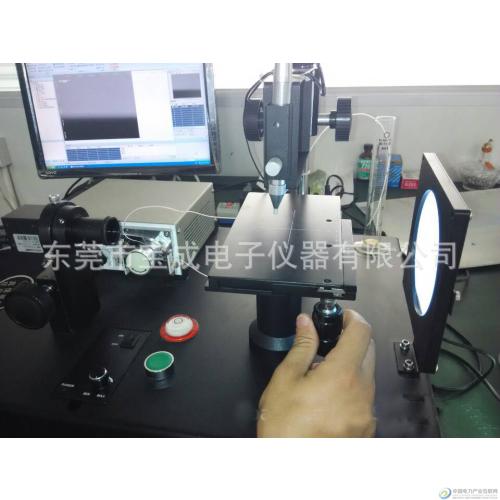

水滴角测试仪
工作原理:
所谓水滴角(接触角)是指在一固体水平平面上滴一液滴,固体表面上的固-液-气三相交界点处,其气-液界面和固-液界面两切线把液相夹在其中时所成的角。
当液滴自由地处于不受力场影响的空间时,由于界面张力的存在而呈圆球状。但是,当液滴与固体平面接触时,其最终形状取决于液滴内部的内聚力和液滴与固体间的粘附力的相对大小。当一液滴放置在固体平面上时,液滴能自动地在固体表面铺展开来,或以与固体表面成一定接触角的液滴存在。
技术参数
光学系统:
(1)成像:高像素数字相机和连续变焦显微镜镜头;接口;USB 2.0、像素三百万(CMOS一般100万像素),可清晰分析动态液滴,并适用于笔记计算机操作。
(2)光源:可调亮度单色冷光LED背光光源,图像中液滴边缘分辨更清晰;
(3)指标:最快拍摄25帧/秒,显微镜放大率0.7-4.5倍连续变倍,放大倍数20-200倍,成像分辨率2048*1536(分辨率较高,CMOS分辨率一般为600左右)
(4)俯视角度调整范围;0--10°(对于薄膜或者薄片材料图像清晰度调整作用较大)
(5)左右角度调整范围:0--10
2、测试方式:液滴法、固体表面能计算、
3、接触角分析方法:θ/2法、自动分析法 (θ/2法)、自动分析法(两基点法、国内独有)
4、拍摄图像方法:单张拍摄、连续间隔拍摄(慢存)、连续拍摄(快存)
5、接触角测试范围:0<θ<180°
6、测试分辨率:0.01°
7、测试精度: 0.1°
8固体表面能计算:Owen二液法
9、样品尺寸:150*80mm;
10、样品最大厚度:30mm
11、样品台大小:可测试样品:120*80*30mm
12、二维实验平台调整范围;
上下;0-60 mm,精度;0.01 mm
左右:0-60 mm,精度;0.01 mm
13一维前后调整平台范围
前后;0-60 mm精度;0.01 mm
14、进样方式;自动微量进样器
自动进样;蠕动泵 0.1-50转/每分钟 控制时间可设定
蠕动泵流量精度;0.0002毫升/每分钟
15、进样器上下调整范围为13mm,精度为0.005mm
静滴法使用步骤简介(θ/2法,非自动计算):
液滴法操作步骤:首先调整水平,再把试样置于工作台上,用弹簧片压紧,利用微量进样器调整液滴的量,使在针头形成液滴,转动旋钮使工作台上移,让试样表面与液滴接触,再下移工作台,试样上即可留下液滴。点击后,即可按下述方法进行接触角的测量。
测量的方法有三点法测量,只需要点三点就可以测量出角度,非常快捷
