HN-2K02B便携式成套电流互感器校验装置 | 上海同倍 | 当日出货 | ￥155.00/双 |

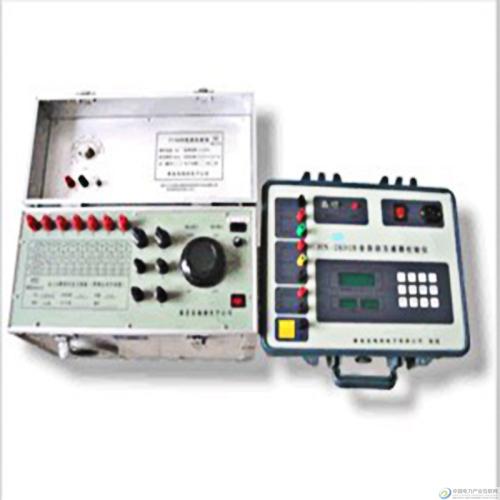

HN-2K02B便携式成套电流互感器校验装置 由一体式试验箱（集调压器、升流器、负载箱、标准互感器于一体）、互感器校验仪、测试导线组成。整套设备重量轻，体积小，误差为直读，可方便地携带至现场检定，也可供实验室内使用。
互感器校验仪采用RISC结构型单片机Atmega128作为微处理器，320×240点阵大屏幕液晶显示器，全中文界面，读数直观，测量迅速，可在规程要求的测量点自动进行测量。模拟线路采用电位差式测量原理，具有较高的抗电磁干扰能力和较好的稳定性，结合微处理器技术及系统的引入，使该产品成为高智能化数字测量仪器。本产品执行标准及检定规格：《JJG169-93 互感器校验仪检定规程》、《JJG313-94 测量用电流互感器检定规程》、《GB1208-1997 电流互感器》、《DL/T668-1999 测量用互感器检验装置》、《DL/T448-2000 电能计量装置技术管理规程》，测量对象为0.2级及以下精度电流互感器。
主要特点及功能
|
|
整套装置集升流器、标准互感器、调压器、负载箱于一体，使用方便； |
|
|
校验仪界面采用320×240点阵大屏幕液晶显示器，显示清晰，自带长寿命背光照明，全中文状态显示及操作提示，字体清晰美观； |
|
|
百分表、角差、比差同时显示，采用特大型点阵数字，读数非常直观； |
|
|
可测量电流互感器(CT)、阻抗(Z)、导纳(Y)； |
|
|
可根据规程要求的测量点，按不同精度要求进行全点测量，可存储200组测量数据，实时打印浏览数据； |
|
|
可根据测量数据的大小自动切换分辨率档位，或根据需要手动选择测量量程； |
|
|
当极性反时，反极性显示并有声响报警功能； |
|
|
可根据被测互感器的准确度按最新规程自动进行误差数据化整； |
|
|
采用16位的A/D转换器，保证足够的分辨率和精度； |
|
|
具有RS-232C标准串行通讯接口与计算机联机,可将数据传与数据管理软件，实现计算机管理； |
|
|
配套齐全（包括互感器校验仪、全套测试线）； |
|
|
重量轻，小于20Kg； |
主要技术性能指标
|
|
内附标准电流互感器精度0.05级或0.02级； |
|
|
一次电流测量为5A~1000A；也可由用户提出要求按其它范围供货； |
|
|
二次电流测量为5A(1A)； |
|
|
试验电压：500V； |
|
|
互感器容量：5VA； |
|
|
升流器容量：7KVA |
|
|
测量综合精度为：0.1级、0.05级； |
|
|
测量对象为0.5级、0.2级电流互感器； |
|
|
数字式互感器校验仪：2%。 |
|
|
一体式试验箱外形尺寸: |
|
|
互感器校验仪主要指标： |
1) 环境条件：温度 5℃~ +40℃
2) 相对湿度：≤85%（25℃）
3) 海拔高度：＜2500m
4) 工作电源：AC220V±10%，50Hz±0.5Hz
5) 功耗：＜25VA（含微打时）；
6) 谐波抑制比：＞40db
7) 外形尺寸:350×150×260(mm)
8) 重量:6Kg
9) 准确度等级为:1.0级
10）测量范围：
同相分量（%）：0.0001～±20.00，分辨率0.0001
正交分量（分）：0.001～±500，分辨率0.001
阻抗（Ω）：0.0001～10.00，分辨率0.0001
导纳（ms）：0.0001～12.00，分辨率0.0001
11）工作负荷：
电流：T0对Tx之间小于0.1Ω（cosΦ=1）
电压：a对x之间小于0.1VA（100V）
12）工作范围：
电流（A）：1%-130%In（In=5A）；5%-130%In（In=1A）
电压（V）：5%-150%Un（Un=100V，100/√3V，100/3）
5%-130%Un （Un =150V）
13）极性指示：
电流 — 额定工作电流的3%以上，应有极性指示。
电压 — 额定工作电压的3%以上，应有极性指示。
