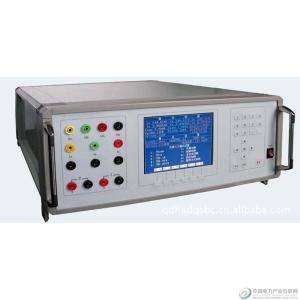

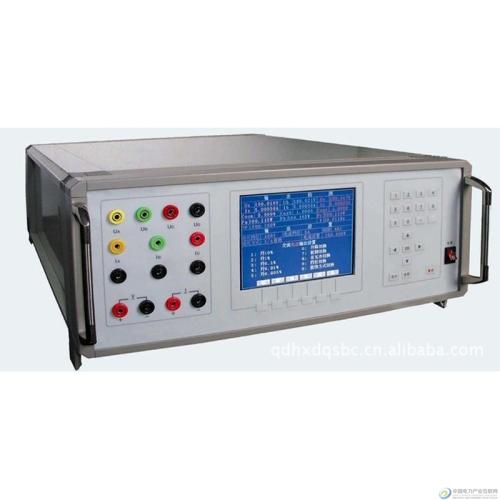

交直流仪表检定装置/交直流仪表校验装置

主要功能及特点联系人杨东照18669895723-13708956461- 球球号805146545

1．可自动或手动检验电力系统中各种工频电表（电压表、电流表、功率表、频率表、功率因数表、相位表）、单、三相交流电能表以及直流电压、电流表的基本误差。
 2．在测量交流电压、电流、有功功率时，其准确度为0.05级；由于装置内设有高于60KHZ工作频率的数字/频率转换器（DFC）和多个电流量程，所以在测量电能时的准确度也能保证为0.05级。
  3．可生成具有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。
  4．设有RS-232接口。通过上位机软件（选件），由PC控制本装置可进行自动或手动检验，并对结果进行处理和管理。
  5．设有大容量的非易失性存贮器，可存贮300块被检表的检测原始数据，以供查阅和上传。

★ 主要技术指标

交流输出
 电压量程：50V(57.7)，100V，200V（220)，400V(380)，800V， 【每相输出容量20VA】

电流量程：0.5A，1A，2.5A，5A，10A，20A，               【每相输出容量20VA】
电压、电流调节范围：0～120%（800V除外）， 调节细度：5×10；   电压、电流、有功功率准确度： 0.05%
 无功功率准确度： 0.1%                   电流对同名相电压的相位准确度：0.05°；
 频　率：调节范围　45～65Hz，             调节细度　0.001Hz，             调定值准确度　5×10；
 相　位：　调节范围     0～359.99°，          调节细度 0.01°；               调定值准确度 0.05°；
 电压、电流输出波形失真度：      ≤0.3%；       电压、电流及功率输出稳定度：  ≤0.01%/60s（峰－峰值）；

谐波：2～31次，　　　幅度　0～20%，         相位细度　0.01°·N（N为谐波次数）。

直流输出

电压量程：75mV、75、150、300、500V、1000V，每档输出容量　　20W；
 电流量程：0.5、1、2.5、5、10、20A，最大输出容量　20W；
  电压、电流调节范围：0～120%（1000V除外），    调节细度　5×10；
  电压、电流输出稳定度： ≤0.01%/60s（峰－峰值）；
  电压调定值准确度：0.05%；       电流调定值准确度：0.05%；    75mV输出（负载≥5Ω）准确度：0.1%。
工作电源单相　220V±10%，      50Hz±5%。
使用环境温度　20℃±10℃，       湿度  ≤85%RH。
体积重量460×450×175mm，　   约20kg。
