电子轨道衡【80吨动静态轨道衡厂家】

  • 价  格:
    ¥30000.00
  • 品  牌:
    倍微衡器
  • 评  分:
    (5.0分)
  • 服  务:
    由 中国电力产业互联网 发货并提供售后服务。售前咨询电话:400-019-1119
  • 支付方式:
    货到付款 网上支付 银行转账
订货号 产品名称 品牌 预计出货日 现价 数量
对比
SN_F483F6CD0467
电子轨道衡【80吨动静态轨道衡厂家】 倍微衡器 当日出货 ¥155.00/双
销售排行榜
最近浏览的产品
  • 买了该产品的还买了
产品描述
加工定制 品牌 倍微衡器 型号 scs
类型 静态轨道衡 铁路轨距 常规(mm) 称量时车速 常规(km/h)
适用范围 火车道 规格 10-200吨

电子轨道衡【80吨动静态轨道衡厂家】销往全国各地





静态电子轨道衡的组成及工作原理

静态电子轨道衡的组成:

   一般静态电子轨道衡由称量台面及传感器、电器仪表、计算机、打印机等组成。数字传感器属于力电转换元件,即传感器受到车的重力影响就能输出数字信号,直接通过232标准接口传输给专用仪表或计算机。

   当一节车辆在秤台上停稳后,计算机读取传感器的信号进行数据处理,计算出车辆的重量,当一列车称量完成后表,操作员报表后就可通过打印机打印报表。





静态轨道衡的工作原理



   我单位生产的静态电子轨道衡称量部分为13000mm或14000mm静态电子轨道衡为整车计量方式。当车体通过秤台时,秤台将力传递给力-电转换元件传感器,传感器受力变形输出一个与车体重量成正比的模拟信号,这些重量信号是经过专用仪表进行放大和AD转换,变成数字信号,数字信号通过串行通讯,送入计算机,计算机经分析和判别区分出有效的数据,正确计量和显示。



静态电子轨道衡的特点:



   我单位的机械称重台面采用分体运输,需要到现场进行组装,由秤体、称重传感器连接系统、限位系统及防护盖板等组成。

   秤台由两根主梁(即秤梁)通过横梁联接成整体框架结构。主梁用型钢焊接成箱式结构,该种结构具有足够的强度和刚度。秤梁上与钢轨接触表面均采用一次加工成型,具有较高的安装精度,供承载车辆平稳通行。

   秤台通过传感器联接系统作为支撑点,传感器连接系统具有调整传感器支撑高度的功能,可实现传感器的安装位置及高度的调整,经调整使传感器处于良好的受力状态,保证整体称重精度的实现。

   秤台部分的稳定状态由纵向、横向限位系统进行保证。限位系统采用小间隙顶杆方式的结构形式、保证秤体在横向和纵向的物理位置相同。

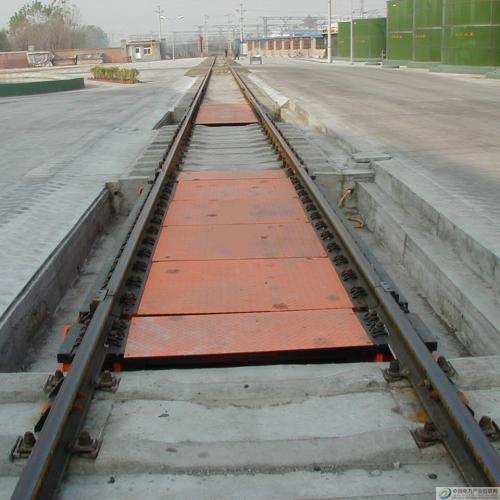

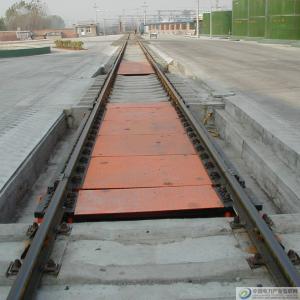

   秤台中部铺设秤台盖板,两侧面铺设基础盖板起到防护作用。



静态轨道衡称重传感器

   秤的主要核心部件是传感器,我们采用宁波柯力公司生产的QS型桥式数字传感器,该传感器以点接触式将重力引入而非同寻常,采用钢球滚动式支承,具有较强的自复位性能,抗横向冲击力强。是静态轨道衡的首选产品,它精度高、使用温度范围宽(-45~+85℃),一致性好。由于采用数字技术它更具有精度高、抗干扰能力强、传输距离远、更换免标定、防遥控作弊等特点。

传感器主要参数如下:

型号:QS-D40T

额定容量:40t

数据刷新速率:200次/秒

数据传输数率:9600-38400BPS

数字模块A/D码:1000万码

数字传感器最大输出量:60000码

传感器综合精度:<±0.02% F.S

传感器温度系数:<±0.02% F.S/10℃

零点输出:    <±0.1% F.S

输入阻抗:750±10Ω

输出阻抗:702±5Ω

使用温度范围:-40~+80℃

推荐激励电压:9~12V DC

最大激励电压:25V DC

安全过载:150% F.S

安全保护:内置过电压保护

密封等级:合金钢材料,激光焊接IP68

最大传输距离:1200米
