WDS-50微机控制电子万能试验机（落地式）

       WDS系列微机控制电子万能试验机根据GB/T2611-2007《试验机通用技术要求》和GB/T16491-2008《电子式万能试验机》标准制造。计算机全自动控制设备的上升、下降、试验、停止等，设备外形美观、操作方便、性能稳定可靠。

       该系列产品主要用于金属、非金属材料的拉伸、压缩、剥离、剪切、剥离、撕裂、弯曲力学性能试验。广泛应用于航天航空、石油化工、机械制造、塑料橡胶、陶瓷建材、金属材料、建筑工程等行业，以及高等院校、科研机构、技术监督、质检站所等部门。

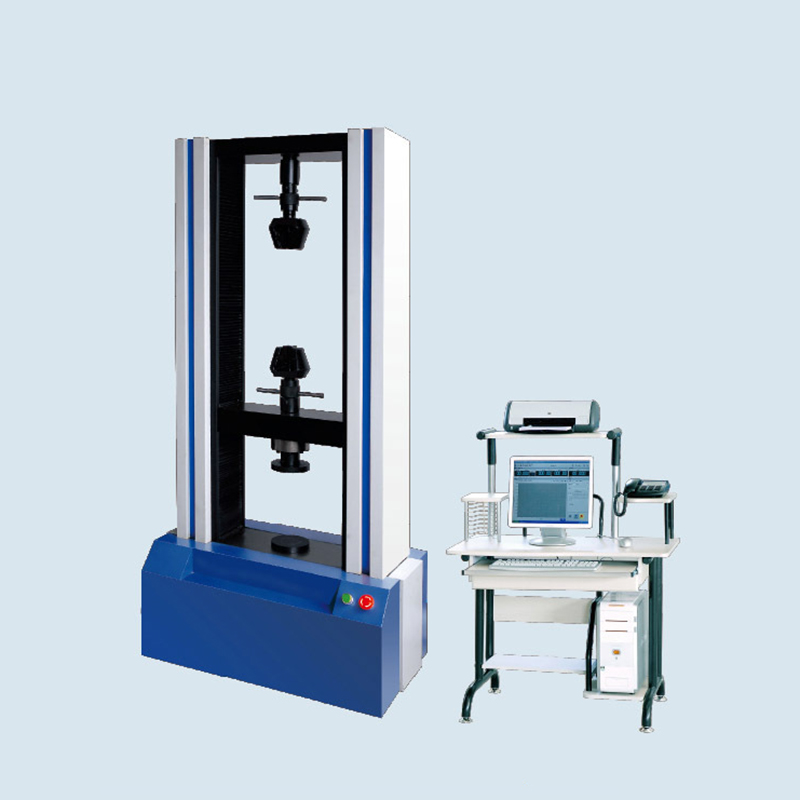

一、  图片

二、产品性能特点

WDW-50微机控制电子万能试验机的设计采用国外先进设计理念，外形美观、操作方便、性能稳定可靠。计算机通过我公司研制的全数字控制系统进行采集控制、经全数字调速控制器直接控制全数字调速电机转动、转速经减速系统减速后通过精密丝杠副实现横梁上升、下降，完成试样的拉伸、等力学性能试验。

试验机专业软件实现自动求取定伸长率、定力伸长、抗拉强度、试样延伸率、上、下屈服及屈服强度等数据，还可满足位移保持控制。计算机控制系统对试验过程的控制和数据处理符合相应金属材料与非金属材料国家标准的要求、试验报告多样化如WORD、EXECEL等方式。

本机无污染、噪音低，效率高，具有较宽的调速范围。本机适用于各种金属、非金属及复合材料的力学性能指标的测试，完全符合国家相关标准的要求。

该机广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析，是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。

三、 主要技术指标

  1、最大试验力：50KN

  2、准确度等级: 1级

  3、试验力示值允许误差极限：示值的±1%以内

  4、负荷测量范围：满量程的2%～100%FS

  5、试验力示值分辨率：最大试验力的1/200000

  6、变形测量范围：2-100%FS

  7、变形示值误差极限：示值的±0.5%以内

  8、变形分辨力：最大变形量的1/200000

  9、位移示值极限误差：示值的±0.5%以内

  10、位移分辨力：0.03um

  11、力控速率调节范围：0.005%-5%FS/S

  12、力控速率控制精度：速率<0.05%FS时，为±2%设定值以内；

         速率>0.05%FS时，为±0.5%/±1%设定值以内。

  13：变形速率调节范围：0.005%FS-5%FS/S

  14、变形速率控制精度：速率<0.05%FS时，为±2%设定值以内，速率≥0.05%FS时，为±0.5%设定值以内。

  15、位移速度调节范围：0.05-500mm/min

  16、位移速率控制精度：速率<0.01mm/min时，设定值的±1%以内,速率              ≥0.01mm/min时，设定值的±0.2%以内

  17、恒应力、恒变形、恒位移控制范围：0.5%--100%FS

  18、恒应力、恒变形、恒位移控制精度：设定值≥10%FS时，设定值的±0.1%以内，设定值<10%FS时，设定值的±1%以内

  19、拉伸净空间:0～650mm

  20、供电电源:220V、50Hz、1500W

  21、软件及用户界面：WINDOWS操作环境下的软件和交互式人机对话操作界面

  22、供电电源：220V，50Hz

四、 试验机主机配置

l      高强度主机一台

l      高精度光电编码器一只

l      全数字调速系统及全数字调速电机各一套

l      高精密丝杠副两套

l      高精度圆弧同步减速系统一套

l      高精度传感器一支

l      专用拉伸辅具一套

l      标准维护工具一套

l      品牌计算机一台

l      彩色喷墨打印机一台

l      万能试验卡一套

l      WINDOWS操作环境下的试验机专用软件一套

五、结构特点：

   1.主机：

   1.1该机采用落地式双空间结构，采用伺服电机驱动,伺服电机通过传动机构带动移动横梁上下移动,实现试验加载过程.分为上拉下压和下压上拉两   种机型，横梁升降可以无级调速。

   1.2圆弧同步带轮和滚珠丝杠副传动是平稳的无间隙传动，从而得到试验力和变形速度精密控制，传动平稳，响应快，噪声低。

   1.3丝杠的上端装有光电编码器，其用于移动横梁位移检测，分辨力高，抗干扰能力强。

   2.附具：标准配置：楔型拉伸附具、压缩附具各一套。可根据用户需要配备其它辅具。

六、软件功能特点：

1. 自动清零：试验开始启动后，系统自动清零；
2. 自动标定：系统可自动实现示值准确度的标定；
3. 自动返回：实验结束后，横梁自动返回至出始位置；
4. 自动换档（当选择分档测量时）：根据负荷大小自动切换到适当的量程，以确保测量数据的准确性；
5. 自动变速：试验过程中移动横梁的速度可按预先设定的程序自动变化，也可手动变化；
6. 自动保存：采用数据库管理方式，试验结束，试验数据和曲线自动保存；
7. 自动计算：试验结束时自动计算弹性模量、屈服强度、非比例伸长应力等(试验方法不同，分析的数据也会不同)，可以自动分析，还可以人工修正分析结果，提高分析的准确性；
8. 显示方式：数据和曲线随试验过程动态显示；
9. 结果对比：多条试验曲线可用不同颜色叠加、再现、放大、呈现一组试样的对比；
10. 曲线选择：可根据需要选择应力-应变、力-位移、力-时间、位移-时间等曲线进行显示和打印；可随时切换观察，任意放大缩小，水平或垂直移动，实时高速采样；
11. 批量试验：对相同参数的试样，一次设定后可顺次完成；
12. 试验标准:集成了近四十种国家标准或试验方法，可以满足客户的多方面试验的需要;
13. 数据查询：可对历史试验数据进行查询，只需输入一定的条件，试验数据立即找到；
14. 测试过程：试验过程及测量、显示、分析等均有PC机完成；
15. 试验报告：可按用户要求的格式编制报告并且可以打印批量数据；
16. 限位保护:具有机械和程控两级限位保护功能;
17. 过载保护：当负荷超过各档最大值的3-5%时，自动停机；
18. 其它保护：具有过载、过流、过压、位移上下限位和紧急停止等保护功能。
