上海明燕机械制造有限公司
自动停车库介绍
文 件 目 录
公司简介
1、方案设计规范标准及方案设计说明
3.立体停车库项目预算
4.立体停车库产品介绍
5.工程进度安排及流程
6、质量保证体系及控制措施
7.质量承诺和售后服务
2．方案设计规范标准及方案设计说明
2.1 指导思想
根据本公司多年从事设计、制造机械式停车设备的经验，在前期策划设计中，尽力为客户着想，选择合适的产品型号，最大限度的满足客户要求，并以高水准的安装调试及完善的售后服务保障，为客户提供最佳的服务。所有设计及设备技术性能均符合中华人民共和国国家及地方标准或行业标准。
2.2 设计依据
（1） 贵司提供的停车场地平面图
（2） 贵司提出的停车数量及停车尺寸的要求
（3） 《汽车库建筑设计规范》JGJ100-98
（4） 《机械式停车设备类别、型式与基本参数》JB/T8713-1998
（5） 《机械式停车设备安全技术规程及运行管理》DB31/37-1999
（6） 《上海市建筑工程交通设计及停车库存（场）设置标准》DBJ08-07-96
2.3 方案设计说明
根据镇政府现有停车场地的状况及国家、地方、行业有关停车库设计的标准要求，以充分利用空间、最大限度停放车辆为原则，在现有平面个停车位场地，建造机械立体停车库。 根据方案要求，我公司进行了专业、细致的规划，从安全性、稳定性、 快捷性和使用方便性，进行了人性化规划设计.
3.立体停车库项目预算
4）预算费用合计： 项目总预算（RMB）：
4.立体停车库产品介绍

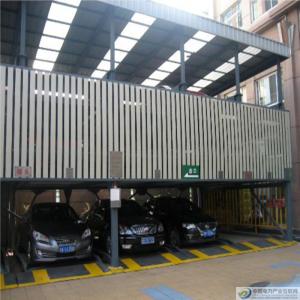

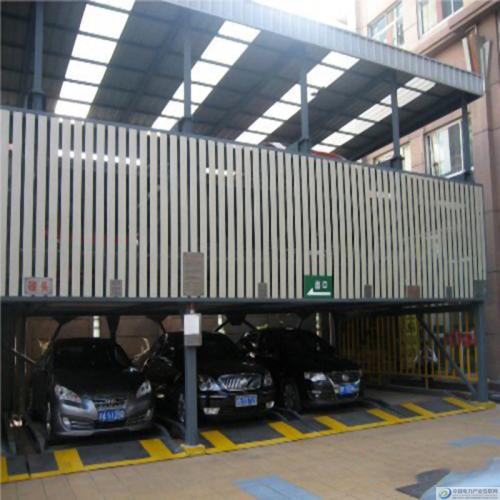

PSH型升降横移类---立柱式结构
立柱式结构 空间延伸、自由自在
PSH升降横移类立柱式立体停车设备，此类停车设备为国内较为常用。设备的可依现场的实际情况进行产品的设计与规格，设备对整体的土建要求比较低。设备的主要特点：四柱跨梁式，每一车位设备一台专用电机，出入车时间较快，运行噪音低等特点。设备的组成：电气控制系统、升降驱动系统、升降传动系统、横移系统、钢结构框架、车台板等组成。设备控制由进口可编程控制器PLC控制，结合其它部件来完成设备的升降与横移动作，以达到存取车的目的。设备主要操作方式分为：按键式操作或IC卡操作及调试专用的点动运行操作方式。此类设备最大特点是：设备同时可向上发展至六层(露天)向地下发展至二层(带地坑式)，大大减少了设备占地面积。此类设备结构美观大方，性能可靠，使用方便。
产品优点：
1、充分利用空间，可成倍提高停车数量；
2、设备系列化、标准化设计，结构合理，多种保护装置，安全可靠；
3、机械连动式安全挂钩，充分保证车辆的安全；
4、采用红外线光电保护，防止人员误入，确保人确保人员安全；
5、布局灵活，组合方便，可采用多种型式，形成大型停车场。
升降横移式停车设备设计特点
一、 钢结构部分：
机械式停车设备梁柱结构采用框架体系结构，材料上选用热轧H型钢、角钢、钢板焊接成型，用高强度螺栓连接而成，整个钢结构经过有限元力学计算，力求稳定，坚固，且整个结构不借用建筑物中立柱、梁、墙、天花板等作支撑，不对建筑物产生额外的破坏。
钢结构设计采用CAD计算机辅助设计，确保各部件设计优化合理，视觉美观，使用安全。钢结构表面涂层有喷漆或热镀锌供客户选择，视觉上做到美观并与周围环境相协调。
二、 载车板部分
机械式停车设备载车板集日本、台湾多家厂家之长，自主开发了由波纹板、边梁、前横梁、后横梁、拉杆为基本构件的装配式载车板。
1、波纹板采用t=2.0镀锌冷轧薄钢板，经标准化流水线冷作冲压成型，其独特的截面形状设计充分发掘了薄钢板的力学特性，使装配式载车板呈现轻型、坚固、美观、防滑、防漏、耐腐、通用的特点。
2、边梁是载车板的主要承载构件，本公司采用t=4.0镀锌冷轧薄钢板，经标准化流水线冷作冲压成型而成，其与波纹板的独特的装配连接大大强化了载车板的承受能力。
3、前横梁、后横梁分别由薄钢板经冲压、折弯、焊接整形、镀锌表面处理而成，前横梁、后梁与边梁以及横贯边梁的拉杆是构成载车板框架的基础构件。
以上所述，作为本公司产品的主要部件—载车板，由于设计优化、工艺先进、结构独特，使本公司的载车板步入标准化大规模免维护的良性运作环境中，装配式载车板投放市场以来，正日益受到用户的认可和信赖。
三、 传动系统部分
升降传动：
上层升降装置用来升降上层载车板，它由带制动器的电机、齿轮减速器、传动链条、循环链条、提升链条及一系列的链轮等组成。
布置后横梁一端的带电磁制动器的电机经减速器降速后，通过双排链条带动升降传动轴旋转，在该轴的两端分别装有一个传动链轮，两个链轮又同时带动两侧提升梁中的循环链条，四根提升链条与循环链条对接，通过索节与上层载车板四个挂脚联接，由提升梁的上下运动带动载车板完成其升降动作。
横移传动
安装在下层载车板右侧后部的带制动器的电机，通过联轴器直接驱动长轴，在长轴的两端分别装有驱动车轮。在载车板的另一侧则装有两根短轴，每根短轴上各有一只被动车轮。下层载车板在电机的带动下，便可在导轨上作横向移动。由于是侧面双轮驱动，保证了载车板横移的稳定性，摩擦降低到最小。
横移电动机安装在载车板后端下侧，不高于载车板的上平面，不仅美观，而且彻底避免对人员意外伤害的隐患。
四、 控制系统部分
1、 控制系统概述
机械式停车设备的控制系统主要由主回路和控制回路组成，主回路控制载车板的升降、横移等，其设备主要有电动机、减速器等，控制回路是为了保证人、车的安全而设计的各种回路。
控制系统的控制形式是采用可编程序控制器PLC控制，PLC用软件编程控制各类继电器、接触器的动作，来完成停车设备的升降、横移等动作。
2、控制系统的组成部分
2.1配电部分：主要由各级断路保护开关，控制变压器，开关电源等组成，为控制系统提供各路电源和过载、短路保护以及漏电保护。
2.2控制部分：主要是可编程序控制器，即PLC，它是整个控制系统的关键部分，由硬件与软件两部分组成，通过它发布各项指令控制停车设备的运行。
2.3执行部分：主要由继电器、接触器等组成，控制升降横移电机及防坠落安全装置电磁阀。
2.4操作部分：可采用薄膜接触键、操作键、触摸屏、IC卡供用户选择。
2.5显示部分：主要由指示灯、数码显示管等组成，以显示停车设备的各种运行状态或故障信息。
3、控制系统的主要运行方式
3.1自动运行方式
操作人员只要输入进、出车的密码加车位号码（或只输入车位号码），再按一下确认键（或启动键），所有升降、横移等动作都会自动完成，指定车位就会到达出入层地面，驾驶员即可把车开到该停车位的载车板上，或从该停车位的载车板上把车开走。常用的存取车方式有按车位号码存取车方式、密码存取车方式、IC卡（接触式或非接触式）存取车方式等，一般操作的显示部分有按键式、智能接触屏式等。在自动运行方式时，所有安全防护装置都应有效，每一个分步动作都有严格的限位连锁条件。
3.2手动运行方式
手动运行方式是操作人员能单独操作某一个运行动作的连续运转。例如升降、横移等。在手动运行方式时，部分安全防护装置（如人车误入检出装置）不起作用，但必要的连锁条件仍起作用。
3.3点动运行方式
点动运行方式一般是维修人员使用，即按住按钮设备运行，放开就停止。这种操作方式一般在检修时常用，也称作为检修运行方式。在点动运行方式时，安全防护装置和所有连锁条件都不起作用，因此在点动运行时应特别注意人和车的安全。
4、控制系统的故障检测
机械式停车设备应有故障自动跟踪检测装置，一旦停车设备发生故障时，控制系统就能根据故障类别，或报警；或强制使设备停止运行；或切断电源，以保护停车设备的安全。同时用数码显示装置（采用触摸屏的可利用屏幕）来显示故障的代码或内容，以便及时排除故障。
五、 安全装置部分：
1、安全挂钩防落装置：
当升降载车板上升至定位时，设有安全挂钩，并由电磁牵引吸铁进行控制，以防止载车板因意外断绳，马达刹车失灵时造成载车板下滑坠落，确保入库车辆及人员的安全。
2、过、欠压安全保护装置:
如电网电压过高或过低时，过欠压安全保护装置启动，电源立刻切断,保护马达主机不至受损及载车板上车辆的安全。
3、错相、缺相安全保护装置:
如电网电源错相或缺相，相位检测装置启动，电源立即切断，设备停止运行。
4、电机过载安全保护装置
如由于超载或其它机械原因造成的负荷增加，电机过载保护装置启动，设备停止运行，并显示故障号码。
5、超时运行安全保护装置
如由于各种原因造成载车板升降或横移超出程序设定允许运行时间，设备停止运行并显示故障号码。
6、车辆定位装置:
载车板在适当位置设置阻挡装置,保证汽车轮开到此位，即保证停位准确又不至于在运行中滑动。
7、车长检测及入口光电安全装置:
在自动方式运行时，当光电开关被遮断,所有机械动作停止,以确保进出中的人、车安全，同时兼有车长检测功能，在紧急按钮未解除或在故障状况未排除前，停车设备不会自动起动。
8、上下极限开关:
用定位限位开关作为载车板上下定位比一般机械定位准确、灵敏。当升降载车板上升时,在上限限位开关上设有一超极限限位开关,以确保升降载车板在上升时不发生超行程的危险。
9、运转中警告装置:当停车设备运转时,即启动红色旋转警示灯告示行人及来车注意。
10、紧急停止装置：
操作盘及设备上多处设有紧急停止按钮（大型红色押扣），当遭遇特殊紧急状况时，按下按钮，则所有机械即刻停止动作，在故障未排除前，停车设备不会起动。
11、运转连锁装置:
PLC程序设定升降与横移动作相互连锁,,以防升降载车板与横移载车板产生重叠或碰撞的现象,另PLC可自动检验出行程时间超时时可令马达断电。
12、断电制动装置:
横移或升降载车板的电动机电源断电时,电磁制动器立即启动,防止继续行走及避免升降车台在静止时自然下降。
13、故障码显示：
当发生故障时，显示装置能显示故障的代码，以便操作人员或维修人员了解故障的原因，快速排除故障。
14、限位开关状态跟踪检测
一旦选择到自动运行方式，PLC会自动检查所有限位开关的状态，如有不符合自动运行方式要求的，显示装置会显示其限位开关代码。
15、故障自动监测
在运行中PLC能自动跟踪检测运行中发生的故障，一旦发现异常会自动停止运行，并显示故障代码，确保车库运行安全。
