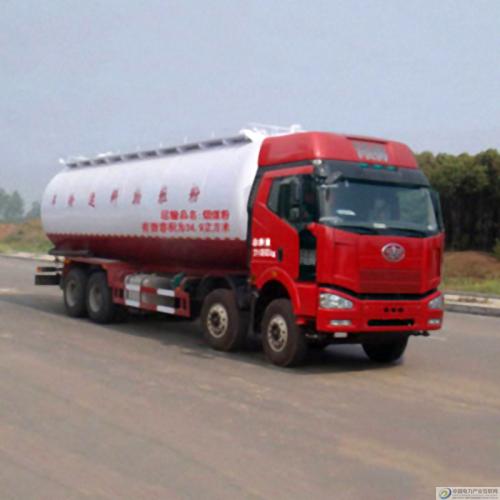

神狐牌HLQ5312GFLC型低密度粉粒物料运输车
|
【主要技术参数】
|
|
产品商标
|
神狐牌
|
公告批次
|
240
|
|
产品名称
|
HLQ5312GFLC型低密度粉粒物料运输车
|
产品号
|
ZJPN83XN02A
|
|
总质量
|
31000
|
罐体容积
|
34.9
|
|
额定载质量
|
13310,13375
|
外形尺寸
|
12000×2500×3990
|
|
整备质量
|
17495
|
货厢尺寸
|
××
|
|
额定载客
|
|
准拖挂车总质量
|
|
|
驾驶室准乘人数
|
3,2
|
载质量利用系数
|
|
|
接近角/离去角
|
24/12
|
前悬/后悬
|
1470/2380
|
|
轴数
|
4
|
轴距
|
2100+4700+1350,2100+4700+1350,2100+4500+1350,
|
|
轴荷
|
6500/6500/18000(并装双轴)
|
最高车速
|
90
|
|
其它
|
运输品名:烟煤粉;密度:0.4吨/立方米;罐体有效容积为34.9立方米,罐体外形尺寸(直段长×最大直径)(mm) :8650×2500。随底盘选装装驾驶室。侧防护采用冷弯型钢/Q235-A,螺纹连接。后防护采用冷弯型钢/Q235-A,焊接连接。后防护截面高度尺寸240mm, 截面宽度尺寸60mm,下边缘离地高度520mm。
|
|
【底盘技术参数】
|
|
底盘型号
|
CA1310P66K2L7T4E
|
底盘名称
|
平头柴油载货汽车底盘
|
|
商标名称
|
解放牌
|
生产企业
|
中国第一汽车集团公司
|
|
外形尺寸
|
11895×2495×3100,3580
|
轮胎数
|
12
|
|
接近角/离去角
|
24/12
|
轮胎规格
|
11.00R20,12.00R20,11.00-20,12.00-20
|
|
钢板弹簧片数
|
10/10/12
|
前轮距
|
2050/2050
|
|
燃料种类
|
柴油
|
后轮距
|
1830/1830
|
|
排放标准
|
GB3847-2005,GB17691-2005国Ⅲ
|
|
发动机型号
|
发动机生产企业
|
排量
|
功率
|
|
CA6DL2-35E3
CA6DL2-33E3F
CA6DL2-35E3F
CA6DM2-35E3
CA6DM2-37E3
CA6DM2-39E3
CA6DM2-35E3F
CA6DM2-37E3F
CA6DM2-39E3F
CA6DL2-35E3U
|
中国第一汽车集团公司
中国第一汽车集团公司
中国第一汽车集团公司
中国第一汽车集团公司
中国第一汽车集团公司
中国第一汽车集团公司
中国第一汽车集团公司
中国第一汽车集团公司
中国第一汽车集团公司
中国第一汽车集团公司
|
8600
8600
8600
11040
11040
11040
11040
11040
11040
8600
|
270
249
261
261.5
279.5
290.5
261
275
290
261
|
粉粒物料运输车
粉粒物料运输车又称散装水泥车，由专用汽车底盘、散装水泥车罐体、气管路系统、自动卸货装置等部分组成。适用于粉煤灰、水泥、石灰粉、矿石粉、颗粒碱等颗粒直径不大于0.1mm粉粒干燥物料的散装运输。主要供水泥厂、水泥仓库和大型建筑工地使用，可节约大量包装材料和装卸劳动。
底盘
可选择东风底盘、解放底盘、重汽斯太尔底盘、江淮
粉粒物料运输车
底盘，根据实际需求，用户可自选底盘。
罐体
粉粒物料车罐体主要由筒体、罐体上端给进料口、流态化床、出料管总成、进气管及其它附件组成。
罐体顶部装有两个或三个给进料口。
检测
水泥试验塔
管路系统
散装水泥车前、后气室各设一根进气管，通过球阀可分别实现同时开启和单独控制的功能。
系统工作原理如下:工作动力从汽车变速箱中引出,通过传动装置驱动空压机，产生的压缩空气经控制管路进入气室内,使罐内粉粒物料产生流态化现象。当压力达到0.196Mpa时，打开出料蝶阀，实现卸料。
用户指南
1、驾驶散装水泥车时不要超速、超压运行，超速、超压会严重损坏空压机。本机最高转速见主要技术参数表，工作压力为0.2MPa。
2、不要快速启动或停止空压机，而应缓慢增速或减速，否则，冲压力会损坏空压机。
3、不要改变空压机的旋转方向，否则，油泵不供油会严重损坏机器。
4、不要在减压前停止空压机，否则，粉粒物料可能倒流进气缸，造成空压机严重损坏。
5、开机前需检查油标。油位不得低于油标下限；需经常检查油泵是否供油，若不供油，应立即停机检查，否则，缺油会严重损坏空压机。
6、要按期更换润滑油。新机使用30小时后，排出曲轴箱里的油，清洁曲轴箱内部及滤油网，然后换油。以后每年照上述换油一次。
7、要检查、清洁滤油网。正常情况每季度检查、清洁一次，如果机器使用率高，应一个月检查、清洁一次。
8、本机使用的润滑油为CD40柴机油。禁止不同牌号的润滑油混用，否则润滑油变质会影响润滑效果。
9、每工作30小时要保养、清洁空气滤芯。转动滤芯的同时，用压力小于0.6MPa的压缩空气由内向外吹。保养五次后，请更换新滤芯。严禁用油或水清洗滤芯。
技术标准
QC/T 560-1999
工作原理
利用本车动力驱动空气压缩机， 将压缩空气经管道送入密封罐体下部的气室，使气室液态化床上的粉粒体悬浮成流态状，当罐内压力达到额定值时，打开卸料阀，流动化物料通过管道流动而进行输送。
基本结构
1.汽车底盘。
2.取力器。
3.空气压缩机。
4.空气管道。
5.罐体。
6.卸装料装置。
